L’installation KNX dans les bâtiments tertiaires constitue aujourd’hui une référence incontournable pour améliorer la gestion énergétique, le confort et la sécurité au sein des espaces professionnels. Avec des protocoles robustes adaptés à différents types d’usages, KNX permet une automatisation bâtiment complète et évolutive, répondant ainsi aux exigences croissantes en matière d’efficacité énergétique et de performance environnementale. Cette technologie s’impose aussi face aux diverses réglementations européennes et nationales, notamment le décret BACS et la norme EN ISO 52120, garantissant un contrôle rigoureux et harmonisé des installations techniques. Les solutions KNX, par leur modularité et leur interopérabilité, favorisent une gestion centralisée et intuitive des fonctions clés telles que l’éclairage connecté, le contrôle d’accès, la ventilation ou encore le chauffage. Ce panorama technique et opérationnel décrit en détail les avantages, les architectures, les protocoles complémentaires, ainsi que les meilleures pratiques de mise en œuvre et de maintenance pour optimiser durablement vos bâtiments tertiaires.
Architectures et protocoles KNX adaptés aux bâtiments tertiaires
Les bâtiments tertiaires, comme les bureaux, hôtels, commerces ou établissements de santé, présentent des besoins spécifiques en termes de gestion technique. L’architecture d’une installation KNX se construit autour d’un bus de terrain permettant d’interconnecter capteurs, actionneurs et automates via un protocole réseau standardisé et fiable. Cette topologie décentralisée garantit une haute disponibilité des installations même en cas de panne partielle d’un composant.
Sur le plan des protocoles, KNX est un standard ouvert de communication pour la domotique et la gestion technique qui fonctionne sur un bus multidimensionnel supportant les transmissions filaires (TP), radio (RF), IP (Ethernet), et plus récemment Powerline. Ce caractère hybride permet d’adapter l’infrastructure aux contraintes architecturales du bâtiment tertiaire, qu’il s’agisse de constructions neuves ou de rénovations complexes où le câblage peut être restrictif.
En comparaison avec d’autres protocoles tels que BACnet, largement utilisé dans le bâtiment industriel et les centrales de gestion technique, ou Modbus, plus adapté aux automates industriels, KNX se démarque par sa modularité et sa flexibilité. Il assure la gestion intégrée de l’éclairage, du chauffage, de la ventilation, des stores, ainsi que le contrôle d’accès, tout en pouvant coexister avec des protocoles spécifiques comme DALI pour la gestion fine de l’éclairage ou LON pour la supervision technique.
Pour les installations d’envergure, les systèmes KNX peuvent être intégrés à un superviseur central, souvent via BACnet/IP, assurant ainsi un pilotage global conforme aux exigences du décret BACS. La structure hiérarchique combinant nœuds locaux et gestion centralisée offre une couverture précise des différents espaces tout en optimisant la consommation d’énergie.
Le succès d’une architecture KNX repose également sur la sélection rigoureuse des composants certifiés, ce qui garantit une interopérabilité sans faille entre équipements de fabricants divers. Ces contraintes sont souvent prises en charge par un intégrateur spécialisé, capable de concevoir, paramétrer et mettre en service l’installation selon les exigences du projet, tout en respectant les règles d’ingénierie liées à la performance énergétique et à la cybersécurité.
Fonctionnalités clés dans la gestion énergétique des bâtiments tertiaires avec KNX
La gestion énergétique dans les bâtiments tertiaires est un enjeu majeur, au regard des objectifs réglementaires et économiques qui s’imposent. Une installation KNX permet une maîtrise fine des consommations, grâce à une automatisation et une régulation continue des équipements. Ces solutions contribuent à réduire les coûts énergétiques de 30 à 50%, notamment sur l’éclairage et le chauffage/climatisation.
Gestion intelligente de l’éclairage connecté
Le système KNX intègre des capteurs de présence et de luminosité, assurant une gradation automatique en fonction de la lumière naturelle et de l’occupation des locaux. Ces réglages peuvent être complétés par des programmations horaires adaptées, évitant tout gaspillage énergétique durant les heures creuses ou les absences prolongées. L’intégration du protocole DALI permet un contrôle précis des luminaires, favorisant une ambiance visuelle optimisée, essentielle aux environnements de travail modernes.
Supervision HVAC et qualité de l’air
Le chauffage, la ventilation et la climatisation (HVAC) bénéficient d’une régulation précise par zones dans les bâtiments tertiaires. La technologie KNX surveille la qualité de l’air intérieur en temps réel et ajuste les débits d’air ou la température en fonction de l’occupation détectée. Les fonctions avancées incluent la récupération d’énergie et le free cooling, améliorant encore l’efficience énergétique globale.
Surveillance et optimisation énergétique

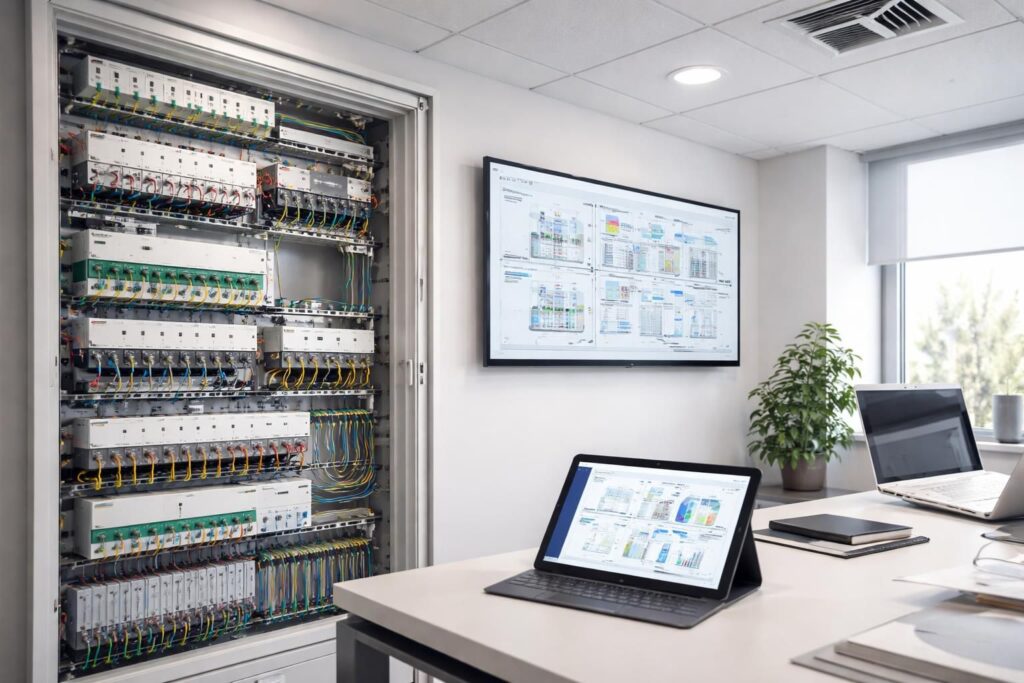

Le suivi en temps réel des consommations, accessible via des interfaces de supervision intuitives, permet aux gestionnaires de détecter des anomalies, d’évaluer les coûts par poste et de générer des rapports personnalisés. Ce monitoring énergétique est un levier incontournable pour atteindre les objectifs de la norme EN ISO 52120 relative à la performance énergétique des bâtiments. Les capacités avancées du système KNX facilitent ainsi une maintenance préventive ciblée garantissant la durabilité des installations.
Étapes clés pour réussir la mise en œuvre d’une installation KNX en bâtiment tertiaire
La mise en œuvre d’un système KNX dans un bâtiment tertiaire répond à un processus structuré, depuis la conception jusqu’à la mise en service et la maintenance. Chaque phase contribue au succès du projet en assurant l’intégration efficace des différents éléments techniques.
Conception et étude préalable
Cette première étape consiste à analyser les besoins en termes de confort, d’énergie et de sécurité. Un audit énergétique détaillé associé à un relevé des infrastructures existantes guide la définition du cahier des charges. Les contraintes architecturales – telles que la surface, le type d’occupation, ou la présence d’équipements spécifiques – conditionnent le choix des composants et l’architecture réseau.
Dimensionnement et choix des composants
Le dimensionnement implique la sélection des automates KNX, des capteurs et actionneurs compatibles, ainsi que le choix des protocoles additionnels en fonction des fonctions à piloter. Le projet veille au respect des classes d’efficacité énergétique (A, B, C, D) et aux contraintes réglementaires, comme l’application du décret BACS imposant une gestion technique optimisée pour les bâtiments tertiaires.
Installation et câblage

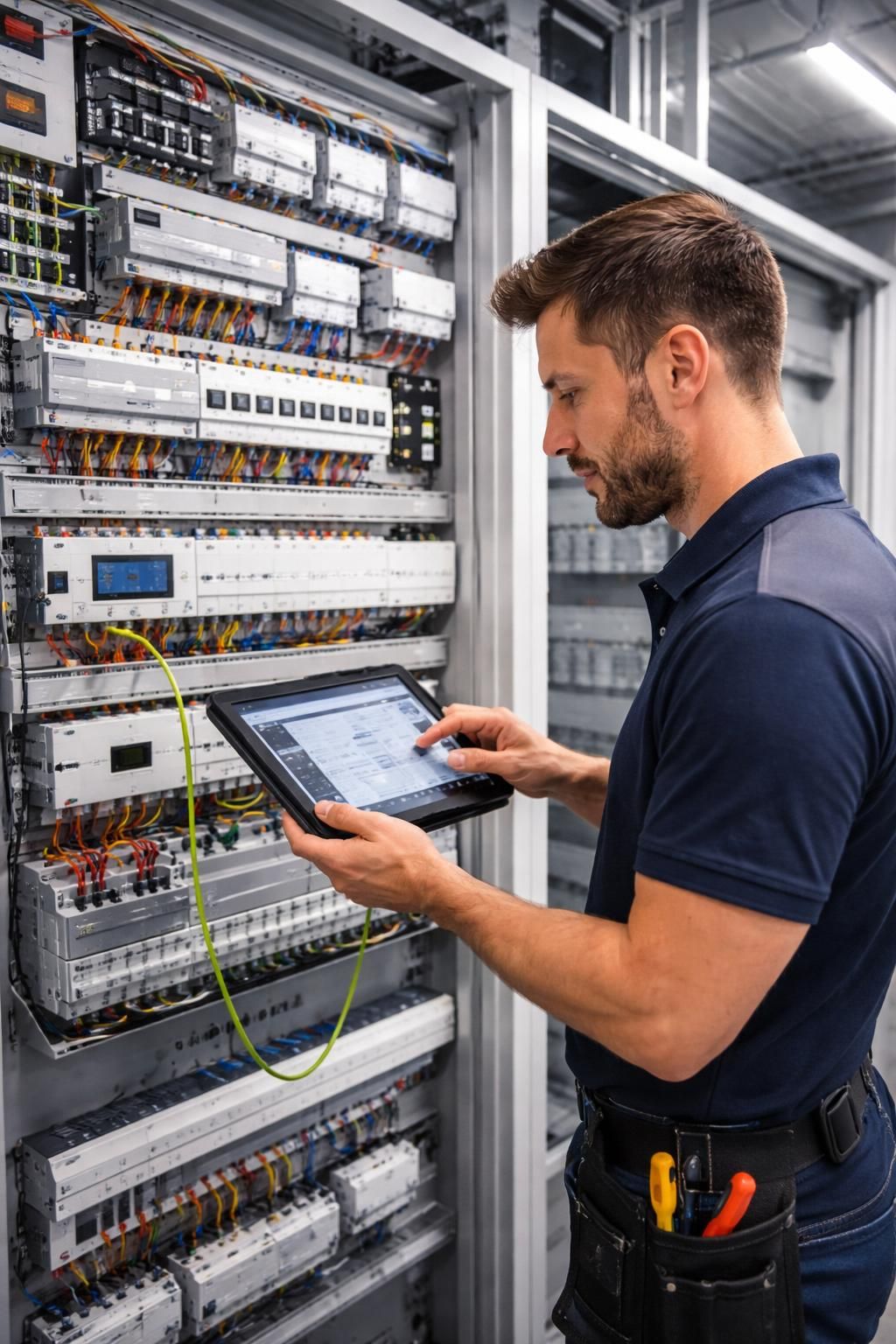

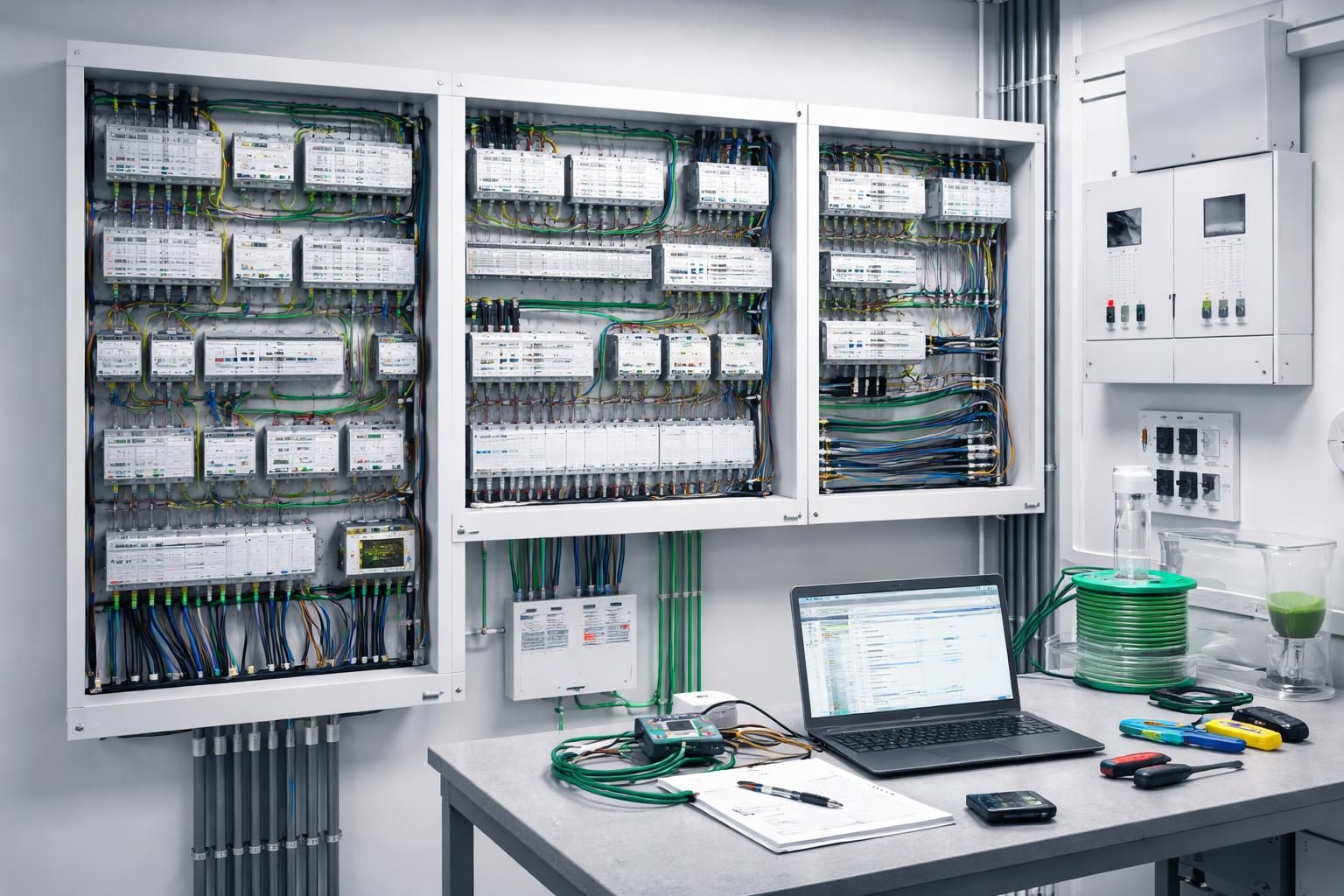

La phase d’installation physique requiert une expertise pour le câblage du bus KNX et l’intégration des équipements dans les locaux techniques. Les armoires de commande doivent être implantées à des emplacements facilitant la maintenance, en conformité avec la norme EN 50090. Le balisage soigné des composants et une documentation précise permettent un suivi aisé dans le temps.
Paramétrage et mise en service
Le logiciel ETS (Engineering Tool Software) est l’outil officiel pour le paramétrage des produits KNX. Cette étape cruciale détermine le comportement des équipements selon les scenarios définis lors de la conception. Les tests fonctionnels sont réalisés pour vérifier la fiabilité de la communication et la cohérence des actions automatisées. Le recours à un intégrateur certifié est souvent indispensable pour garantir la conformité technique et réglementaire du système.
Formation et maintenance préventive
La formation du personnel technique et des usagers facilite l’exploitation optimale de l’installation KNX. Par ailleurs, la maintenance préventive, incluant le contrôle des performances et la mise à jour logicielle, prolonge la durée de vie et la performance du système. Des interventions planifiées permettent d’anticiper les défaillances et d’assurer une disponibilité continue des services essentiels.
Comparaison technique des protocoles KNX, BACnet, Modbus, LON et DALI pour les bâtiments tertiaires
Dans la gestion technique du bâtiment, la sélection du protocole de communication est un choix stratégique. Chacun des protocoles KNX, BACnet, Modbus, LON et DALI présente des forces spécifiques en fonction des applications envisagées dans les bâtiments tertiaires.
KNX : Modulaire et universel pour l’automatisation globale
Initialement conçu pour la domotique, KNX est un protocole ouvert particulièrement adapté aux installations tertiaires intégrant l’éclairage, la climatisation, les stores, la sécurité et la gestion énergétique. Sa capacité multi-support (TP, RF, IP) en fait une solution flexible et évolutive. KNX est certifié selon la norme ISO/IEC 14543-3, garantissant son interopérabilité internationale. Son utilisation simplifiée via le logiciel ETS favorise une conception modulaire à moindre coût, avec un retour sur investissement rapide.
BACnet : Supervison avancée et gestion centralisée
BACnet, normalisé sous EN ISO 16484-5, est privilégié dans les systèmes de gestion technique centralisée de grande envergure, notamment dans l’industrie ou les grands établissements. Il assure une communication fluide entre automates, systèmes HVAC, et superviseurs informatiques. BACnet/IP permet une intégration aisée dans les réseaux IP existants et un échange riche de données. Cependant, son paramétrage plus complexe requiert souvent l’intervention d’experts spécialisés. Son usage est complémentaire dans les architectures intégrant KNX.
Modbus et LON : spécialisation industrielle et équipements spécifiques
Modbus reste un protocole simple et robuste utilisé pour la gestion de capteurs et actionneurs industriels, mais son champ d’application est moins complet pour les bâtiments tertiaires. LON, bien qu’efficace dans le domaine des infrastructures techniques, est progressivement remplacé par KNX ou BACnet dans les nouvelles installations en raison de sa complexité et d’un écosystème moins dynamique.
DALI : précision et performance pour l’éclairage
DALI est le standard dédié au contrôle de l’éclairage professionnel et s’intègre facilement au sein d’une installation KNX via des passerelles. Il offre un contrôle précis de la gradation et des scénarios lumineux, indispensable pour créer un confort visuel et réaliser des économies d’énergie ciblées dans les bureaux et espaces commerciaux.
En résumé, l’installation KNX dans un bâtiment tertiaire s’appuie souvent sur une combinaison harmonieuse de plusieurs protocoles, chacun jouant un rôle complémentaire pour garantir une gestion technique performante, sécurisée et conforme aux normes les plus récentes.
