En bref : La gestion technique du bâtiment (GTB) se positionne aujourd’hui comme un levier incontournable pour la réduction de la consommation d’énergie et l’amélioration de l’efficacité énergétique des bâtiments tertiaires et industriels. Grâce à une intégration poussée des capteurs, automates et systèmes de supervision, la GTB offre un pilotage centralisé et intelligent des équipements techniques, permettant d’adapter précisément la consommation aux besoins réels. Cette approche contribue à générer des économies d’énergie significatives tout en assurant un confort optimal aux occupants. L’application des normes et réglementations européennes, notamment le décret BACS, renforce le rôle de la GTB dans la transition écologique des infrastructures. Par ailleurs, l’évolution technologique ouvre la voie à des systèmes toujours plus performants grâce à l’Internet des Objets (IoT), à l’intelligence artificielle et à la maintenance prédictive. Découvrez comment ces innovations et bonnes pratiques rendent la gestion technique du bâtiment essentielle pour une optimisation énergétique efficiente et durable.
Architecture et fonctionnement d’une GTB pour une optimisation énergétique efficace
La gestion technique du bâtiment s’appuie sur une architecture clairement structurée, nécessitant une interaction fine entre capteurs, automates programmables, actionneurs et systèmes de supervision. À la base, les capteurs détectent en continu des paramètres tels que la température, l’humidité, la qualité de l’air, la présence ou encore la consommation électrique. Ces données sont transmises à des automates, qui analysent et traitent les informations en temps réel pour déclencher des actions adaptées.

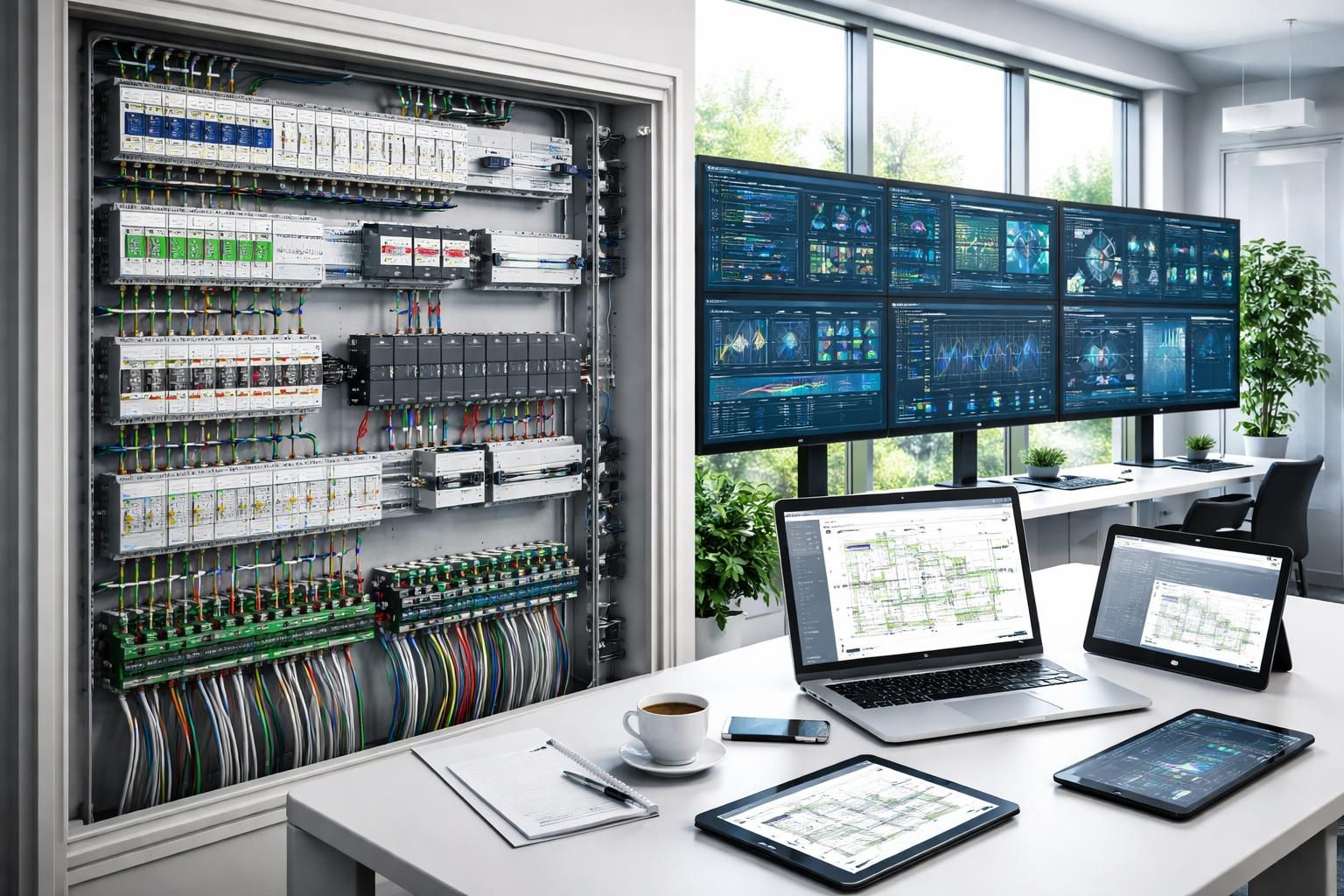

Le cœur de la GTB est constitué d’un serveur central ou superviseur, fonctionnant souvent sur un système informatique dédié. Ce dernier orchestre l’ensemble des équipements techniques : systèmes de chauffage, ventilation et climatisation (CVC), éclairage, systèmes de sécurité, voire la gestion de l’eau. Par exemple, lorsque la température extérieure dépasse un seuil donné, la GTB ajuste automatiquement la puissance de chauffage, réduisant ainsi le gaspillage inutile d’énergie. Ce traitement automatisé et connecté s’appuie sur des protocoles de communication normalisés comme KNX, BACnet ou Modbus, garantissant l’interopérabilité entre des équipements hétérogènes.
Cette structure permet une régulation dynamique des installations, en adéquation avec l’occupation et les conditions environnementales réelles. À titre d’exemple, dans un bâtiment de bureaux, la GTB peut moduler l’éclairage selon la lumière naturelle disponible et l’occupation des salles, évitant ainsi l’éclairage excessif. Le suivi en temps réel offre aussi un avantage pour le monitoring énergétique, avec la possibilité d’afficher des tableaux de bord qui alertent sur les écarts de consommation, principaux indicateurs d’une dérive ou d’un dysfonctionnement.
Une GTB ne se limite pas à un pilotage ponctuel. Elle construit aussi une base de données historique qui alimente des stratégies d’optimisation sur le long terme. Ces données peuvent être exploitées par des solutions d’intelligence artificielle pour prévenir des anomalies via la maintenance prédictive, limitant ainsi les pertes énergétiques dues à des équipements défaillants. Par conséquent, le système devient le garant d’un équilibre entre confort, sécurité et efficience énergétique.
Comparaison objective des protocoles majeurs : KNX, BACnet, Modbus, LON et DALI dans le pilotage énergétique
Le choix du protocole de communication est fondamental pour la réussite d’une installation GTB, impactant directement la performance du pilotage consommation énergétique. Chacun de ces standards présente des caractéristiques propres, adaptées à différents contextes et types d’équipements.
KNX : un standard pour l’automatisation des bâtiments intelligents
Originalement conçu pour la gestion des équipements liés à l’éclairage et à la domotique, KNX s’est imposé dans la gestion technique bâtiment pour ses caractéristiques de robustesse et d’interopérabilité. Son architecture décentralisée permet d’intégrer facilement des capteurs et actionneurs sur un bus commun. KNX est particulièrement adapté aux bâtiments tertiaires neufs ou rénovés de petite à moyenne taille, où la flexibilité et la fiabilité sont primordiales.
BACnet : un protocole international standardisé pour les systèmes complexes
BACnet est souvent privilégié dans les bâtiments de grande envergure et les bâtiments industriels. Il excelle dans la gestion multi-équipements et multi-vendeurs grâce à son standard ouvert. BACnet gère efficacement les systèmes de CVC, l’éclairage, la détection incendie, et la supervision centralisée. Cette polyvalence permet une optimisation énergétique avancée, notamment par des scénarios complexes de régulation qui répondent aux exigences de performance énergétique définies par la norme EN ISO 52120.
Modbus : la simplicité au service du contrôle industriel
Utilisé fréquemment dans l’industrie, Modbus se révèle pertinent pour interfacer des équipements tels que les chaudières, pompes ou variateurs. La simplicité de son protocole facilite le déploiement rapide et la maintenance. Cependant, il peut s’avérer limité en termes d’intégration à grande échelle ou de gestion multi-protocole, ce qui nécessite souvent de coupler Modbus avec d’autres technologies dans la GTB pour un pilotage optimal.
LON : un protocole décentralisé et flexible
LON, moins répandu que KNX ou BACnet, est parfois préféré pour des applications spécifiques, notamment dans les sites où la topologie complexe du câblage est un défi. Sa capacité à s’adapter à des architectures distribuées assure une gestion énergétique fine, particulièrement intéressante dans les bâtiments à forte variabilité d’usage.
DALI : maîtrise de l’éclairage intelligent pour une consommation réduite
DALI est spécialement conçu pour le contrôle de l’éclairage. Il s’intègre très bien dans une GTB visant à réduire la consommation causée par l’éclairage, par exemple en modulant les intensités en fonction de la lumière naturelle détectée ou de la présence. Sa gestion granulaire des équipements d’éclairage permet d’optimiser la durée d’allumage pour maximiser l’économie d’énergie.
Le choix du protocole dépendra donc de la nature des équipements à contrôler, de la taille du bâtiment et de la stratégie globale d’optimisation énergétique. Souvent, une combinaison de ces protocoles via des passerelles est mise en œuvre afin d’assurer une interopérabilité robuste, condition sine qua non de la réussite d’une GTB performante.
Étapes de conception et déploiement d’une GTB optimisée pour la réduction de consommation énergétique
La mise en œuvre d’une gestion technique du bâtiment ne s’improvise pas. Elle doit suivre une démarche méthodique, impliquant plusieurs acteurs, pour garantir un système efficace et pérenne.
Analyse des besoins et choix des équipements
Avant toute installation, il est nécessaire d’établir un diagnostic précis des besoins énergétiques et fonctionnels du bâtiment. Cette phase s’appuie sur une cartographie des équipements existants, l’identification des usages et la projection des objectifs de consommation. Un travail d’assistance à maîtrise d’ouvrage (AMO) est souvent recommandé pour accompagner les décideurs dans ce processus et sélectionner les équipements adaptés.
Conception de l’architecture et normalisation
La conception prend en compte la topologie réseau, l’emplacement des capteurs, la sélection des protocoles adaptés et l’intégration des systèmes de supervision. Le respect des normes telles que EN ISO 52120 assure la conformité réglementaire et la qualité d’interopérabilité nécessaire pour les systèmes multi-équipements. Cette étape inclut également le chiffrage d’un budget réaliste, avec des fourchettes variables selon la complexité du bâtiment : entre 20 et 50 euros par mètre carré en moyenne.
Installation et paramétrage des composants

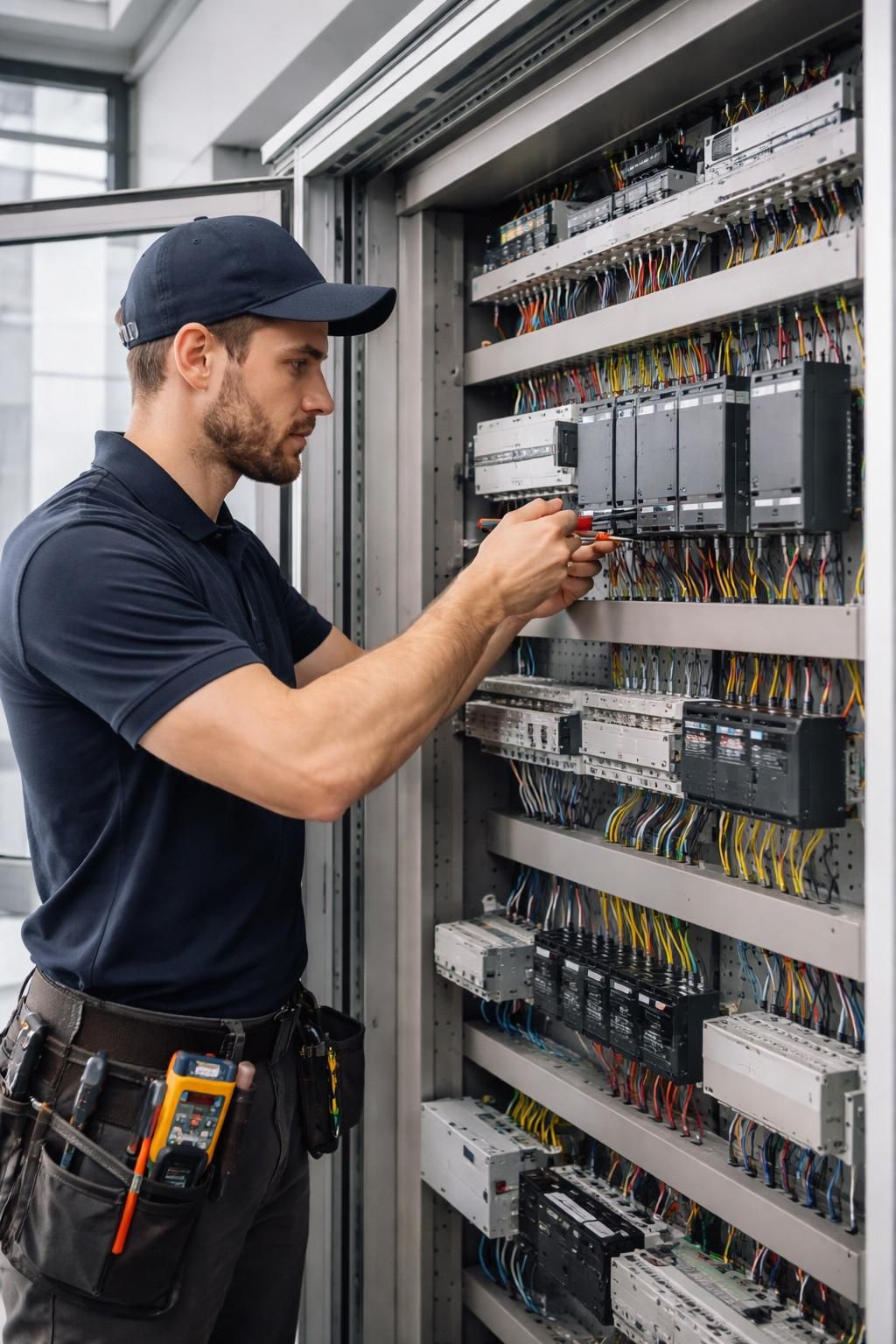

La pose des éléments (capteurs de température, détecteurs de présence, automates de gestion) doit être confiée à des intégrateurs spécialisés qui veillent à respecter les bonnes pratiques métier. Le paramétrage logiciel, notamment la mise en place des scénarios de régulation, est essentiel pour ajuster la consommation en temps réel. Par exemple, pour une école, la GTB pourra baisser le chauffage pendant les périodes de vacances scolaires et moduler l’éclairage selon l’occupation des salles.
Formation et mise en service
Une fois les équipements en place, la formation des exploitants et techniciens est indispensable. Elle garantit la bonne utilisation du système et la capacité à interpréter les données issues du monitoring énergétique. La mise en service inclut des phases de tests et de réglages, indispensables pour garantir à terme des économies d’énergie mesurables.
Maintenance et amélioration continue
L’exploitation d’une GTB implique un suivi régulier, notamment une maintenance préventive qui limitera les risques de défaillance et optimisera la durabilité des installations. Un entretien ciblé sur les capteurs et automates, ainsi que la mise à jour des logiciels, sont des tâches récurrentes à intégrer dans la gestion opérationnelle. Un système bien maintenu, conforme au décret BACS, sera le garant d’une performance énergétique durable.
Normes, réglementations et obligations : cadre incontournable pour une gestion énergétique efficace
Depuis 2021, le cadre réglementaire européen a renforcé l’obligation pour les bâtiments tertiaires d’intégrer une gestion technique du bâtiment conforme aux standards du décret BACS (Building Automation and Control System). Ce décret impose l’installation progressive de systèmes d’automatisation visant à réduire la consommation énergétique et les émissions de gaz à effet de serre.
La version la plus récente du décret, entrée en vigueur en 2023, étend l’obligation aux bâtiments tertiaires de plus de 1000 m², avec des seuils de puissance simplifiés (70 kW pour les systèmes de chauffage, refroidissement et ventilation). Cette réglementation s’inscrit dans une stratégie ambitieuse de réduction des consommations, ciblant une diminution progressive de -40% d’ici 2030, puis -60% à l’horizon 2050.
Pour être conforme, la GTB doit intégrer des fonctions de monitoring énergétique permettant la collecte, l’analyse et la transmission des données de consommation avec une précision suffisante. Par ailleurs, la norme EN ISO 52120 définit quatre classes de performances (A, B, C et D) qui classent les systèmes selon leur capacité à mesurer, contrôler et optimiser les consommations. Ces critères orientent la conception vers une efficacité accrue et une réponse aux exigences environnementales.
Enfin, il est primordial de faire appel à un intégrateur spécialisé pour assurer une mise en œuvre conforme aux exigences normatives et adaptées aux spécificités du bâtiment. Ce professionnel garantit aussi le respect des normes de cybersécurité, métier devenu incontournable afin de protéger les systèmes GTB contre les attaques susceptibles d’affecter la production énergétique ou la sécurité des occupants.
Enjeux de cybersécurité et maintenance préventive pour un pilotage durable de la consommation énergétique
L’efficacité d’une GTB dépend non seulement de sa conception et de son installation, mais également de sa robustesse face aux risques de cybersécurité. En effet, la connexion des équipements et le traitement en temps réel des données exposent les bâtiments à des vulnérabilités pouvant compromettre le bon fonctionnement, voire la sécurité des installations.
Les attaques ciblées peuvent entraîner des interruptions du système de chauffage ou d’éclairage, provoquant une consommation énergétique non maîtrisée ainsi que des pertes économiques importantes. Il est donc indispensable de mettre en place des mesures de sécurité intégrées telles que l’authentification forte, la segmentation réseau et le chiffrement des communications entre capteurs et automates.
En complément de ces mesures, la maintenance préventive joue un rôle clé dans la pérennité des performances. Surveillez régulièrement les capteurs pour éviter des défauts de mesures, effectuez des mises à jour logicielles pour corriger les vulnérabilités et réalisez des audits de sécurité pour détecter les failles potentielles. Ces actions évitent les arrêts de service et la surconsommation énergétique liée à des dysfonctionnements.
Un exemple concret est la détection proactive d’une dérive de capteur de température dans un système CVC : grâce à la maintenance prédictive, il est possible d’intervenir avant que le système ne chauffe inutilement un local, évitant ainsi une consommation d’énergie superflue. Ces pratiques contribuent à garantir un pilotage durable de la consommation énergétique tout en renforçant la confiance des gestionnaires et occupants.
En parallèle, des formations régulières permettent au personnel en charge d’acquérir et maintenir les compétences nécessaires à l’exploitation optimale du système et à la gestion des incidents éventuels. L’association d’une cybersécurité renforcée et d’une maintenance proactive est ainsi la clé d’une GTB performante, évolutive et sûre dans le contexte actuel et futur.
