La GTB (Gestion Technique du Bâtiment) se présente comme une solution incontournable pour la gestion des bâtiments modernes, associant optimisation énergétique, automatisation des processus et amélioration notable du confort des occupants. En intégrant des systèmes performants de pilotage et de supervision, la GTB garantit une réduction des coûts d’exploitation et renforce la sécurité des infrastructures. Ce document technique dissèque les avantages concrets que procure l’implémentation d’une GTB, en insistant sur ses architectures, ses protocoles, la maintenance, ainsi que les exigences réglementaires en vigueur.
Architectures et composants clés de la GTB pour une gestion performante des bâtiments

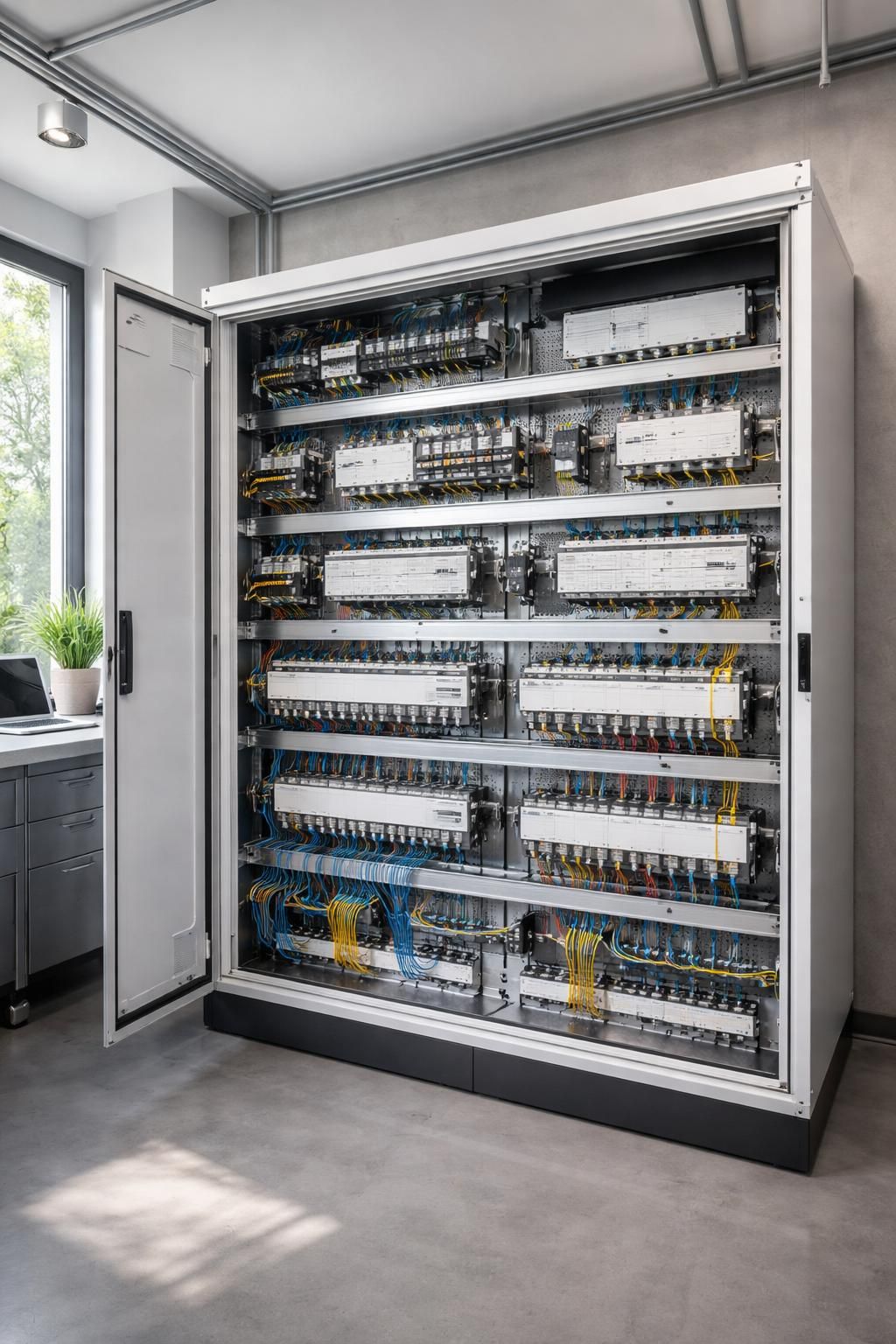

La structure d’une GTB repose sur une architecture hiérarchisée combinant plusieurs couches fonctionnelles. Au cœur, on retrouve les automates programmables qui exécutent les commandes, pilotent les actionneurs et recueillent les données des capteurs. Ces équipements sont interconnectés par des bus de terrain utilisant divers protocoles (KNX, BACnet, Modbus, LON, DALI), facilitant la communication entre composants hétérogènes et garantissant l’interopérabilité.
La couche supérieure correspond aux systèmes de supervision et d’interface homme-machine (IHM), où les gestionnaires peuvent suivre en temps réel les états des installations via des synoptiques dynamiques. Ces plateformes offrent également la possibilité de configurer les règles d’automatisation, d’optimiser la consommation énergétique, notamment en agissant sur la ventilation, le chauffage ou l’éclairage.
Il est essentiel de comprendre que l’architecture GTB s’adapte à la taille et à la criticité du bâtiment. Pour un immeuble tertiaire de grande taille, la gestion peut couvrir des milliers de points (température, éclairage, détections incendie…) nécessitant des automates modulaires disposant de capacités étendues. À l’inverse, dans des bâtiments plus petits ou spécialisés, une configuration centralisée avec un automate unique et un superviseur déporté peut suffire.
Le choix des composants doit aussi considérer la robustesse et la sécurité. Par exemple, l’intégration d’automates certifiés compatibles avec les normes EN ISO 52120 garantit à la fois l’efficacité énergétique et la durabilité. L’enjeu est ici de maîtriser la complexité du système tout en assurant une maintenance facilitée et une évolutivité dans le temps.
Un exemple concret illustre ces configurations : dans un centre commercial équipé d’une GTB utilisant le protocole BACnet, plusieurs automates locaux gèrent simultanément les installations de chauffage, ventilation et climatisation (CVC), coordonnés par un superviseur central. Ce dernier collecte et analyse les données en continu, alertant en cas d’anomalies, limitant ainsi les interruptions de service et renforçant la sécurité des visiteurs.
Comparaison approfondie des protocoles de communication en GTB pour un pilotage centralisé efficace
Les protocoles de communication en GTB jouent un rôle fondamental dans la gestion des bâtiments à travers l’échange fluide d’informations entre automates, capteurs et superviseurs. Une analyse objective des protocoles dominants est indispensable pour choisir celui répondant le mieux aux besoins spécifiques du bâtiment.
KNX : polyvalence et forte adoption dans les immeubles tertiaires et résidentiels
Le protocole KNX est un standard européen largement reconnu pour son interopérabilité avec de nombreux équipements. Il est conçu pour le contrôle de l’éclairage, des volets roulants, du chauffage et des systèmes de sécurité. Sa structure décentralisée permet une grande modularité. Néanmoins, son usage dans les très grands bâtiments peut nécessiter des passerelles vers BACnet ou Modbus.
BACnet : le choix privilégié pour les grandes installations et la gestion énergétique
BACnet est un protocole dédié aux systèmes CVC et GTB complexes. Sa norme ISO garantit une bonne compatibilité avec les systèmes tiers et favorise le pilotage centralisé. Plus adapté aux bâtiments industriels ou tertiaires de grande taille, BACnet peut traiter un nombre élevé de points de données avec une forte granularité, indispensable pour une gestion optimisée de l’énergie.
Modbus : simplicité et intégration dans les systèmes industriels
Le protocole Modbus, plus ancien, reste prisé pour sa simplicité et sa robustesse. Il est surtout utilisé dans les installations industrielles et de petite à moyenne envergure. Sa limitation réside dans sa capacité à gérer peu de points simultanément et l’absence d’une normalisation forte, ce qui peut poser des contraintes pour l’intégration avec des systèmes plus récents.
LON et DALI : spécialisation dans la gestion des éclairages et systèmes dédiés
LON est un protocole modulaire utilisé dans les bâtiments intelligents, offrant une flexibilité pour la gestion complexe des réseaux locaux. DALI est spécifiquement dédié à la gestion de l’éclairage, particulièrement efficace pour le contrôle précis des luminaires avec variation de puissance et scénarios d’éclairage. Ces protocoles peuvent être intégrés au sein d’une architecture GTB multicouche afin d’optimiser le confort tout en réduisant les consommations grâce à des commandes fines et programmables.
En somme, la bonne connaissance des caractéristiques propres à chaque protocole assure un pilotage centralisé performant et une optimisation énergétique sur mesure, adaptée aux contraintes spécifiques du bâtiment. Faire appel à un intégrateur spécialisé est souvent recommandé pour garantir une parfaite cohérence entre architecture matérielle, logiciels et besoins fonctionnels.
Étapes méthodiques pour la conception et le paramétrage d’une GTB performante
Mettre en œuvre une GTB efficace nécessite une approche méthodique, respectant un cycle précis allant de la conception à la mise en service et la maintenance. Cette démarche vise à assurer une efficacité énergétique durable tout en répondant aux exigences de confort et de sécurité.
Phase de conception : analyse et définition des besoins
La première étape consiste en une étude approfondie du bâtiment afin d’identifier les équipements existants, les points de mesure utiles (température, humidité, présence, CO2, éclairage) et les objectifs de gestion. Il s’agit aussi d’examiner les normes applicables, notamment le décret BACS (Building Automation and Control Systems), qui impose l’installation de systèmes performants dans les bâtiments à usage tertiaire selon des classes allant de A à D.
Choix des protocoles et composants adaptés
En fonction des résultats de l’analyse, une sélection des composants se fait en privilégiant la compatibilité et la scalabilité. Par exemple, un protocole BACnet pourra être retenu pour des bâtiments complexes avec plusieurs sous-systèmes, tandis que KNX conviendra mieux à des espaces plus petits ou des opérations focalisées sur le confort individuel.
Installation et paramétrage : intégration et tests
L’étape suivante englobe l’installation physique des automates, capteurs et actionneurs, suivi des paramétrages logiciels. Cette phase est critique car elle conditionne la qualité du fonctionnement et la fiabilité des données collectées. Le paramétrage inclut la configuration des règles d’alarme, la mise en place des scénarios d’économie d’énergie et la gestion sécurisée des accès aux interfaces.
Mise en service et formation utilisateur
Une fois le système opérationnel, des tests de fonctionnement approfondis valident la réactivité et la cohérence des automatismes. La formation des gestionnaires est alors indispensable pour leur permettre d’exploiter pleinement les rapports analytiques et de déclencher une maintenance proactive. L’objectif est d’instaurer un pilotage intelligent qui maximise le retour sur investissement.
Maintenance préventive et évolutivité
La maintenance préventive, quant à elle, est au cœur du cycle de vie de la GTB. Elle permet d’éviter les pannes inopinées, d’optimiser les réglages et d’adapter le système aux évolutions des usages et normes. Pour cela, des outils de suivi à distance et une mise à jour régulière des logiciels sont nécessaires afin d’assurer une sécurité renforcée et un fonctionnement pérenne.
Le budget global de mise en œuvre d’une GTB dépend bien sûr de la taille du bâtiment et de la complexité des installations. À titre d’exemple, pour un immeuble tertiaire moyen, le coût peut varier entre 50 et 150 €/m² selon les protocoles utilisés et le niveau de sophistication des automatismes intégrés.
Normes, obligations réglementaires et enjeux de cybersécurité pour la GTB
La conformité aux réglementations constitue un pilier essentiel de la mise en œuvre de la GTB. Le décret BACS, par exemple, impose aux bâtiments tertiaires un système de gestion automatique de classe A, B, C ou D en fonction de la surface et de la consommation énergétique. Cette classification vise à garantir une gestion rigoureuse des consommations et une amélioration constante de la performance énergétique.
En parallèle, la norme européenne EN ISO 52120 propose un cadre méthodologique pour la conception et l’exploitation des systèmes BACS, incluant notamment la qualité des données, la fiabilité des automates, ainsi que la gestion d’événements et d’alarme. Le respect de cette norme assure une cohérence dans la mise en œuvre et facilite les audits énergétiques.
Sur le plan de la cybersécurité, la multiplication des objets connectés dans une GTB représente une surface d’attaque importante. Il est impératif d’appliquer des stratégies de sécurisation rigoureuses : segmentation des réseaux, chiffrement des communications, authentification forte et mises à jour régulières. La collaboration avec des experts spécialisés est souvent indispensable pour prévenir les risques d’intrusion, sabotages ou prises de contrôle non autorisées.
Enfin, la sécurité physique des infrastructures GTB ne doit pas être négligée. L’accès aux locaux techniques abritant les automates et serveurs doit être limité aux personnels habilités. Par ailleurs, la mise en place d’un plan de maintenance prédictive participe à anticiper les défaillances et à préserver la continuité de service.
Optimisation énergétique et gain de confort : bénéfices concrets de la GTB dans les bâtiments tertiaires
La finalité première de la GTB est d’assurer une optimisation énergétique tout en améliorant nettement le confort des occupants. L’intégration fine des données récoltées en temps réel permet d’adapter précisément la gestion des systèmes CVC, de l’éclairage, de l’eau chaude sanitaire ou encore de la ventilation selon l’occupation réelle et les conditions environnementales.
Par exemple, une GTB peut moduler automatiquement la température en fonction des présences détectées par capteurs infrarouges, évitant ainsi le chauffage ou la climatisation inutile dans des zones inoccupées. De même, l’éclairage bénéficie de scénarios intelligents qui privilégient la lumière naturelle, réduisant considérablement la facture énergétique.
Au-delà de la simple réduction de consommation, la GTB participe à la maintenance prédictive. Les algorithmes de surveillance détectent les anomalies dans le fonctionnement des équipements (perte d’efficacité d’une pompe, encrassement d’un filtre, etc.), ce qui permet d’intervenir avant la panne. Cette approche réduit les coûts liés aux réparations d’urgence et prolonge la durée de vie des installations.
Un autre aspect essentiel est la gestion améliorée du confort thermique et acoustique, qui impacte directement la productivité et le bien-être des utilisateurs. Par exemple, dans une agence bancaire, la GTB assure des ajustements en temps réel des débits d’air, tout en maintenant une ambiance lumineuse agréable et sécurisée, renforçant ainsi l’expérience client.
Au final, la centralisation des commandes dans une interface unique offre aux gestionnaires une vision globale et détaillée du fonctionnement du bâtiment. Cela facilite la prise de décisions, la planification des travaux et un pilotage dynamique en phase avec les objectifs environnementaux et économiques.
