L’automate GTB représente aujourd’hui un pilier incontournable dans la gestion technique des bâtiments intelligents. Grâce à son rôle central dans le contrôle automatique, il facilite la supervision et l’optimisation des équipements techniques, réduisant ainsi la consommation énergétique tout en augmentant le confort des occupants. Avec les nouvelles normes et obligations réglementaires comme le décret BACS, l’intégration d’automates adaptés devient une nécessité pour assurer l’efficacité énergétique et la maintenance prédictive. En 2026, maîtriser leur architecture, leurs protocoles de communication et les étapes de mise en œuvre s’impose pour tous les acteurs du smart building.
Automate GTB : Définition et rôle majeur dans la Gestion Technique des Bâtiments
L’automate GTB, ou automate de Gestion Technique du Bâtiment, est un dispositif électronique programmable dont la fonction principale est de piloter et d’automatiser les installations techniques d’un bâtiment. Il fait le lien entre les capteurs, les actionneurs, et les interfaces de supervision pour assurer un contrôle optimal des différents systèmes comme le chauffage, la climatisation, l’éclairage ou encore la ventilation.
Il agit comme un cerveau localisé capable de contrôler en temps réel les équipements techniques en fonction des consignes reçues ou des données collectées. Par exemple, une sonde de température envoie régulièrement des informations à l’automate, qui ajuste automatiquement la modulation de chauffage pour garantir la température cible sans gaspillage énergétique.
Un automate GTB ne se limite pas à un simple contrôle : grâce à ses capacités programmables, il permet d’implémenter des stratégies complexes adaptées aux contraintes spécifiques du bâtiment ou des occupants. Par exemple, il peut gérer la délégation de puissance électrique pour le délestage, optimiser les temps de fonctionnement des chaudières, ou encore assurer la gestion horaire et la modulation de l’éclairage suivant l’occupation des locaux.
Ce contrôle « intelligent » est la base sur laquelle repose la notion de bâtiment intelligent, ou smart building. L’automate GTB contribue à réduire les consommations d’énergie tout en améliorant le confort thermique, visuel et acoustique des occupants, tout en garantissant la fiabilité et la sécurité des installations.
En résumé, l’automate GTB est un élément clé du système d’automatisation et de supervision technique, avec un périmètre de contrôle qui peut aller de quelques équipements spécifiques à l’intégralité des lots techniques d’un bâtiment tertiaire, industrial ou collectif.
Architectures et Protocoles : Fondations du Contrôle Automatique par Automate GTB
Un des aspects les plus fondamentaux pour appréhender le fonctionnement d’un automate GTB réside dans sa capacité d’intégration grâce aux protocoles et architectures multiples. Le choix de ces éléments conditionne la pérennité, la flexibilité ainsi que la performance du système de gestion technique.
Les architectures informatiques centrales et décentralisées
Traditionnellement, la GTB reposait sur une architecture centralisée avec un ou plusieurs automates reliés à une plateforme de supervision unique. Dans ce modèle, les automates collectent les données sur le terrain, exécutent certaines fonctions locales et remontent les informations au superviseur pour un suivi global et une gestion optimisée.
Cette architecture est idéale pour les bâtiments de taille moyenne à grande, qui disposent d’une complexité technique importante. Toutefois, avec la montée en puissance du smart building, on observe une tendance vers des architectures plus décentralisées, où plusieurs automates répartis dans le bâtiment, voire sur différents sites, communiquent via des réseaux IP ou bus dédiés.
Cette décentralisation permet de répartir la charge de travail entre plusieurs unités, d’améliorer la résilience du système entier, et de personnaliser les fonctions selon les zones techniques ou fonctionnelles du bâtiment. Elle facilite aussi la maintenance prédictive grâce à une meilleure granularité des données collectées localement.
Comparaison objective des principaux protocoles GTB : KNX, BACnet, Modbus, LON et DALI
Le protocole est le langage de communication entre les équipements sur le réseau GTB. Selon les usages et les environnements, certains protocoles sont plus adaptés que d’autres :
- KNX : Très répandu dans le tertiaire et l’habitat, ce protocole ouvert est réputé pour son interopérabilité. Il convient bien à la domotique et à la gestion de l’éclairage, des stores et du chauffage par zones. Son installation et son paramétrage demandent une expertise spécifique et un matériel certifié KNX.
- BACnet : Principalement utilisé dans les grandes installations industrielles et tertiaires, BACnet permet une gestion intégrée des systèmes HVAC, éclairage, et supervision globale. Il offre une large palette de services de communication et est normalisé au niveau international, ce qui garantit une interopérabilité élevée.
- Modbus : Plus simple et ancien, il est utilisé dans des applications industrielles ou lorsque l’intégration avec des équipements industriels est nécessaire. Cependant, il est limité pour des réseaux complexes et n’offre pas la richesse fonctionnelle des protocoles dédiés GTB.
- LON : Protocole décentralisé avec une capacité de réseau étendue, il se déploie souvent dans des installations multisites. Il est flexible mais peut nécessiter un paramétrage plus poussé et une expertise technologique pour une intégration optimale.
- DALI : Spécialisé dans la gestion de l’éclairage, DALI permet un contrôle fin et précis des luminaires. Il est souvent intégré dans des architectures GTB en complément d’autres protocoles pour assurer la modulation d’éclairage adaptée à l’occupation ou aux ambiances souhaitées.
Le choix d’un protocole dépend donc fortement du domaine d’application, des contraintes de performance, et de l’existant technique. Pour une intégration optimale, recourir à un intégrateur spécialisé est recommandé, pour assurer la cohérence technique et fonctionnelle du système.
Composants clés de l’automate GTB : De la collecte à la commande
Le système GTB repose sur un ensemble cohérent de composants qui interagissent pour assurer la gestion technique efficace :
Capteurs et actionneurs : Les yeux et bras de l’automate
Les capteurs sont les dispositifs chargés de mesurer en temps réel les paramètres clés du bâtiment : température, hygrométrie, luminosité, qualité de l’air, consommation électrique, détection de présence, etc. Ces données précises et continues constituent la base pour la prise de décision automatisée.
Les actionneurs, à l’inverse, sont chargés d’exécuter les commandes transmises par l’automate. Par exemple, ouvrir ou fermer un registre de ventilation, moduler la puissance d’une pompe, allumer ou éteindre un éclairage, ou encore ajuster la consigne d’une chaudière.
Cette interaction entre capteurs et actionneurs compose le contrôle automatique, c’est-à-dire un système fermé où la rétroaction permet d’adapter constamment les réglages pour atteindre les objectifs définis, notamment en terme d’efficacité énergétique.
Automates programmables et interface centrale
L’automate programmable est le cœur logique du système, capable de stocker et d’exécuter les programmes qui définissent la gestion des différents équipements. En GTB, ces automates sont souvent des modèles spécialisés avec des caractéristiques adaptées aux bâtiments : robustesse, modularité, compatibilité avec différents protocoles et possibilité de mises à jour à distance.

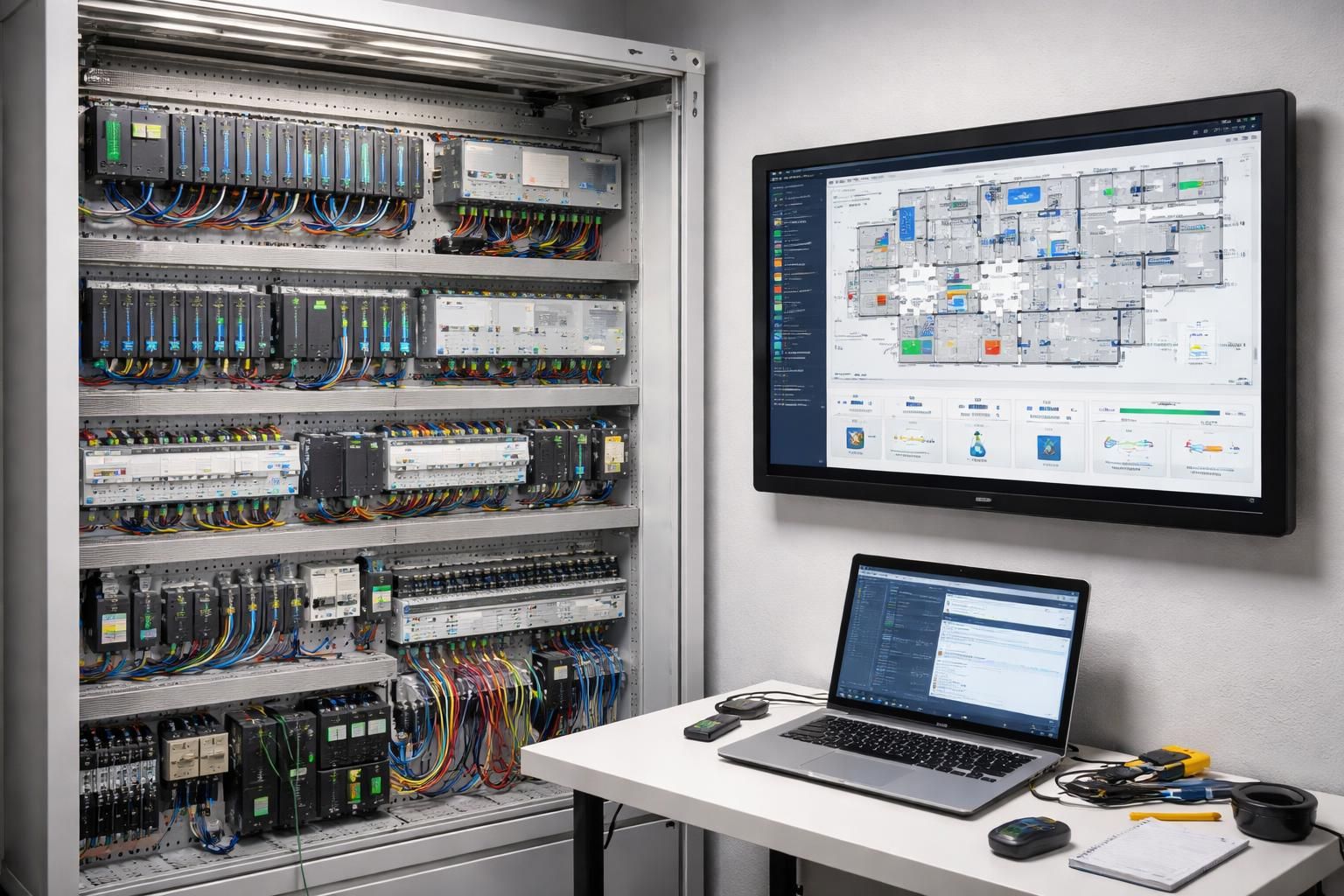

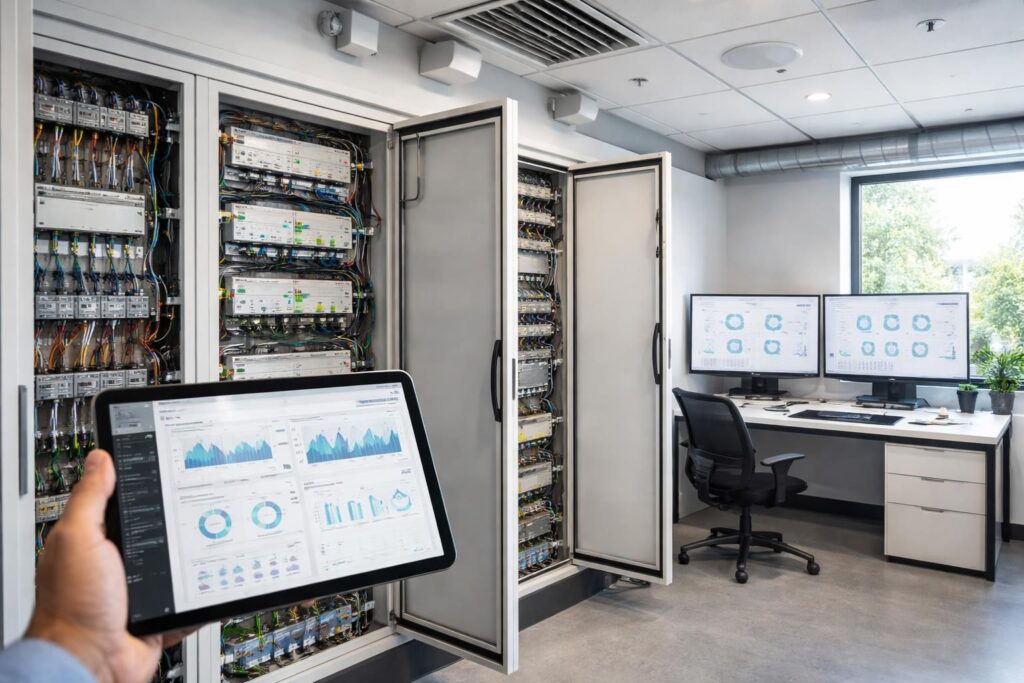

L’interface centrale, souvent matérialisée par une baie informatique ou une console de supervision, assure la communication homme-machine. Elle permet à l’utilisateur d’avoir une vue d’ensemble, d’intervenir sur les paramètres, de surveiller en temps réel la santé des équipements et de générer des rapports.
Cette couche de supervision est indispensable, en particulier pour la maintenance prédictive qui consiste à détecter les anomalies avant qu’elles ne provoquent une panne, en s’appuyant sur l’analyse des données remontées par les capteurs et automates.
Déploiement d’un automate GTB : Étapes clés de la conception au paramétrage
Le déploiement d’un système GTB incluant des automates exige une approche rigoureuse, respectant les contraintes techniques, réglementaires et budgétaires. Voici les étapes essentielles à considérer :
1. Analyse des besoins et conception fonctionnelle
Cette phase consiste à recenser précisément les usages à gérer (chauffage, climatisation, éclairage…), la typologie du bâtiment, son occupation, ainsi que les exigences de performance énergétique et confort. Le respect du décret BACS et de la norme EN ISO 52120-1 guide les spécifications minimales à atteindre, notamment en termes de classes de régulation (A, B, C, D).
2. Choix des équipements et définition de l’architecture
En fonction de l’analyse, les automates compatibles avec les protocoles adaptés (exemple KNX, BACnet) seront sélectionnés. La prise en compte des contraintes d’évolutivité, de cybersécurité et de maintenance s’avère cruciale. Un schéma d’implantation est établi, précisant les liaisons entre capteurs, actionneurs, automates et superviseur.
3. Installation et raccordements électriques et réseaux
L’installation dans les locaux techniques doit suivre les normes en vigueur (NF C 15-100 en électricité pour la France) et garantir la protection des équipements contre les perturbations électromagnétiques. Le câblage des bus de terrain selon la norme applicable aux protocoles choisis doit être effectué par du personnel qualifié.
4. Programmation et paramétrage des automates
Les programmes métiers sont développés selon les besoins du bâtiment, en respectant les exigences réglementaires et les scénarios d’exploitation. Cette phase inclut les tests fonctionnels, la validation de la communication entre les différents équipements et le calibrage des capteurs pour assurer une mesure fiable.
5. Mise en service et formation des utilisateurs
Le système est mis en service avec une surveillance fine du comportement opérationnel. Il convient également de former les exploitants et techniciens de maintenance pour garantir une utilisation optimale et une réaction adaptée aux éventuelles alertes. Un contrat de maintenance est généralement négocié pour assurer la durabilité du système.
Les coûts associés peuvent varier considérablement selon la taille du bâtiment, la complexité des installations et le niveau de performance souhaité. Pour une installation standard dans un bâtiment tertiaire, les budgets se situent généralement entre 30 et 70 euros par mètre carré, installation comprise. Il est conseillé de demander plusieurs devis et de faire appel à un intégrateur spécialisé pour maximiser le retour sur investissement.
Enjeux actuels de cybersécurité et maintenance prédictive avec l’automate GTB
Depuis la multiplication des connexions réseau et la centralisation des commandes, la cybersécurité est un enjeu crucial pour la gestion technique des bâtiments. Les automates GTB, en interconnectant divers équipements et réseaux, deviennent des points sensibles pouvant être la cible de cyberattaques visant à perturber ou compromettre la sécurité du bâtiment.
Pour pallier ces risques, les intégrateurs doivent mettre en œuvre des solutions comme des pare-feu, des VPN, des mises à jour régulières des firmwares, ainsi que des politiques d’accès clairement définies afin d’éviter toute intrusion non autorisée. La qualification des intervenants est primordiale pour garantir la sécurité informatique.
Sur le plan de la maintenance prédictive, les automates GTB connectés à une plateforme de supervision avancée analysent en continu les données collectées par les capteurs. Cette surveillance intelligente permet de détecter les anomalies systémiques et d’anticiper des défaillances avant qu’elles n’engendrent des interruptions coûteuses ou un coût d’exploitation augmenté.
Le recours à la maintenance prédictive réduit les interventions d’urgence, optimise les coûts de maintenance et prolonge la durée de vie des équipements. C’est un élément clé pour assurer la performance énergétique durable des bâtiments intelligents, tout en respectant les obligations réglementaires telles que le décret BACS et la norme EN ISO 52120-1.
De fait, un automate GTB moderne doit s’intégrer dans une stratégie globale de gestion des données sécurisée et agile, afin d’optimiser la supervision, prévenir les risques techniques et garantir une exploitation fiable en continu.
