Le protocole BACnet s’impose aujourd’hui comme un pilier incontournable pour les entreprises souhaitant optimiser la gestion de leurs bâtiments. Véritable langue commune des systèmes automatisés, ce protocole facilite la communication entre les différents dispositifs de contrôle, de la climatisation à la sécurité. Il répond concrètement aux enjeux d’interopérabilité qui se posent dans des environnements complexes tels que les immeubles de bureaux, centres commerciaux ou hôtels. Découvrir le protocole BACnet, c’est comprendre comment assurer une supervision centralisée performante, améliorer la maintenance, et réaliser des économies d’énergies substantielles tout en respectant les obligations réglementaires actuelles.
Le rôle stratégique du protocole BACnet dans l’automatisation et la gestion des bâtiments en entreprise
Le protocole BACnet (Building Automation and Control network) est une norme internationale (ISO 16484-5) développée spécifiquement pour la gestion technique des bâtiments. Depuis sa création en 1987 par l’ASHRAE, il est devenu la référence pour connecter et piloter les systèmes HVAC (chauffage, ventilation, climatisation), l’éclairage, la sécurité incendie, la gestion énergétique et même les systèmes d’accès. Ce protocole standard ouvert facilite l’interopérabilité, essentielle dans la complexité croissante des installations tertiaires.
En entreprise, la multiplicité des équipements et des fabricants rend nécessaire une communication fluide et structurée. BACnet permet d’éviter les verrouillages liés aux solutions propriétaires en assurant une intégration homogène. Concrètement, cela signifie que les automates, capteurs et actionneurs dialoguent via un langage commun sans perte d’information, garantissant ainsi une supervision précise et une automatisation intelligente.
Cette interopérabilité est un atout majeur pour optimiser la gestion des bâtiments. Par exemple, l’automatisation de la climatisation peut être synchronisée avec la détection d’occupation des salles, tandis que l’éclairage s’adapte automatiquement selon la luminosité naturelle et la présence. Cette synergie améliore non seulement le confort des occupants, mais permet aussi des gains énergétiques significatifs, souvent supérieurs à 20 % sur les factures énergétiques, avec un retour sur investissement maîtrisé sous 4 à 6 ans selon la taille et le type de bâtiment.
Le protocole BACnet gère également la collecte fine des données via des objets standardisés qui représentent des capteurs (température, humidité, CO2), des actionneurs (vannes, relais), ou des indicateurs (états, alarmes). Cette granularité permet un contrôle précis en temps réel, ainsi qu’une analyse historique indispensable pour anticiper la maintenance et ajuster les consignes de régulation.
Du point de vue réglementaire, BACnet répond aux exigences du décret BACS (système d’automatisation du bâtiment), qui impose aux entreprises une gestion optimisée et mesurable de la consommation énergétique de leurs locaux. Il facilite aussi la conformité avec la norme EN ISO 52120 relative aux systèmes de gestion technique. Pour les gestionnaires, cela signifie disposer d’un outil fiable et reconnu pour piloter une politique d’efficacité énergétique tout en assurant la sécurité et le confort des usagers.
Enfin, grâce à son architecture ouverte distribuée, BACnet permet aux installations de rester évolutives. Les dispositifs peuvent être ajoutés, remplacés ou mis à jour sans perturber l’ensemble du système, ce qui est crucial dans le cadre de projets sur plusieurs phases ou en rénovation. Cela garantit une flexibilité technique et financière sur le long terme.
Architecture technique et fonctionnement du protocole BACnet en gestion technique du bâtiment
Au cœur du protocole BACnet se trouve une architecture distribuée où chaque équipement peut jouer le rôle de client ou de serveur. Cette dualité confère une grande autonomie aux dispositifs et assure une communication bidirectionnelle fluide. Chaque équipement échange des données via des objets normalisés, qui encapsulent les informations utiles comme la température mesurée, les consignes, l’état d’un actionneur ou le statut des alarmes.
Les objets BACnet sont classifiés en 62 types standard, comprenant entre autres : Analog Input (capteur continu), Binary Output (actuateur marche/arrêt), Multi-State Value (statut à plusieurs états). Chaque propriété de ces objets est décrite de manière précise dans le protocole, ce qui garantit une compréhension homogène et simplifie l’intégration d’équipements provenant de fabricants différents.
Pour les transmissions, BACnet propose plusieurs variantes adaptées aux contextes : BACnet/IP, sur réseaux Ethernet ou Wi-Fi, permet une communication rapide et sécurisée pour des bâtiments ou campus étendus. BACnet MS/TP, basé sur un bus RS-485 avec méthode Master-Slave Token Passing, est plus économique et souvent privilégié pour les réseaux locaux terrain. Cette diversité assure une adaptabilité aux configurations variées rencontrées en entreprise, en combinant par exemple un backbone BACnet/IP avec des segments MS/TP pour capteurs et actionneurs.

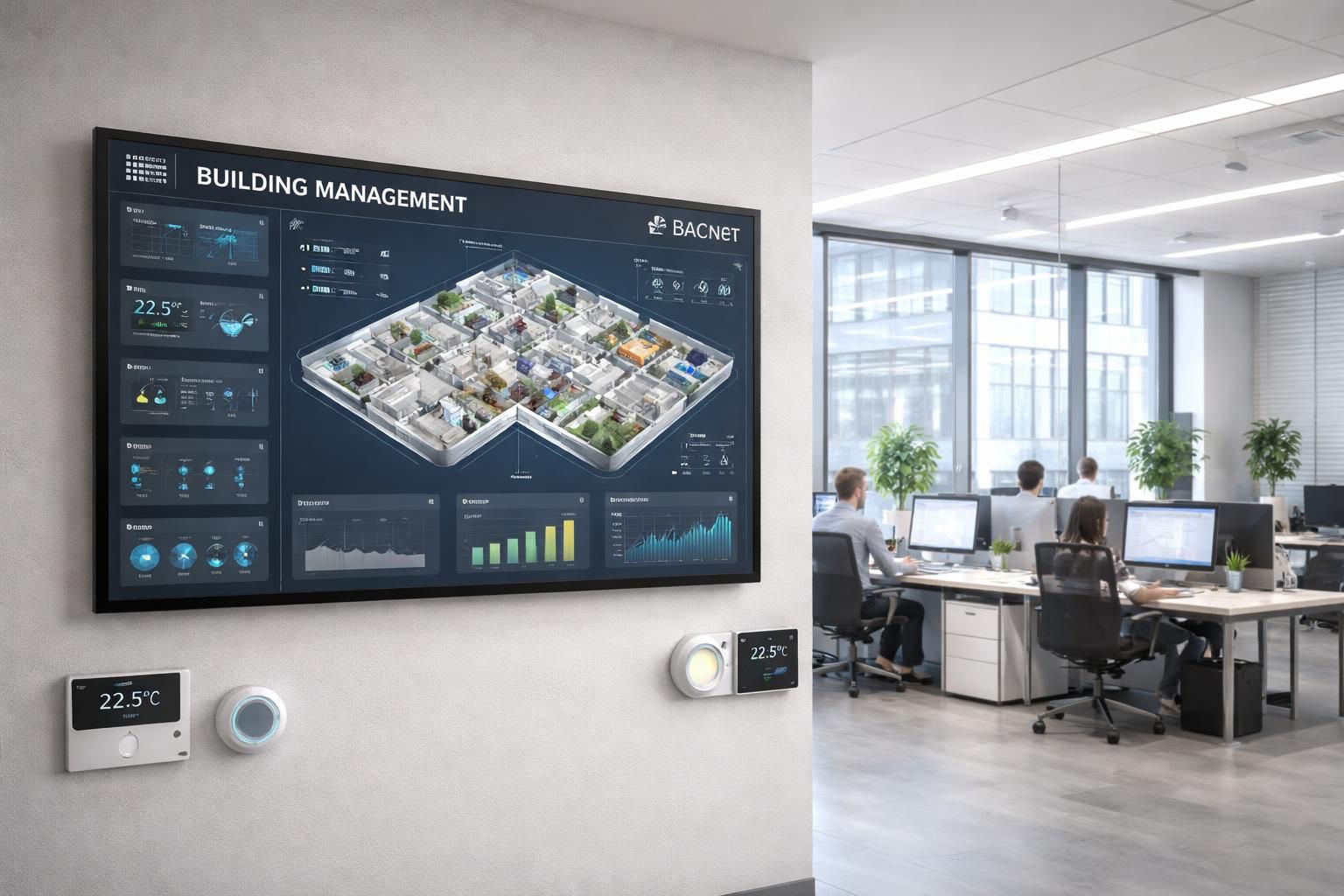

La supervision centralisée est réalisée via des systèmes compatibles BACnet comme Niagara ou PCVue, offrant des interfaces utilisateurs claires et des capacités avancées de programmation des règles, alertes, visualisation et reporting. Ces plateformes facilitent également la maintenance en détectant automatiquement les équipements présents et en centralisant les alarmes.
Avec les exigences croissantes en matière de cybersécurité, BACnet a évolué avec la norme BACnet Secure Connect (BACnet/SC), qui introduit un chiffrement TLS et des mécanismes d’authentification renforcés. Ce niveau de sécurité est indispensable en entreprise, notamment dans des environnements sensibles comme les hôpitaux ou centres de données, pour protéger les flux contre les intrusions et garantir la confidentialité des données.
La mise en œuvre technique nécessite des compétences spécifiques, surtout pour dimensionner correctement les réseaux et configurer les objets BACnet, qui doivent être programmés en fonction des besoins précis du bâtiment. Le choix entre BACnet/IP et MS/TP impacte également le coût et la performance. Par exemple, une installation moyenne intégrant 10 automates BACnet coûte souvent entre 5 000 et 15 000 euros, capteurs compris. Ce budget augmente en fonction du pilotage multi-systèmes et de la taille de la gestion.
Comparaison pratique des protocoles BACnet, KNX, Modbus, DALI et LON pour la gestion des bâtiments en entreprise
Choisir un protocole pour optimiser sa gestion technique implique d’analyser précisément les besoins en termes d’automatisation, interopérabilité, coût et taille de l’installation. BACnet est spécifiquement conçu pour la gestion centralisée des systèmes HVAC, la sécurité et la gestion énergétique, offrant une palette étendue d’objets et un modèle client-serveur robuste.
Le protocole KNX, très répandu en Europe, est particulièrement efficace pour la gestion locale de l’éclairage, stores et fonctions domotiques dans des bâtiments commerciaux ou résidentiels. Son bus dédié assure une fiabilité remarquable, mais il présente des limites en matière d’intégration multi-système à très grande échelle ou de centralisation poussée.
Modbus est reconnu pour sa simplicité et son coût réduit. Il reste toutefois limité à des échanges binaires ou analogiques simples, avec des objets non normalisés. Son usage est souvent complémentaire en GTB, par exemple pour certaines installations industrielles où la simplicité prime.
DALI s’impose comme la référence dans la gestion fine de l’éclairage, avec une prise en charge avancée de la gradation et des ambiances lumineuses. Pour intégrer DALI dans un système global, il est courant d’utiliser des passerelles BACnet-DALI, permettant d’inclure l’éclairage dans la gestion centralisée.
LON propose une architecture distribuée très flexible, compatible avec une large gamme de matériels. Sa complexité de déploiement et le coût parfois élevé des équipements l’ont rendu moins accessible pour les projets tertiaires modernes, où BACnet occupe une place prépondérante.
| Critère | BACnet | KNX | Modbus | DALI | LON |
|---|---|---|---|---|---|
| Usage principal | Gestion centralisée HVAC, sécurité, énergie | Domotique, éclairage, stores | Contrôle simple industriel | Éclairage intelligent | Contrôle distribué équipements |
| Interopérabilité | Très élevée, multi-fabricants | Élevée, mais plus localisée | Limitée, standards faibles | Spécifique éclairage | Élevée mais complexe |
| Architecture | Client-serveur distribué | Bus décentralisé | Maître-esclave | Bus dédié éclairage | Distribuée réseau local |
| Complexité d’installation | Moyenne à élevée | Moyenne | Faible | Faible | Élevée |
| Coût moyen | Modéré à élevé | Modéré | Faible | Modéré | Élevé |
| Cas d’usage type | Grands bâtiments, GTB complexes | Petit à moyen tertiaire | Complémentaire industriel | Gestion lumière ciblée | Bâtiments sophistiqués |
Ce tableau synthétise les forces et limites des protocoles majeurs. Le recours à BACnet demeure pertinent pour les entreprises nécessitant une automatisation étendue dans un seul système unifié, notamment pour répondre aux exigences du décret BACS avec une interopérabilité garantie.
Déploiement et configuration d’un réseau BACnet performant adaptée aux installations d’entreprise
Le déploiement d’un réseau BACnet efficace s’appuie sur plusieurs phases rigoureuses. Tout commence par une analyse détaillée des besoins fonctionnels, prenant en compte les systèmes à intégrer, leur volumétrie, les modes de communication souhaités, et les impératifs réglementaires tels que le décret BACS et la norme EN ISO 52120.
Le choix des équipements doit inclure automates BACnet, capteurs intelligents et actionneurs compatibles. La sélection du type réseau (BACnet/IP ou MS/TP) dépendra notamment de la taille du site et des contraintes d’infrastructure. Pour les sites en exploitation, la solution d’intégration de capteurs sans fil via LoRaWAN est une alternative innovante permettant d’éviter les travaux de câblage et les interruptions d’activité.
La phase d’installation se compose de la pose physique des équipements, le câblage selon les normes et la mise en place des passerelles nécessaires. Par exemple, une antenne LoRaWAN peut coûter environ 500 euros, tandis que le capteur standard se situe autour de 100 euros. Installer plusieurs antennes et capteurs dans un grand bâtiment permet une couverture optimale sans gros impact physique.
Ensuite, la configuration logicielle requiert l’expertise d’un intégrateur professionnel. Celui-ci paramètre précisément les objets BACnet, définit les règles d’automatisation (horaires, scénarios), et programme les alarmes. L’utilisation de plateformes comme Niagara facilite le paramétrage et permet une supervision intuitive pour les opérateurs.
Les tests et la mise en service sont une étape cruciale pour garantir la qualité réseau, la réactivité des dispositifs et la fiabilité des scénarios d’exploitation. Une formation adaptée des équipes techniques est également indispensable pour assurer le maintien des performances et la pérennité du système dans le temps.
Le retour sur investissement est souvent notable, grâce aux économies sur les consommations, à la réduction des interventions d’urgence, et à l’allongement de la durée de vie des équipements. Le respect des normes et réglementations, ainsi que l’amélioration du confort, participent également à valoriser l’image de l’entreprise.
Maintenance proactive et sécurité renforcée : garantir la fiabilité des réseaux BACnet en entreprise
Assurer la longévité et l’efficacité des installations BACnet passe par une maintenance préventive régulière. Elle repose sur la surveillance continue des équipements grâce à la collecte de données en temps réel et à la gestion centralisée des alarmes. Cette approche permet d’anticiper les pannes, limitant ainsi les coûts correctifs et les interruptions d’activité. Par exemple, détecter une dérive anormale de température dans une salle de serveurs contribue à prévenir la défaillance de matériel sensible.
En parallèle, la sécurité des réseaux BACnet est devenue une priorité majeure. Le protocole BACnet Secure Connect (BACnet/SC) introduit des mécanismes modernes de chiffrement TLS et d’authentification permettant de protéger la transmission des données. La segmentation des réseaux, la mise à jour régulière des firmwares, et l’application de politiques de contrôle d’accès strictes renforcent la confidentialité et l’intégrité des échanges.
Pour les bâtiments à haute criticité, comme les établissements de santé ou les centres de données, la conformité au décret BACS impose des audits réguliers et une traçabilité formalisée des opérations. L’utilisation d’outils d’analyse réseau et de systèmes de gestion des risques facilite la détection rapide de tentatives d’intrusion et l’optimisation continue du système.
En résumé, une gestion technique du bâtiment durable et sécurisée repose sur une stratégie combinant maintenance proactive et cybersécurité intégrée. Cela garantit la disponibilité des équipements, la maîtrise des coûts opérationnels, et la conformité aux réglementations, tout en consolidant la confiance des utilisateurs et des parties prenantes.
Qu’est-ce que le protocole BACnet et pourquoi l’utiliser en entreprise ?
BACnet est un protocole ouvert normalisé (ISO 16484-5) dédié à la gestion technique des bâtiments. Il facilite l’interopérabilité entre systèmes HVAC, éclairage, sécurité et gestion énergétique, assurant une automatisation et une supervision efficaces adaptés à la complexité des bâtiments professionnels.
Quelle différence entre BACnet/IP et BACnet MS/TP ?
BACnet/IP utilise des réseaux Ethernet ou Wi-Fi pour une communication rapide sur de grandes étendues, adapté aux campus et grands immeubles. BACnet MS/TP s’appuie sur un bus RS-485, plus économique, conçu pour les réseaux locaux de terrain avec un nombre limité d’équipements.
Pourquoi intégrer BACnet avec LoRaWAN ?
L’intégration BACnet-LoRaWAN permet d’ajouter des capteurs sans fil dans des bâtiments existants sans travaux de câblage. Cette solution réduit les coûts et perturbations, tout en offrant une gestion efficace avec des passerelles traduisant les données LoRaWAN en objets BACnet standardisés.
Comment assurer la sécurité des réseaux BACnet ?
Il faut mettre en place BACnet Secure Connect, assurer le chiffrement des données, appliquer des politiques strictes d’authentification, segmenter le réseau et maintenir les équipements à jour. Ces mesures sont indispensables pour protéger la confidentialité des informations et prévenir les cyberattaques.
Quel est le budget moyen pour une installation BACnet en entreprise ?
Selon la taille et la complexité du projet, il faut compter environ 500 euros par automate ou passerelle BACnet, avec un coût moyen de 100 euros par capteur. L’intégration de LoRaWAN peut réduire les coûts de câblage jusqu’à 30 %, surtout dans les bâtiments déjà occupés.
