Le raccordement électrique d’un luminaire avec un Dispositif de Connexion Luminaire (DCL) est aujourd’hui une pratique courante dans les installations domestiques. Cette solution normalisée permet de faciliter l’installation, la maintenance et le remplacement des luminaires dans le strict respect des normes électriques actuelles. Depuis son adoption obligatoire en 2001, et avec la mise à jour récente de la norme NF C 15-100 en 2025, le DCL garantit non seulement un câblage sécurisé, mais aussi une simplicité d’usage adaptée tant aux particuliers qu’aux professionnels. Plonger dans les détails de son fonctionnement, des outils nécessaires, ainsi que des étapes de pose et de sécurisation permet de maîtriser un point essentiel de la sécurité électrique dans votre habitat.
De la sélection d’un boîtier adapté à la configuration de votre installation, jusqu’au contrôle final avant mise sous tension, chaque phase d’installation contribue à une performance optimale de l’éclairage et à une durée de vie prolongée de votre équipement. La compatibilité avec les luminaires modernes, l’intégration facile d’accessoires tels que variateurs ou détecteurs, ainsi que la garantie d’un raccordement sécurisé au réseau électrique domestique sont autant d’avantages pratiques et techniques qu’il convient de connaître avant d’intervenir vous-même ou de faire appel à un spécialiste.
Ce guide détaillé vous fournira ainsi toutes les clés pour comprendre comment raccorder un luminaire DCL en toute sécurité, les précautions indispensables à respecter, ainsi que les astuces d’un professionnel pour un câblage impeccable conforme aux normes électriques. Que ce soit pour un projet de rénovation, un aménagement neuf ou un remplacement de luminaires, ce dossier vous offrira une méthodologie claire pour chaque étape de l’installation.
En bref :
- Le DCL est obligatoire pour tout nouvel éclairage depuis 2001 et normé selon la NF C 15-100 révisée en 2025.
- Le boîtier DCL combine une boîte d’encastrement renforcée, un bornier tripolaire, et une fiche mâle assurant un raccordement simple et sûr sans dominos.
- Respecter la section des câbles 1,5 mm² et limiter à 8 points lumineux par circuit garantit la conformité et la sécurité électrique.
- Préparer soigneusement les outils et vérifier la coupure de courant reste indispensable pour éviter tout accident domestique.
- Le montage complet dure en général moins de 30 minutes avec un outillage adapté (scie-cloche, pinces, multimètre, tournevis).
Comprendre le fonctionnement et les avantages du DCL pour votre raccordement électrique
Le Dispositif de Connexion Luminaire, communément appelé DCL, est un système conçu pour faciliter le branchement des luminaires dans une installation électrique domestique. Ce dispositif se présente sous la forme d’une boîte encastrée fixée au plafond ou dans un mur, équipée d’un bornier tripolaire et souvent d’un crochet capable de supporter un poids allant jusqu’à 25 kg. Depuis 2001, son utilisation est obligatoire dans les constructions neuves ou lors de modifications importantes de réseaux électriques.
Contrairement aux anciennes méthodes qui utilisaient des dominos pour connecter manuellement chaque fil, le DCL offre une solution de raccordement rapide et sécurisée. Le bornier est conçu pour recevoir directement le câble du luminaire via une fiche mâle spécialement adaptée. Cela réduit nettement les erreurs de câblage, notamment grâce au repérage clair des conducteurs : la phase (L), le neutre (N) et la terre (terre). Cette configuration minimise les risques d’inversion des polarités et rend les interventions ultérieures rapide et sans risque.
Un autre avantage de ce système est sa conformité aux normes électriques en vigueur, notamment la norme NF C 15-100 actualisée en 2025. Cette norme impose notamment un disjoncteur 16 A dédié pour l’éclairage, l’utilisation de câbles en cuivre de section 1,5 mm², et la limitation à un maximum de huit points lumineux par circuit. Ces règles sont essentielles pour garantir une sécurité électrique optimale et éviter les surchauffes ou courts-circuits.
Avec le DCL, la maintenance devient également plus aisée. Vous pouvez remplacer un luminaire en débranchant simplement sa fiche du boîtier, sans devoir manipuler les fils à l’intérieur du plafond. De plus, le système intègre un cache dissimulant proprement le boîtier lorsqu’aucun luminaire n’est branché, apportant une touche esthétique bienvenue.
Pour illustrer, imaginons M. Lefebvre qui souhaite installer une suspension moderne dans son salon. Grâce au DCL déjà présent, il retire sans difficulté l’ancien luminaire puis branche directement la nouvelle suspension via sa fiche. Cette simplicité évite un passage par un professionnel pour un simple remplacement, ce qui représente un gain de temps et un coût réduit.
Cette technologie, en plus d’être pratique, est donc gage de sécurité électrique, de durabilité et d’adaptabilité à toutes sortes d’installations domestiques. En cas d’hésitation sur la conformité ou si votre installation est ancienne, il demeure indispensable de faire appel à un électricien qualifié afin de vérifier notamment la mise à la terre et la bonne isolation des conducteurs.
Les outils et étapes indispensables pour installer une boîte DCL en toute sécurité
Une préparation adéquate est la clé d’une installation électrique réussie. Avant toute intervention, il est impératif de couper totalement l’alimentation électrique via le disjoncteur général ou celui dédié à l’éclairage. Cette précaution protège contre tout contact accidentel avec des conducteurs sous tension.

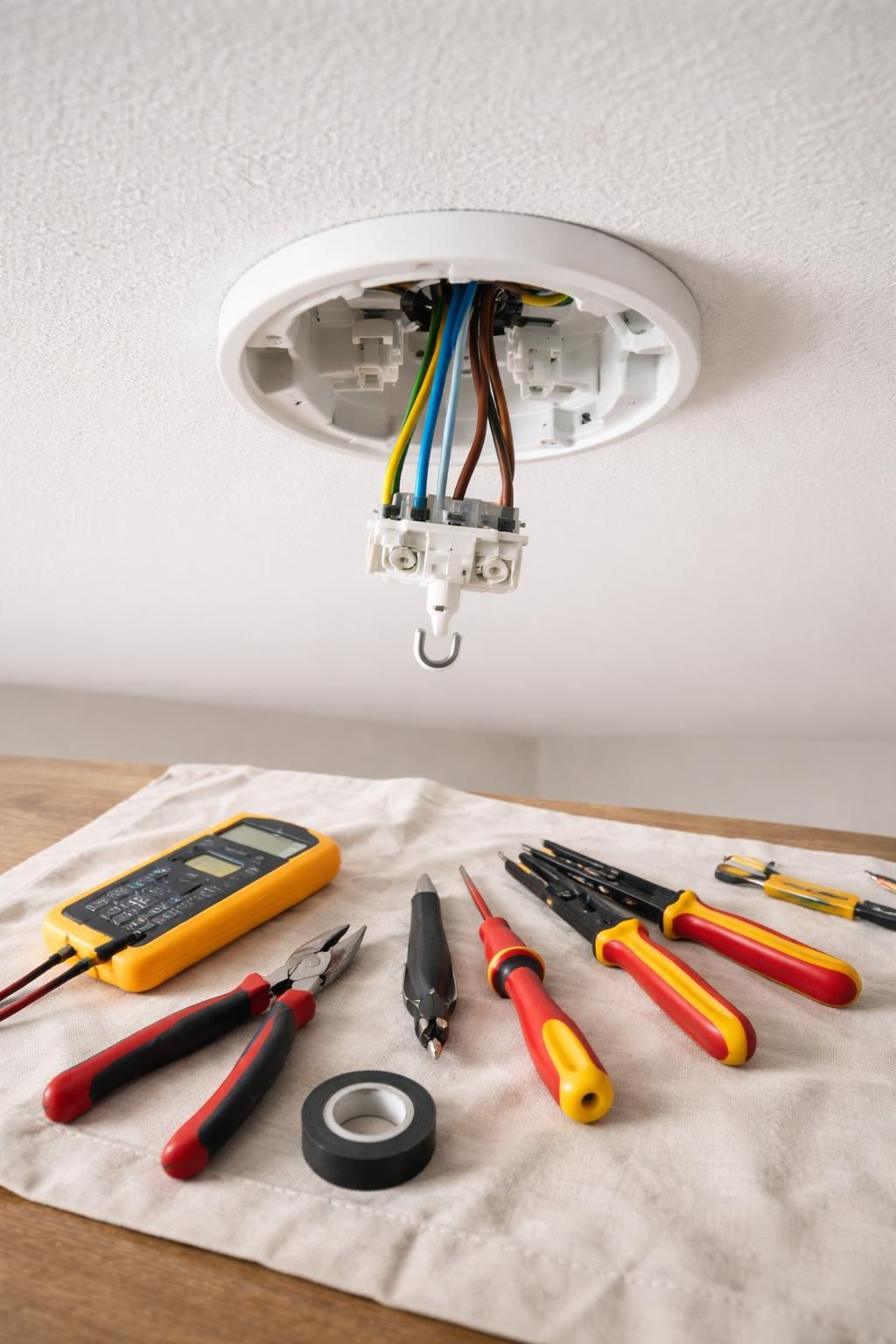

Les outils suivants sont nécessaires pour poser un boîtier DCL :
- Scie-cloche de 54 ou 67 mm pour percer proprement le plafond ou le mur sans éclats;
- Tournevis plat et cruciforme pour fixer le boîtier et serrer les bornes;
- Pince à dénuder permettant de dénuder précisément 8 mm d’isolant sans endommager le conducteur;
- Pince coupante pour couper les câbles à longueur;
- Clé Allen parfois nécessaire pour serrer la tige filetée du boîtier;
- Multimètre ou Vérificateur d’absence de tension (VAT) pour s’assurer qu’aucune tension n’est présente;
- Détecteur de matériaux pour éviter de percer dans une canalisation ou un rail métallique caché;
- Lunettes de sécurité et escabeau stable facilitent le confort et la sécurité lors des travaux en hauteur.
Le processus d’installation se décompose comme suit :
- Repérer précisément le point d’éclairage au plafond ou au mur. L’utilisation d’un niveau laser permet d’assurer un alignement parfait avec les autres éléments de la pièce.
- Vérifier l’absence d’obstacles cachés à l’aide du détecteur de matériaux, un impératif pour éviter d’endommager le réseau de plomberie ou les structures porteuses.
- Percer le trou de diamètre adapté avec la scie-cloche, en prenant soin de protéger la zone de travail pour récolter proprement les débris.
- Ramener les conducteurs électriques dans le boîtier après avoir soigneusement dégagé et dénudé les câbles d’alimentation, longueur et propreté des fils étant primordiales pour le bon raccordement.
- Fixer solidement la boîte DCL en utilisant la tige filetée et en serrant la griffe ou les ailettes d’expansion. Une fixation stable évite que le boîtier se déplace lors du branchement du luminaire.
Un « clac » audible confirme souvent que la fixation est réussie. Il faut veiller à ce que la boîte affleure parfaitement la surface, sans jeu, pour garantir une finition propre et éviter tout risque mécanique sur les câbles.
Les boîtiers DCL ne sont pas tous identiques et varient selon leur capacité maximale de charge. Le choix du type de boîte dépendra du poids du luminaire à supporter et de l’environnement (humidité, hauteur). Le tableau ci-dessous résume ces spécificités :
| Type de boîtier | Charge maximale supportée | Usage recommandé |
|---|---|---|
| Boîtier standard en PVC Ø67 mm | 25 kg | Suspension en verre, luminaire à filament |
| Boîtier renforcé métal | 35 kg | Lustre cristal, ventilateur de plafond |
| Boîtier étanche IP44 | 20 kg | Salle de bains, cuisine, zones humides |
Ce classement vous permet d’adapter votre choix en fonction du type d’éclairage à installer. Par exemple, pour une applique murale dans une salle de bain, privilégiez un boîtier IP44 adapté aux normes électriques spécifiques aux volumes humides, selon les recommandations que vous retrouverez sur ce lien dédié aux volumes électriques.
Le câblage et raccordement électrique d’un luminaire sur le DCL : méthode et précautions

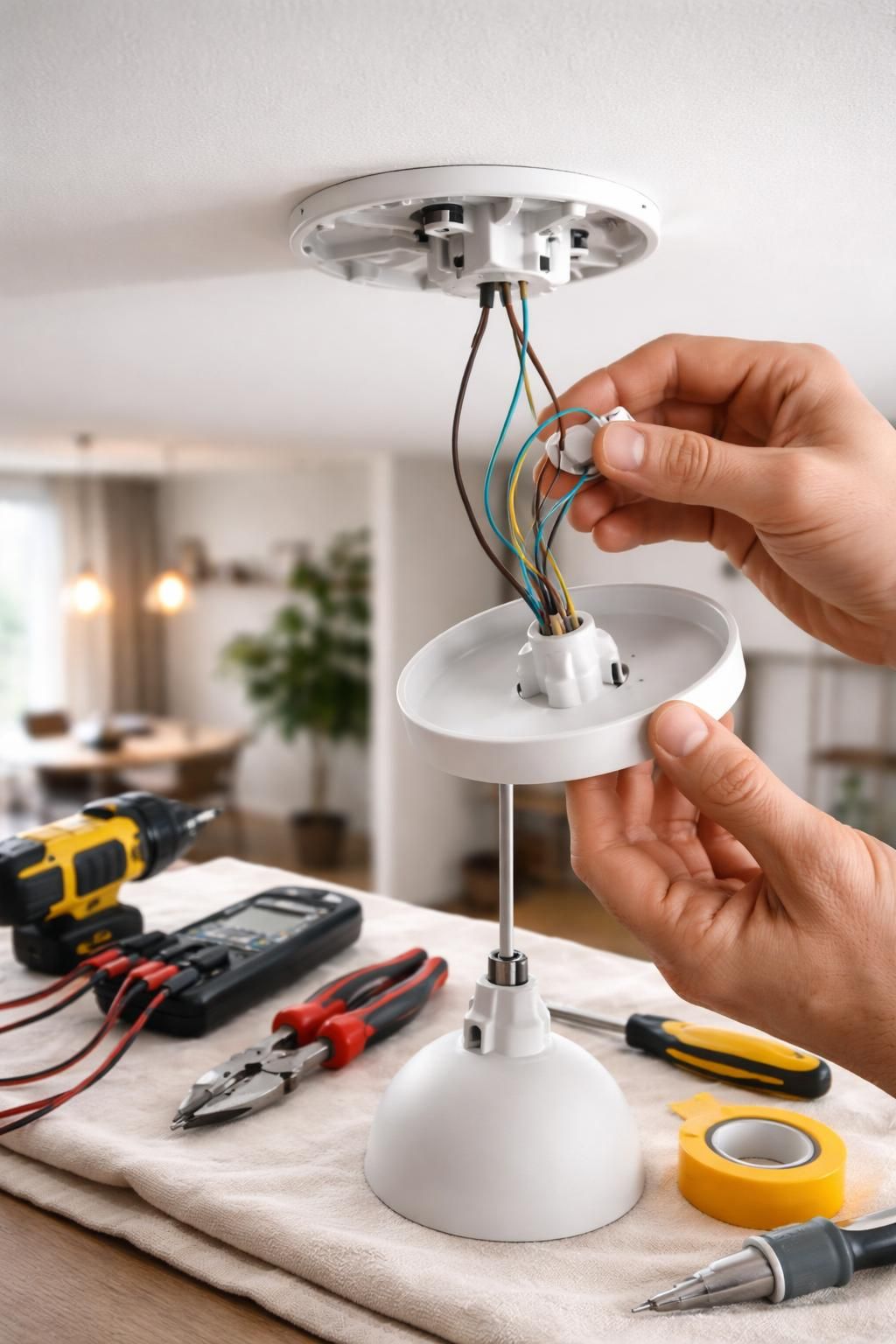

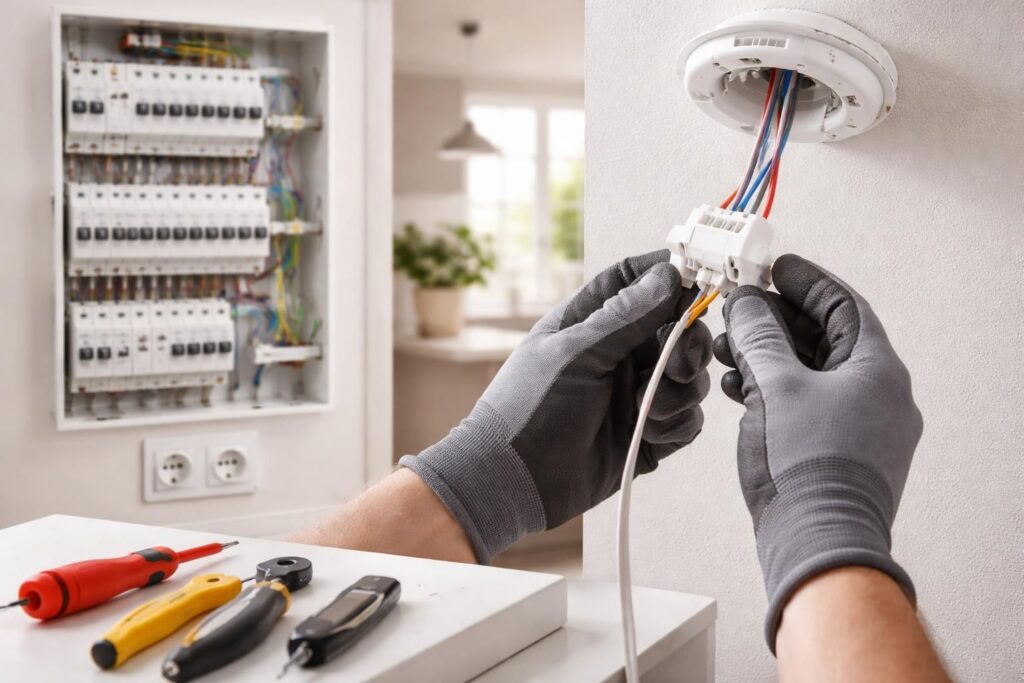

Avec la boîte DCL installée, procéder au raccordement électrique du luminaire requiert rigueur et suivi des étapes standards pour une sécurité optimale. Commencez par dénuder environ 8 mm d’isolant sur chaque conducteur. Cette longueur permet un contact fiable dans le bornier sans risque d’échauffement.
L’ordre de connexion est précis :
- Fil de terre (jaune-vert) inséré dans la borne centrale;
- Fil neutre (bleu) placé dans la borne marquée « N »;
- Fil phase (rouge, marron ou noir) connecté sur la borne « L ».
Veillez à bien insérer chaque fil dans sa borne propre sans laisser d’isolant dans la borne. Un serrage ferme avec le tournevis est nécessaire pour garantir un contact durable. L’ensemble du bornier doit ensuite être clipsé délicatement au fond du boîtier.
Le crochet intégré au DCL permet de suspendre le luminaire en toute sécurité. Certaines suspensions rétro avec connectique spéciale disposent d’une fiche mâle différente, cependant, le principe de raccordement reste identique, assurant un branchement rapide et sans erreur.
Une fois le raccordement effectué, procédez au contrôle final avant la remise sous tension. Vissez l’ampoule, éteignez l’interrupteur, puis rétablissez le courant. L’allumage stable sans scintillement ni coupure indique un montage correctement réalisé. En cas de dysfonctionnement, coupez immédiatement l’alimentation et vérifiez chaque connexion, notamment à l’aide d’un multimètre ou d’un testeur de continuité.
Ce système s’adapte parfaitement aux appareils modernes, notamment aux ampoules LED. Associé à un variateur compatible, il permet d’ajuster la luminosité pour optimiser l’ambiance et la consommation, précieuses dans un contexte d’efficacité énergétique renforcée en 2026. Pour découvrir comment brancher une applique murale dans les règles, ce guide complet vous sera utile lors de votre installation concrète.
Conseils pratiques et règles de sécurité pour une installation électrique conforme aux normes électriques
Les installations électriques domestiques sont strictement régies par la norme NF C 15-100, révisée pour intégrer les dernières exigences de sécurité et d’ergonomie. Le raccordement d’un luminaire via un DCL doit impérativement respecter ces normes pour garantir la sécurité électrique de votre logement et éviter tout risque d’électrocution, d’incendie ou de dysfonctionnement.
Avant toute opération, vérifiez que votre circuit est équipé d’un disjoncteur différentiel 30 mA et que l’alimentation dédiée à l’éclairage est protégée par un disjoncteur 16 A, qui limite le nombre de points lumineux à huit par circuit. Cela permet une gestion efficace et sécurisée des charges, conforme aux dernières recommandations.
L’un des points cruciaux est la mise à la terre de tous les dispositifs, garantissant la dispersion d’un courant de fuite éventuel. Pour les constructions antérieures à 1990, cette mise à la terre doit parfois être rénovée ou complétée, ce qui nécessite souvent l’intervention d’un électricien qualifié.
En cas d’observation d’anomalies dans l’installation (dominos usés, câbles abîmés, absence de protection différentiel), ne tentez pas de réparer vous-même. Faites appel à un professionnel agréé et certifié IRVE pour un diagnostic complet, ceci particulièrement si vous envisagez des travaux d’amélioration ou d’agrandissement de votre réseau électrique.
Pour garantir une installation esthétique et robuste, pensez toujours à bien fixer et masquer les câbles, et à utiliser un cache DCL lorsque le point lumineux est libre. Cette finition assure une meilleure conservation de vos murs ou plafonds et une parfaite intégration des luminaires à votre décoration intérieure.
Une installation correcte, conforme, et réalisée dans les règles de l’art représente un investissement raisonnable dont les tarifs varient généralement entre 50 et 150 euros pour la pose d’un boîtier DCL, hors luminaire, en fonction de la complexité du chantier. Pour obtenir un rendu professionnel, fiable et durable, il est conseillé d’opter pour l’accompagnement d’un artisan qualifié.
Choisir son luminaire DCL et adapter son installation électrique à ses besoins
Le vaste choix de luminaires adaptés au raccordement DCL permet de personnaliser votre éclairage en fonction de vos goûts et besoins spécifiques. Que vous souhaitiez installer un lustre classique, une suspension design, ou une lampe plus technique intégrant des fonctionnalités domotiques, le système DCL s’adapte parfaitement.
Il est important de choisir un luminaire dont le poids est compatible avec la capacité de charge du boîtier installé. Un luminaire trop lourd risque de détériorer l’assemblage et compromettre la sécurité installée lors du branchement. Par ailleurs, certaines suspensions, notamment dans les environnements humides comme la cuisine ou la salle de bain, doivent bénéficier d’un indice de protection IP adapté (minimum IP44).
De plus, l’adoption de lampes LED compatibles DCL est particulièrement recommandée pour réduire la consommation énergétique, leur durée de vie est largement supérieure à celle des ampoules halogènes traditionnelles, tout en assurant une qualité d’éclairage optimale et stable.
Pour un éclairage modulable, il est possible d’intégrer un variateur compatible avec les luminaires LED et DCL. Cette option facilite l’adaptation de l’intensité lumineuse à chaque moment de la journée, participant ainsi à votre confort et aux économies d’énergie.
Enfin, pour parfaire votre installation et en exploiter tout le potentiel, vous pouvez envisager d’associer votre luminaire DCL à des dispositifs connectés ou à commande à distance. Cela s’inscrit dans la tendance actuelle vers la domotique accessible, qui marie sécurité électrique et confort d’usage.
Si vous avez besoin d’exemples concrets ou d’inspiration pour vos installations, vous trouverez des articles dédiés sur comment poser un point lumineux au plafond ou les bonnes pratiques pour une chambre conforme aux normes électriques sur ce guide complet sur la norme électrique chambre.
Qu’est-ce qu’un boîtier DCL et pourquoi l’utiliser ?
Un boîtier DCL est un dispositif normalisé permettant un raccordement simple et sécurisé des luminaires aux circuits électriques domestiques, évitant l’usage des dominos classiques et facilitant ainsi les opérations de maintenance ou remplacement.
Peut-on installer soi-même un DCL ?
Oui, à condition de respecter scrupuleusement les normes électriques en vigueur, notamment la NF C 15-100, et de couper l’alimentation avant les travaux. Cependant, pour les novices ou en cas d’installation complexe, il est conseillé de faire appel à un électricien qualifié.
Quelle section de câble faut-il utiliser pour un circuit éclairage DCL ?
La norme impose l’utilisation d’un câble cuivre avec une section minimale de 1,5 mm² pour tous les conducteurs (phase, neutre et terre) sur les circuits d’éclairage protégés par un disjoncteur 16 A.
Comment assurer la sécurité électrique lors du raccordement d’un luminaire ?
Il est primordial de couper l’alimentation électrique, vérifier l’absence de tension avec un outil adapté, respecter les polarités, réaliser des connexions propres dans le bornier DCL et contrôler la continuité de la terre. En cas de doute, il faut contacter un professionnel.
Quels types de luminaires sont compatibles avec un boîtier DCL ?
Tous les luminaires munis d’une fiche adaptée au DCL peuvent être raccordés, que ce soit des suspensions, lustres, appliques murales, plafonniers ou lampes LED. Il faut toutefois veiller à ne pas dépasser la charge maximale supportée par le boîtier.
