Dans le cadre des travaux électriques domestiques, la pose facile d’une boîte d’encastrement constitue une étape fondamentale pour garantir une installation électrique à la fois sûre, esthétique et pérenne. Intégrée dans le mur, cette boîte permet de loger proprement les prises, interrupteurs ou points de lumière, tout en protégeant efficacement les connexions électriques. La diversité des types de murs – qu’il s’agisse de maçonnerie traditionnelle en béton ou de cloisons légères en plaques de plâtre – impose un choix adapté des boîtes ainsi qu’une méthode de fixation murale rigoureuse. Savoir tracer et découper avec précision, utiliser les outils nécessaires, suivre les étapes installation de manière méthodique sont les clés pour réussir soi-même ces travaux bricolage, tout en respectant la norme NF C 15-100, gage de sécurité électrique.
Aujourd’hui, la boîte d’encastrement ne se limite plus à un simple boîtier de raccordement. Elle devient un composant essentiel, notamment dans un contexte où la domotique et les équipements connectés prennent de plus en plus de place dans nos habitats. Une pose soignée et conforme prévient aussi bien les défauts électriques que les désordres esthétiques, favorisant la longévité des installations. Que vous planifiez de moderniser votre maison ou d’intervenir sur une installation existante, les conseils pratiques présentés ici vous permettront d’aborder chaque étape avec confiance et précision.
En bref :
- Boîte d’encastrement : élément central pour intégrer prises, interrupteurs et luminaires dans les murs sans compromettre la sécurité.
- Pose facile : réussir la découpe, la fixation murale et le câblage des boîtes avec les bons outils et méthodes.
- Norme NF C 15-100 : respect impératif des dimensions, distances et sécurités pour éviter risques d’incendie et défauts de connexion.
- Outils nécessaires : perceuse avec scie trépan, pince à dénuder, tournevis adapté, mètre, protections, pour une pose précise et sécurisée.
- Conseils pratiques : choisir le type de boîte adéquat selon le mur (maçonnerie ou plaque de plâtre), prévoir assez d’espace pour la domotique et appareils modernes.
- Travaux bricolage accessibles mais à faire avec précaution : appel à un électricien qualifié recommandé pour toute complexité ou doute.
Pourquoi choisir la bonne boîte d’encastrement est crucial pour une installation électrique sécurisée
La boîte d’encastrement est bien plus qu’un simple support : elle est le cœur même de votre installation murale. Elle sert non seulement à protéger les connexions électriques, mais aussi à assurer la solidité et la continuité de votre installation électrique dans le temps. Que vous installiez un interrupteur pour piloter un éclairage ou une prise multiple montée en saillie dans un mur ancien, choisir un modèle adapté au type de mur est une exigence primordiale.
Les murs en maçonnerie classique – béton, brique ou parpaing – requièrent des boîtes robustes, généralement en plastique rigide ou en métal, fixées soit par vissage soit par scellement au mortier. Elles doivent résister aux contraintes mécaniques – vibrations, chocs éventuels – pour garantir qu’aucun câble ne se déplace ou ne se déconnecte. Par opposition, les murs creux comme ceux en plaque de plâtre nécessitent des boîtes légères à griffes écartables qui viennent se caler derrière la cloison pour une fixation optimale sans fragiliser la structure.
En 2026, l’évolution de la norme NF C 15-100 insiste sur la qualité et la dimension des boîtes d’encastrement : une profondeur suffisante pour accueillir les câbles et les mécanismes domotiques sans contraintes, une étanchéité accrue dans les pièces humides à travers des modèles spécifiques (IP44 et plus). Cela démontre combien la sélection et la pose méticuleuse sont des étapes où le moindre défaut peut provoquer des risques d’incendie ou de dysfonctionnement. Une boîte mal choisie ou mal positionnée va compliquer les interventions futures et réduire la sécurité électrique globale.
Finalement, la boîte d’encastrement vous garantit :
- Une esthétique aboutie : finis les câbles visibles et les installations peu soignées.
- Une protection optimale contre la poussière, l’humidité, mais aussi les manipulations accidentelles ou volontaires.
- Une conformité réglementaire stricte : indispensable, car les assurances exigent aujourd’hui le respect des normes pour valider les sinistres liés à des problèmes électriques.
- Une maintenance facilitée : accès aisé aux connexions en cas de nécessité, sans avoir à détériorer le mur.
Les types de boîtes d’encastrement adaptées aux différents supports muraux et leurs dimensions
Le choix du modèle de boîte d’encastrement dépend essentiellement du support mural, de la nature de l’installation, mais aussi du type de mécanisme à intégrer.
Les catégories principales de boîtes selon le support
Voici un tableau synthétique des différents types de boîtes en fonction du mur :
| Type de boîte | Support adapté | Caractéristiques clés |
|---|---|---|
| Boîte pour maçonnerie | Murs béton, brique, parpaing | Robuste, fixation par vis ou scellement, résistante aux chocs |
| Boîte pour plaque de plâtre (mur creux) | Cloisons sèches, plaques de plâtre | Légère, fixation par griffes écartables, découpe nette au trépan |
| Boîte BBC (Bâtiment Basse Consommation) | Tout type de mur | Étanchéité à l’air renforcée, préserve l’isolation thermique |
| Boîte étanche | Zones humides, extérieur | Haute protection IP44 à IP65, résistance à l’humidité et poussière |
Les normes actuelles imposent souvent une profondeur minimale de 40 à 50 mm, surtout avec l’arrivée de prises USB murales ou d’interrupteurs connectés. Ces derniers demandent en effet plus d’espace pour le câblage et la carte électronique. Pour apprendre à intégrer ce type d’équipement, il peut être utile de consulter un guide spécialisé sur l’installation de prises USB murales.
Dimensions standard selon la forme et usage
Les dimensions doivent être choisies pour permettre une pose fiable et un accès confortable au mécanisme :
| Type de boîte | Dimensions courantes | Types de mécanismes concernés |
|---|---|---|
| Boîte carrée | 65×65 mm, 75×75 mm | Interrupteurs, prises standard monoposte |
| Boîte ronde | Ø 67 mm, Ø 85 mm | Luminaires encastrés, spots LED |
| Boîte rectangulaire | 100×50 mm, 150×50 mm | Multiples prises, interrupteurs groupés |
Veillez à toujours respecter les espacements recommandés par la norme NF C 15-100 notamment pour la hauteur d’installation et la distance entre points électriques (minimum 15 cm). Ces étapes minimisent aussi les risques d’erreurs dans un montage d’un câblage en va-et-vient complexe.
Les outils nécessaires pour tracer, découper et fixer une boîte d’encastrement en toute sécurité
S’équiper des bons outils est indispensable pour réussir une pose propre, rapide, conforme et sécurisée. N’oubliez jamais que certains gestes mal réalisés peuvent compromettre l’intégrité de votre installation ou entraîner des risques sérieux pour la sécurité électrique.

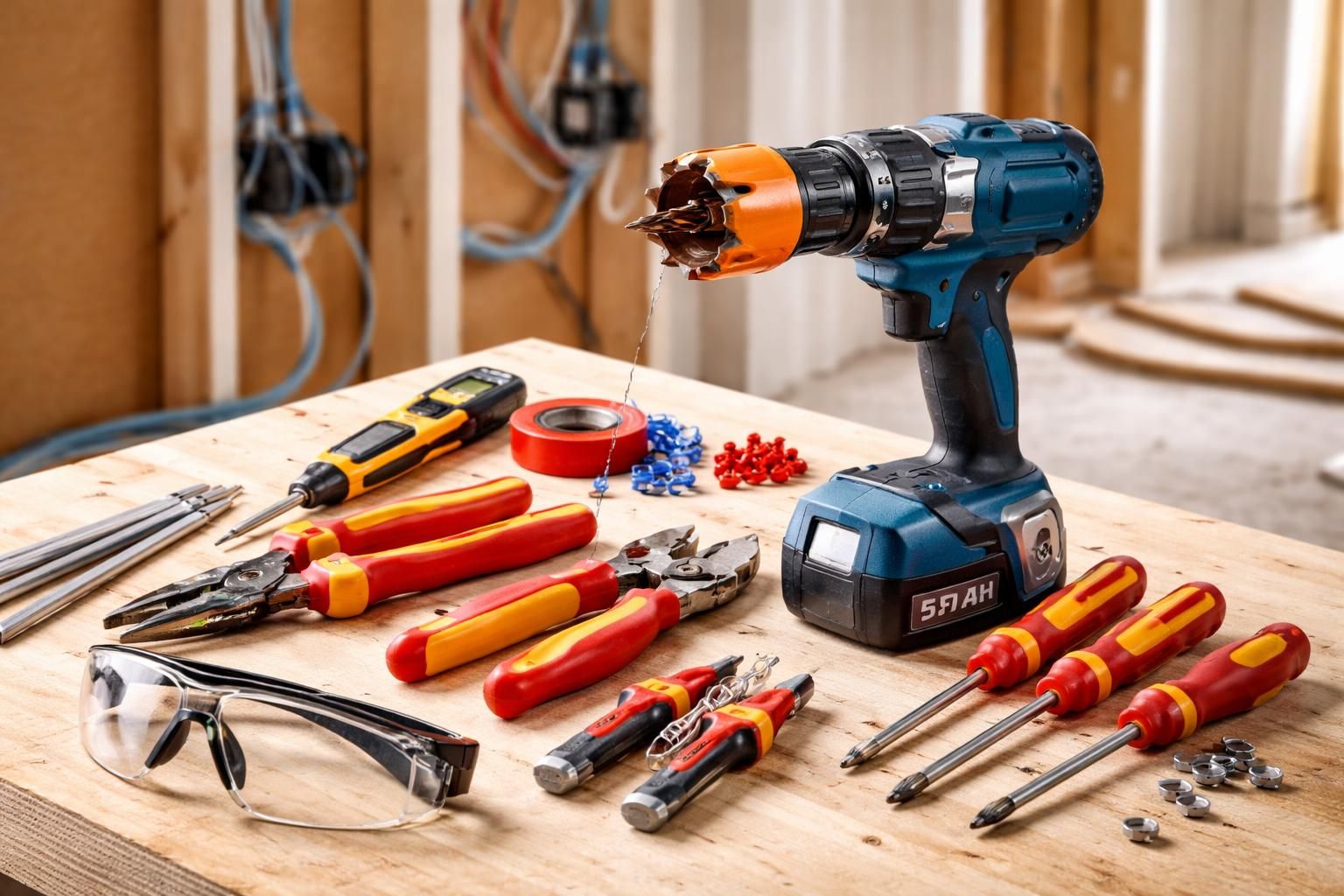

Liste des outils indispensables
- Perceuse avec scie trépan (scie cloche) : utilisée pour tracer et découper précisément les trous dans les murs en plaques ou maçonnerie.
- Mètre ruban et crayon : pour repérer et marquer avec précision l’emplacement des boîtes, en tenant compte des hauteurs réglementaires.
- Pince à dénuder : essentielle pour couper proprement la gaine et dénuder les conducteurs sans endommager le cuivre.
- Pince coupante : utile pour couper les câbles à la bonne longueur, évitant les excès ou tiraillements inutiles.
- Tournevis adapté : généralement cruciforme ou plat, indispensable pour serrer correctement les bornes et les vis de fixation.
- Lunettes de protection : indispensables pour se protéger des poussières et débris lors du perçage et de la découpe murale.
- Truelle à enduire et papier abrasif fin : pour les finitions après pose et ajustement des boîtes, notamment avec les plaques de plâtre.
Pour un résultat optimal, il est conseillé de bien vérifier avant la découpe qu’aucun câble, tuyau ou réseau de plomberie ne passe à l’endroit choisi. À défaut, des détecteurs spécifiques existent pour localiser ces obstacles invisibles.
La précision du tracé couplée à la qualité de la découpe conditionnent la facilité de la fixation murale. Une boîte mal insérée ou mal calée peut poser des difficultés lors du câblage et compromettre la protection des conducteurs.
Étapes d’installation pour une pose de boîte d’encastrement efficace, sûre et conforme
Le respect des étapes installation est gage d’une sécurité électrique optimale et d’un rendu professionnel. L’ordre et la rigueur sont des alliés précieux, que vous soyez bricoleur amateur ou professionnel.
- Préparation et repérage : localisez précisément la position de la boîte sur le mur, en respectant les hauteurs réglementaires (en général entre 0,90 et 1,30 m pour les prises et interrupteurs). Utilisez un crayon fin et un mètre pour tracer une forme correspondant à la taille de la boîte sélectionnée.
- Couper l’alimentation : avant toute manipulation électrique, il est impératif de couper le courant au tableau électrique principal pour éviter les risques d’électrocution.
- Perçage et découpe : percez l’ouverture à l’aide de la perceuse munie d’une scie trépan adaptée. Portez systématiquement des lunettes de protection pour éviter les blessures.

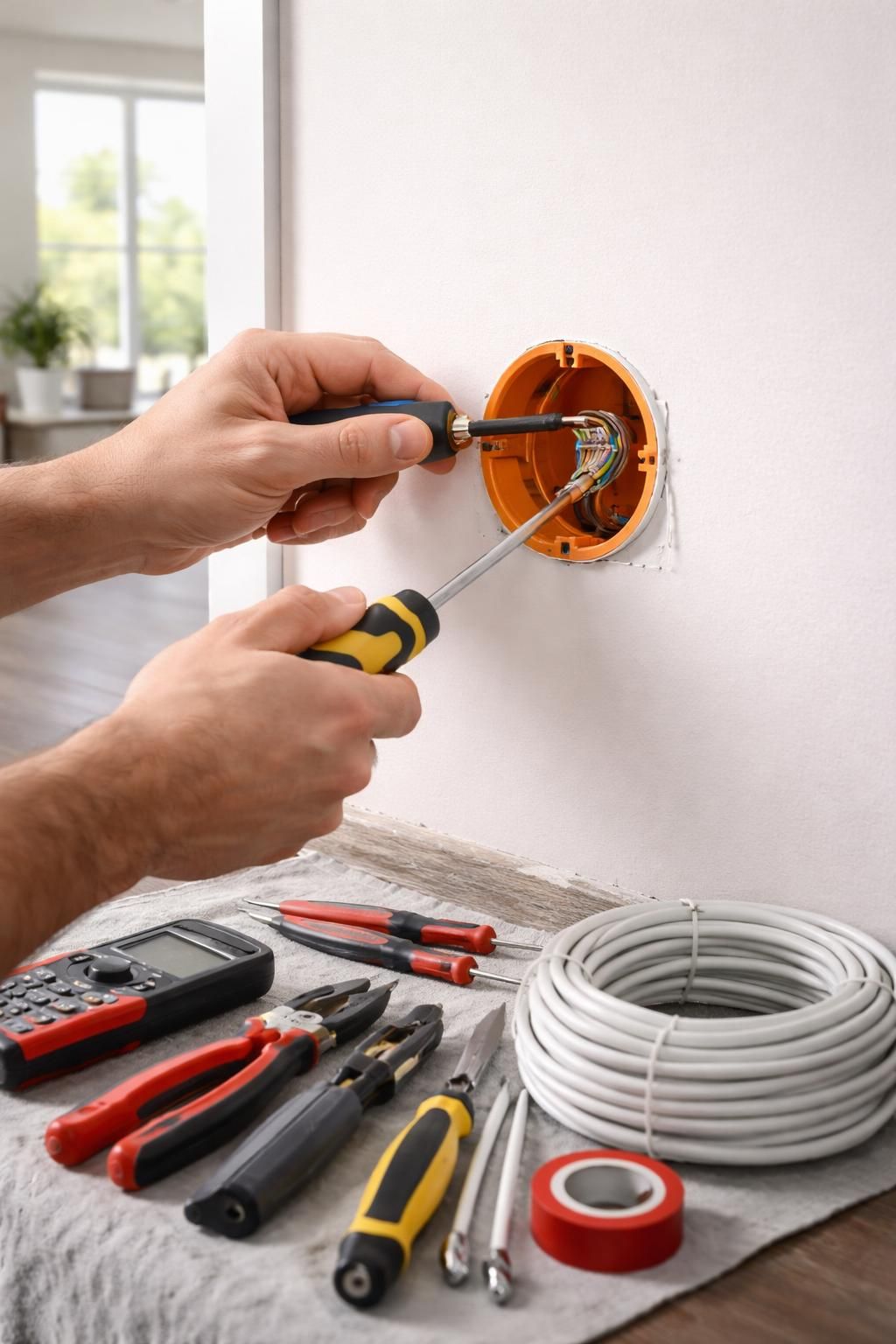

- Insertion et fixation : insérez la boîte d’encastrement dans l’ouverture. Pour les murs en plaque de plâtre, déployez les griffes et serrez les vis pour assurer une fixation solide. Pour la maçonnerie, utilisez des vis et chevilles adaptées ou un scellement au mortier.
- Passage et préparation des câbles : faites passer les gaines électriques à l’intérieur, puis préparez les câbles en retirant l’isolant avec la pince à dénuder sur environ 10 mm.

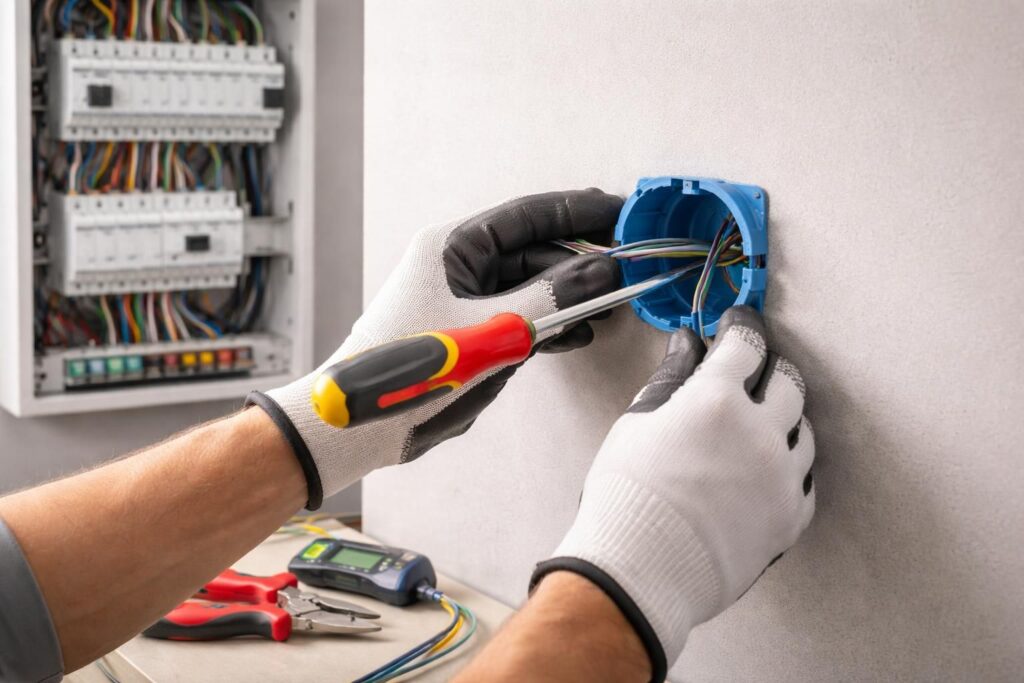

- Raccordement électrique : connectez les conducteurs aux bornes des mécanismes en respectant strictement le code couleur : marron ou rouge pour la phase, bleu pour le neutre, jaune/vert pour la terre. Utilisez un tournevis adapté pour une fixation ferme des fils.
- Vérification : une fois les connexions faites, contrôlez la continuité électrique à l’aide d’un testeur. Cela permet de détecter d’éventuelles erreurs avant de refermer.
- Finalisation : une fois la boîte en place et le câblage vérifié, fixez le mécanisme (prise, interrupteur) et posez la plaque de finition. Effectuez un nettoyage des surfaces autour pour une esthétique soignée.
Si les mécanismes à assembler sont un peu complexes, par exemple un volet roulant connecté WiFi, il est essentiel de bien s’assurer du bon espace disponible dans la boîte d’encastrement et d’une bonne connexion pour éviter des dysfonctionnements.
Conseils pratiques d’électricien pour optimiser votre pose de boîtes d’encastrement et garantir sécurité et esthétique
Au-delà des étapes techniques, certains réflexes peuvent améliorer nettement votre installation et le confort ultérieur. Voici une liste des meilleures pratiques pour une installation électrique durable et conforme :
- Vérifier la profondeur : prévoyez une boîte suffisamment profonde pour éviter une compression excessive des câbles qui pourrait provoquer un échauffement et mettre en danger la sécurité électrique.
- Toujours ajuster la boîte pour qu’elle affleure le mur, évitant ainsi un décalage incompatible avec la plaque de finition et les mécanismes.
- Utiliser des boîtes d’encastrement étanches (norme IP44 ou supérieure) dans les pièces humides telles que cuisines et salles de bain, pour une protection contre l’humidité.
- Organiser proprement les câbles à l’intérieur de la boîte pour faciliter le raccordement et limiter les risques de court-circuit.
- Marquer clairement le circuit électrique pour faciliter les interventions futures, notamment dans les installations complexes comme un va-et-vient multipoints.
- Documenter son installation avec photos, schémas et étiquettes, une étape souvent négligée qui rend pourtant la maintenance beaucoup plus simple.
- Ne jamais négliger la sécurité : si un doute subsiste, contacter un électricien qualifié garantit que regulation électrique et règles de sécurité seront bien respectées.
Respecter ces conseils permet de limiter les défauts d’installation, comme les boîtes mal fixées ou les câbles endommagés, points critiques pouvant générer des sinistres ou défaillances.
Avec un peu d’adresse et les bonnes informations, pas besoin d’être professionnel pour réaliser cette étape capitale en toute sécurité et avec un résultat propre et professionnel. L’essentiel est de respecter chaque étape d’installation avec rigueur et méthode.
Quelle différence entre une boîte pour maçonnerie et une pour plaque de plâtre ?
Les boîtes pour maçonnerie sont robustes et fixées par vissage ou scellement dans un mur plein, tandis que celles pour plaques de plâtre sont légères et équipées de griffes écartables qui s’accrochent derrière la cloison creuse.
Comment choisir la bonne dimension de boîte d’encastrement ?
La taille dépend du nombre de mécanismes et du type d’appareils encastrés. Prenez des boîtes de 65×65 mm minimum pour prises et interrupteurs standards, plus grandes si vous installez plusieurs éléments ou équipements connectés.
Quels outils sont indispensables pour une pose correcte ?
Une perceuse équipée d’une scie trépan, un mètre, un crayon, une pince à dénuder, une pince coupante, un tournevis et des lunettes de protection sont les outils de base pour garantir une pose sûre et soignée.
Comment assurer la sécurité électrique lors de l’installation ?
Respectez la norme NF C 15-100, coupez toujours l’alimentation avant intervention, effectuez des connexions rigoureuses avec le bon code couleur, et utilisez des boîtes adaptées à chaque pièce, notamment étanche en milieux humides.
Peut-on poser soi-même une boîte d’encastrement ?
La pose est accessible aux bricoleurs avertis en suivant les étapes installation et avec les outils nécessaires. Toutefois, en cas de doute, surtout pour des rénovations complexes, il est recommandé de faire appel à un électricien qualifié.
