Le choix du diamètre gaine électrique est une étape cruciale dans la réussite de toute installation électrique, qu’elle soit neuve ou en rénovation. La gaine joue un rôle fondamental en protégeant les câbles électriques et en facilitant leur passage et maintenance future. Si le diamètre est mal choisi, cela peut provoquer des surchauffes, des difficultés de tirage, voire des dommages irréversibles aux câbles, compromettant ainsi la sécurité de votre installation. La norme NF C 15-100 impose des règles strictes concernant ce diamètre, ainsi que sur le choix du type de gaine selon l’environnement d’usage. En 2026, avec l’évolution des besoins notamment en domotique ou en bornes de recharge, anticiper le « passage câble gaine » est devenu indispensable pour éviter des travaux coûteux ultérieurs.
L’usage intérieur privilégie généralement la gaine ICTA (Isolant Cintrable Transversalement Annelé), souple et facile à poser dans les cloisons, tandis que l’extérieur et l’enfouissement requièrent des gaines TPC (Tube Protection Courant), nettement plus résistantes mécaniquement. Le choix du diamètre s’appuie sur un calcul précis lié à la section câble et au coefficient de remplissage recommandé – généralement un tiers de la section totale des câbles pour optimiser le tirage. Un bon dimensionnement garantit non seulement la protection du câble électrique mais aussi la conformité aux normes électriques françaises, avec une sécurité accrue lors des interventions ou lors d’un éventuel sinistre.
- Bien choisir sa gaine électrique pour respecter la norme NF C 15-100
- Différences entre gaines ICTA et TPC selon leur usage
- Comment calculer la dimension gaine câble adaptée
- Étapes clés pour vérifier la conformité d’une gaine enterrée
- Erreurs fréquentes à éviter et coûts liés à un mauvais choix
Comprendre l’importance du diamètre gaine électrique dans votre installation électrique
Le choix du diamètre d’une gaine électrique ne se limite pas à une simple question de taille. Il s’agit d’une décision technique qui impacte directement la protection câble électrique, la sécurité de l’habitation et la facilité des opérations de maintenance. Une gaine trop étroite rendra le tirage des câbles difficile, provoquant frottements, échauffements et risques d’abîmer les isolants, ce qui peut engendrer des courts-circuits ou pannes. À long terme, cette erreur se manifeste souvent par une usure prématurée des câbles et des coûts de remise en état élevés.
À l’inverse, une gaine trop large augmente le prix des matériaux et occupe un volume inutile dans les parois ou les tranchées. Elle peut aussi compliquer la stabilité des câbles, notamment dans les réseaux enterrés où l’espace est limité. Le critère du diamètre n’est donc pas à négliger. En résumant les règles applicables :
- Respectez la norme NF C 15-100 qui fixe les critères notamment pour les profondeurs d’enfouissement et la protection des câbles.
- Anticipez l’ajout futur de nouveaux câbles (domotique, fibre optique, borne de recharge) en optant pour un diamètre supérieur si nécessaire.
- Le diamètre doit permettre un coefficient de remplissage maximal d’environ un tiers de la section utile pour le passage des câbles.
En pratique, il est souvent conseillé de faire appel à un professionnel pour dimensionner précisément le diamètre de la gaine. Ce choix évite des erreurs lourdes de conséquences qui pourraient par exemple mettre en péril le raccordement d’un équipement de forte puissance ou entraîner une incompatibilité entre le diamètre et la section câble utilisée.
Différences techniques entre gaine ICTA et gaine TPC : choix du diamètre selon l’environnement
Une première étape essentielle avant de déterminer le diamètre gaine électrique est la distinction entre différents types de gaines selon leur environnement d’utilisation. Le choix matériau est en effet indissociable du choix du diamètre, et doit répondre à la fois aux contraintes mécaniques, aux normes de sécurité incendie et à la facilité d’installation.

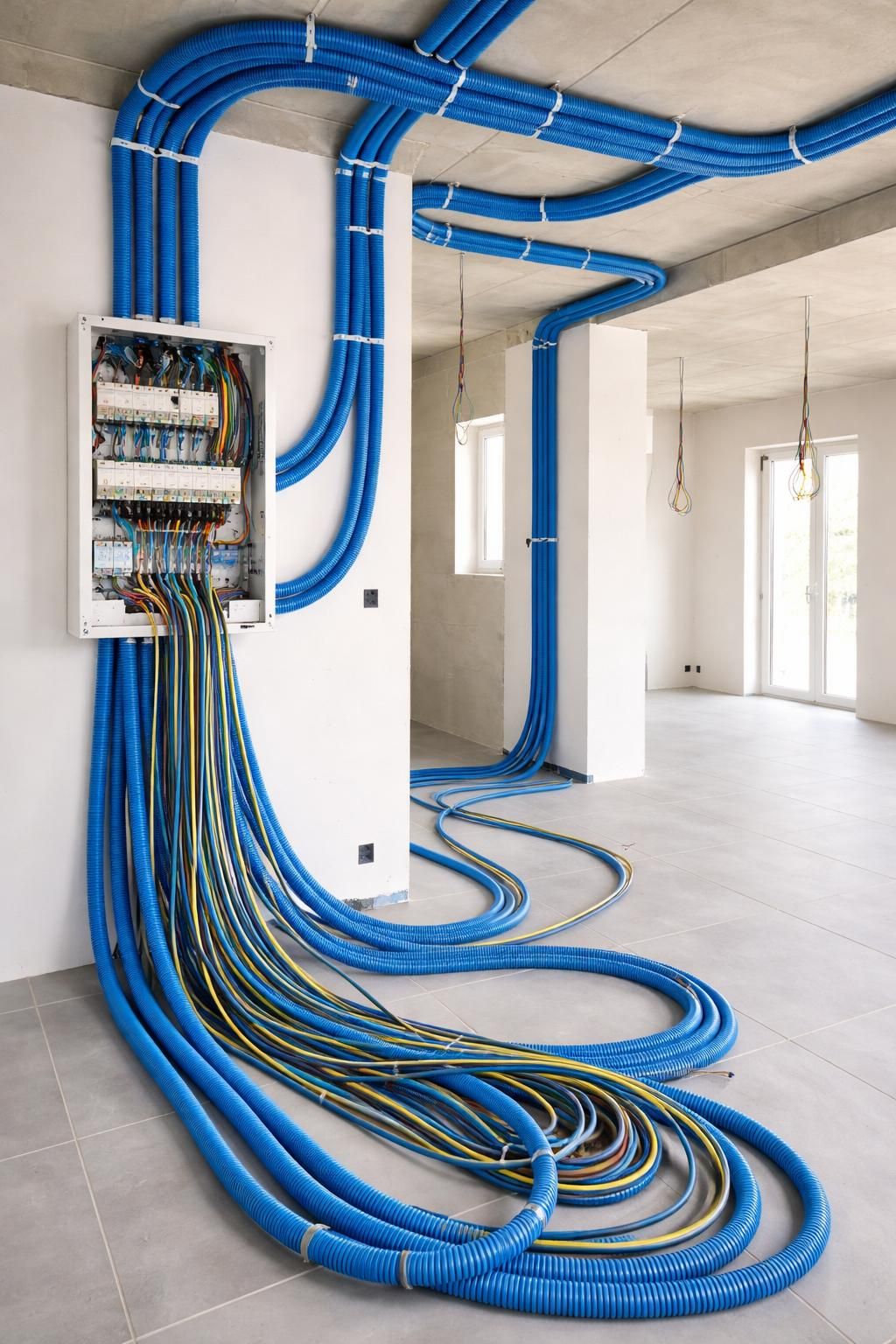

La gaine ICTA pour usage intérieur

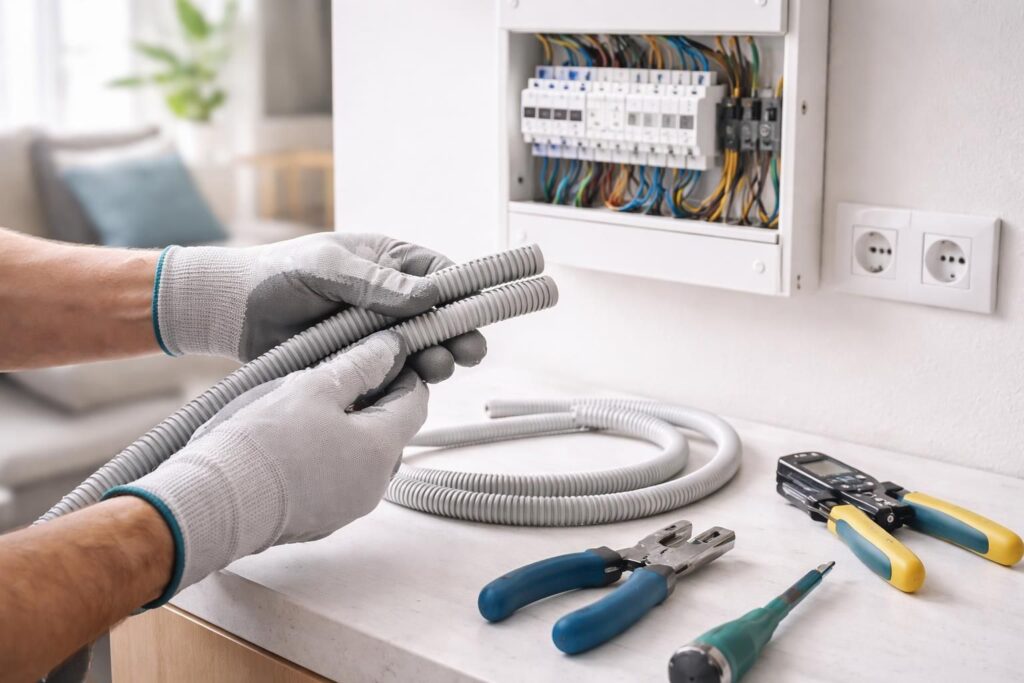

La gaine ICTA (Isolant Cintrable Transversalement Annelé) est spécialement conçue pour un usage intérieur. Elle est souple, annelée et facile à cintrer, ce qui la rend idéale pour passer dans les cloisons ou faux plafonds. Elle est généralement sans halogène, limitant les fumées toxiques en cas d’incendie, ce qui est obligatoire selon la norme NF C 15-100. Le choix du diamètre dans ce cas doit permettre un tirage agréable des câbles, avec une marge suffisante pour des interventions ultérieures.
Les diamètres standards pour ICTA en résidentiel se situent souvent entre 16 et 32 mm. La pose doit respecter les recommandations de tenue au feu et aux contraintes mécaniques légères des environnements intérieurs. Par exemple, un circuit d’éclairage nécessitera souvent une gaine de 16 mm contenant 3 fils de 1,5 mm², tandis qu’un circuit prises demandera plutôt 20 mm pour 3 fils de 2,5 mm².
La gaine TPC pour usage extérieur et enterré
Pour un usage extérieur ou en enfouissement, la gaine TPC (Tube de Protection Courant) est obligatoire. Fabriquée en polyéthylène, elle est résistante aux UV, à l’humidité et aux agressions mécaniques (écrasement, perforations, rongeurs). Elle se présente en plusieurs diamètres allant de 40 mm à plus de 90 mm pour les câbles très puissants. Un diamètre adapté est indispensable pour respecter les normes et faciliter le tirage sans endommager.

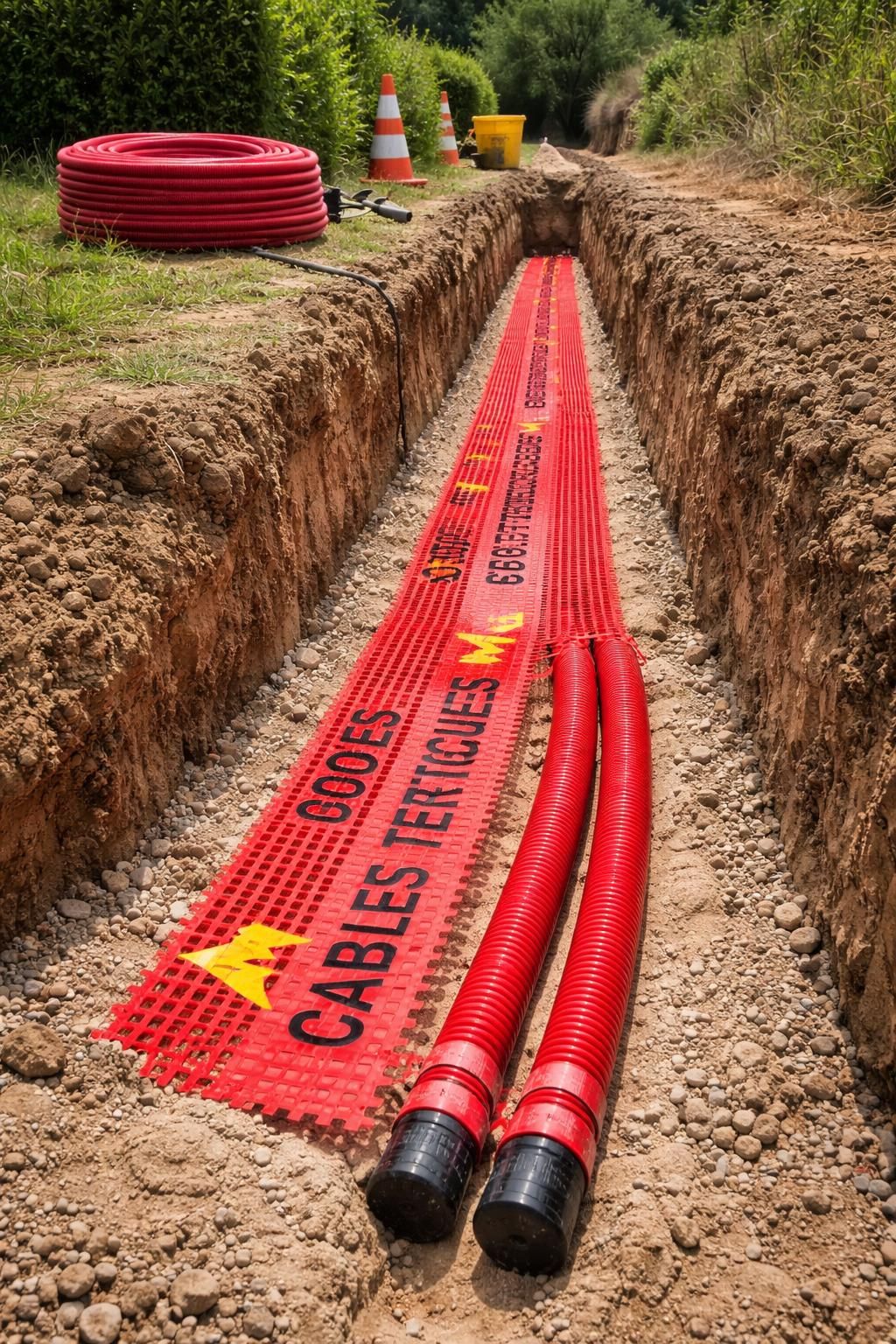

De plus, la pose de gaine TPC doit être conforme à la norme NF C 15-100 sur les profondeurs d’enfouissement (minimum 50 cm sous sol non carrossable, 85 cm sous chaussée carrossable) et la présence d’un grillage avertisseur à 20 cm au-dessus. La gaine TPC étant rigide, son diamètre influe aussi sur la facilité de pose et la mise en œuvre technique (raccords, manchons).
Pour les installations combinant circuits forts et faibles, la gaine TPC se déclinera en couleurs différentes (rouge pour courant fort, verte pour telecom) afin d’éviter les interférences et respecter la séparation physique imposée par la réglementation.
Calculer la dimension gaine câble : méthode et tableaux pratiques
Pour éviter toute erreur dans le choix de la gaine, il est nécessaire de calculer précisément le diamètre en fonction du nombre et de la section des câbles à insérer. La règle fondamentale repose sur le coefficient remplissage, qui doit rester inférieur à un tiers de la section intérieure de la gaine pour garantir un tirage fluide et la sécurité électrique.
- Calculer la somme des sections des fils électriques concernés, en mm². Par exemple, pour trois fils de 1,5 mm², la somme est de 3 x 1,5 = 4,5 mm².
- Se référer aux tableaux des fabricants ou aux abaques normalisées pour choisir la gaine correspondant à cette somme.
- Choisir toujours la gaine au palier supérieur pour anticiper des extensions futures ou pour ne pas limiter l’installation.
| Section du fil électrique | Section totale (mm²) |
|---|---|
| 1,5 mm² | 8,55 mm² |
| 2,5 mm² | 11,9 mm² |
| 6 mm² | 22,9 mm² |
| 10 mm² | 36,3 mm² |
| 16 mm² | 50,3 mm² |
| Diamètre gaine électrique | Tiers de section (mm²) |
|---|---|
| 16 mm | 30 mm² |
| 20 mm | 52 mm² |
| 25 mm | 88 mm² |
| 32 mm | 155 mm² |
Par exemple, un circuit d’éclairage avec 3 conducteurs de 1,5 mm² nécessite une gaine de 16 mm, qui accepte jusqu’à 30 mm² en tiers de section. Pour un circuit avec 3 fils de 2,5 mm², une gaine de 20 mm est adaptée conformément aux normes.
Pour des câbles d’alimentation extérieurs ou enterrés, les diamètres dépassent souvent 63 mm, en fonction de la section requise. Dans ce cas, la dimension est souvent liée à la facilité d’installation en tranchée, et à la conformité stricte avec la NF C 15-100.
Vérifier la conformité d’une gaine électrique enterrée : norme NF C 15-100 et points clés
Le respect de la norme NF C 15-100 est un gage de sécurité et de pérennité pour toute installation électrique. Lors de l’enfouissement de gaines, plusieurs points doivent être systématiquement contrôlés :
- Profondeur minimale d’enfouissement : 50 cm sous sol non carrossable, 85 cm sous voie carrossable.
- Distance minimale entre gaines et autres canalisations : au moins 20 cm afin d’éviter tout contact ou interférence électromagnétique.
- Présence d’un grillage avertisseur à 20 cm au-dessus de la gaine, indispensable pour prévenir les accidents lors de creusements ultérieurs.
- Contrôle visuel des marquages : lettres et numéros doivent correspondre aux spécifications du fabricant, attestant de la qualité et conformité au type de pose.
- État de la gaine : absence d’écrasement, perforation ou fissure visible.
En cas de doute, une inspection plus approfondie par un électricien qualifié est fortement recommandée. Cela permettra de sécuriser l’installation et d’éviter des coûts de remise en conformité élevés en cas de contrôle ou sinistre. La documentation rigoureuse du projet (plan, référentiel des gaines utilisées, liste des câbles tirés) facilite également la maintenance et la gestion des évolutions ultérieures.
Bonne pratiques, erreurs à éviter et coût pour bien choisir sa gaine électrique
Bien choisir sa gaine électrique demande de conjuguer normes, anticipation et savoir-faire. Voici les bonnes pratiques essentielles :
- Évaluer précisément le diamètre nécessaire avec un calcul adapté et des abaques certifiés.
- Utiliser des gaines adaptées à l’environnement : ICTA pour l’intérieur, TPC pour l’extérieur et l’enfouissement.
- Respecter les profondeurs réglementaires d’enfouissement et poser systématiquement un grillage avertisseur.
- Installer des regards ou manchons de transition pour faciliter les interventions futures et les changements de diamètre.
- Documenter intégralement l’installation avec plans et fiches techniques.
- En cas de travaux complexes ou d’autorisations de voirie, faire appel à un électricien qualifié.
Les erreurs courantes incluent le choix d’un diamètre trop petit, entraînant un tirage difficile et un risque de surchauffe, ou au contraire un diamètre trop grand sans raison, engendrant des coûts inutiles. Ne pas respecter les profondeurs d’enfouissement ou omettre le grillage avertisseur présente un risque accru d’intervention d’urgence et d’assurance refusée.
Le coût moyen pour la pose d’une gaine électrique ICTA varie généralement entre 3 et 8 euros le mètre linéaire selon le diamètre et la complexité du chantier. Pour une gaine TPC enterrée, les prix montent entre 10 et 25 euros le mètre, installation et matériaux compris. L’investissement initial est donc à pondérer avec les économies futures liées à la sécurité et la facilité des maintenances.
Anticiper un agrandissement, comme l’ajout d’une borne de recharge ou d’un système domotique, touche à la notion stratégique du choix du diamètre. Cette anticipation évite des tranchées supplémentaires coûteuses. Pour anticiper ces besoins, le recours aux guides pratiques comme le tutoriel pour installer gaine ICTA sera pertinent pour maîtriser les bases de la pose et gagner en confiance.
Quelle est la différence principale entre ICTA et TPC ?
La gaine ICTA est souple et utilisée en intérieur pour protéger les câbles dans les cloisons, avec une résistance au feu adaptée. La TPC est rigide, conçue pour l’extérieur et l’enfouissement, offrant une résistance mécanique renforcée et un intérieur lisse facilitant le tirage.
Comment vérifier la conformité d’une gaine électrique enterrée ?
Vous devez vérifier la profondeur d’enfouissement conforme à la norme NF C 15-100, la présence d’un grillage avertisseur 20 cm au-dessus de la gaine, la distance avec d’autres canalisations d’au moins 20 cm, ainsi que les marquages indiquant la qualité et la classification de la gaine.
Quel diamètre de gaine choisir pour plusieurs câbles ?
Il faut additionner les sections des câbles et comparer cette somme au tiers de la section intérieure de la gaine. En cas d’incertitude, il est conseillé d’augmenter le diamètre ou de séparer les circuits en plusieurs gaines pour garantir une bonne protection et un tirage aisé.
Peut-on enterrer un câble sans gaine ?
Seuls certains câbles spécifiques et adaptés peuvent être enterrés sans gaine, mais la norme NF C 15-100 recommande fortement l’utilisation de gaines TPC pour toutes les autres installations afin d’assurer la protection mécanique et la facilité d’entretien.
Comment identifier un besoin de changement de gaine ?
Des symptômes comme un tirage difficile, des signaux perturbés en domotique, des fissures visibles sur la gaine ou l’absence de grillage avertisseur dans des tranchées anciennes indiquent souvent un besoin de remplacement ou d’amélioration. Faire vérifier l’installation par un professionnel est alors conseillé.
