Installer un câblage pour volet roulant filaire dans une habitation moderne est devenu un indispensable pour conjuguer confort et sécurité. Face à la démocratisation des systèmes motorisés, bien comprendre les spécificités techniques et la norme NF C 15-100 est primordial pour éviter les erreurs qui peuvent compromettre la fiabilité de votre installation. Qu’il s’agisse d’un projet neuf ou d’une rénovation, ce guide complet vous accompagne pas à pas avec des conseils pratiques, des schémas adaptés et des recommandations pour un câblage volet roulant conforme, sécurisé et durable.
Le câblage filaire reste la solution la plus stable et robuste pour motoriser vos volets roulants, malgré l’essor des commandes radio ou connectées. Maîtriser le branchement à trois fils, ses enjeux électriques, et savoir choisir le matériel nécessaire vous permettra d’éviter les complications comme un moteur défectueux ou un dysfonctionnement lié à un mauvais branchement. Ce guide technique est conçu pour vous aider à réussir l’installation volet roulant filaire, en soulignant les règles de sécurité câblage indispensables ainsi que la maintenance volet roulant à anticiper.
Comprendre le câblage volet roulant filaire à 3 fils pour une installation maîtrisée
Le principe du câblage volet roulant à 3 fils repose sur un système simple mais précis, qui assure le contrôle du moteur via une alimentation électrique sécurisée. Il s’agit d’une configuration à la fois classique et fiable, largement utilisée en électricité volet roulant, offrant un bon compromis entre simplicité de pose et performance.
Composition et fonction des trois fils indispensables
Un volet roulant motorisé à trois conducteurs comprend généralement :
- Le fil de phase (rouge ou brun) : il apporte la tension électrique principale vers le moteur.
- Le fil neutre (bleu) : sert de retour électrique vers le tableau de distribution.
- Le fil de commande (noir ou marron/gris) : permet d’orienter la direction du moteur en envoyant l’ordre de monter ou descendre le volet.
Cette répartition doit respecter rigoureusement le code couleur normalisé pour préserver la sécurité de l’usager et faciliter toute maintenance ultérieure. Par exemple, confondre la phase avec le neutre peut entraîner une panne irréversible du moteur ou un risque électrique non négligeable.
Différences avec les autres systèmes de câblage
En comparaison avec les systèmes à deux fils, souvent plus simples mais moins précis, le câblage à trois fils permet une gestion plus fine des commandes. Par rapport aux configurations à quatre fils, le modèle à trois fils réduit la complexité du montage sans pour autant sacrifier la sûreté.
Cette configuration demeure le choix recommandé pour toute installation volet roulant filaire en conformité avec la norme NF C 15-100, qui impose notamment la présence d’un circuit dédié protégé par un disjoncteur de 16A maximum, et un interrupteur différentiel pour éviter tout accident électrique.
Schémas types et interprétation pour réussir votre installation
Le schéma câblage pour volet roulant 3 fils est simple mais varie selon le type d’interrupteur choisi :
- Interrupteur avec inverseur : conçu pour commander la montée et la descente depuis un même bouton, ce système est standard dans les installations filaires fixes.
- Commutation par bouton poussoir : plus sécurisé, il envoie une impulsion au moteur pour faire bouger le volet, idéal dans la domotique filaire.
- Branchement direct au tableau : utilisé pour une gestion centralisée de plusieurs volets à l’aide d’un boîtier de commande centralisé.
Bien lire et interpréter les schémas permet d’éviter les erreurs courantes comme une inversion des fils de commande qui ferait fonctionner le volet à l’envers. Le respect strict des couleurs et des connexions doit être un réflexe systématique lors du câblage.
Les étapes clés pour un câblage volet roulant filaire sécurisé et conforme
La réussite de votre installation repose sur une méthode rigoureuse et le respect des prérequis de sécurité indispensables à toute intervention électrique. Voici les étapes détaillées qui garantissent un câblage volet roulant fiable et durable.
Préparation de l’installation et sécurité électrique obligatoire
Avant toute manipulation :
- Coupez impérativement l’alimentation générale au niveau du tableau électrique. Utilisez un testeur de tension pour vérifier l’absence totale de courant sur les fils concernés.
- Identifiez soigneusement le sens des fils : la phase, le neutre et la commande selon la couleur pour éviter toute inversion nuisible.
- Privilégiez les connecteurs automatiques modernes (type Wago) : ils assurent une connexion fiable et durable, contrairement aux dominos traditionnels qui peuvent se desserrer avec le temps.
- Prévoir l’emplacement sécurisé de l’interrupteur : il doit être accessible et conforme aux règles d’équipement électrique intérieur selon la norme NF C 15-100.
Montage du câblage selon un schéma standard
Une fois ces préparatifs réalisés :
- Reliez le fil neutre (bleu) du moteur à la borne neutre du tableau ou du circuit d’alimentation.
- Connectez la phase (rouge ou brun) au côté « L » de l’interrupteur, en provenance du tableau électrique.
- Du côté interrupteur, branchez les deux fils de commande (noir et marron/gris) qui vont piloter la montée et la descente. Ces fils se raccordent directement aux bornes correspondantes du moteur.
La phase ne passe donc jamais directement par le moteur, elle est commandée via l’interrupteur qui agit comme un relais électrique de sécurité. Cela garantit notamment que le volet ne fonctionne que lorsque l’utilisateur l’autorise volontairement.
Conseils pour une installation durable et sans faille
Pour éviter le dysfonctionnement ou l’usure rapide :
- Évitez les torsions excessives et pliez les câbles sans forcer durant le passage dans les gaines apparentes ou invisibles.
- Contrôlez visuellement chaque connexion après serrage. Une connexion mal faite peut occasionner des arcs électriques ou une perte partielle du courant.
- Ne négligez pas la mise à la terre. Ce fil vert/jaune est crucial, même s’il n’apparait pas dans les trois fils du moteur, il doit être raccordé à la structure métallique du volet et au tableau.
- Respectez les distances minimales entre des câbles de puissance et les câbles de commande pour limiter les interférences et garantir une commande fiable.
Choisir et installer le bouton commande filaire adapté à votre volet roulant
Le bouton commande filaire joue un rôle central dans la maniabilité et la sécurité d’un volet roulant électrique. En 2026, plusieurs technologies sont disponibles, chacune avec ses avantages selon les situations.
Types d’interrupteurs pour commande filaire
Les modèles courants comprennent :
- Interrupteur à bascule/inverseur : simple à installer, il permet l’inversion du sens de rotation du moteur en changeant la position du bouton.
- Bouton poussoir (ou va-et-vient) : souvent associé à un micro-module, il envoie une impulsion au moteur et est privilégié en domotique filaire pour une commande plus souple.
- Commande centralisée : un boîtier permet de piloter plusieurs volets depuis un emplacement unique, idéale pour les grandes maisons ou bâtiments professionnels.

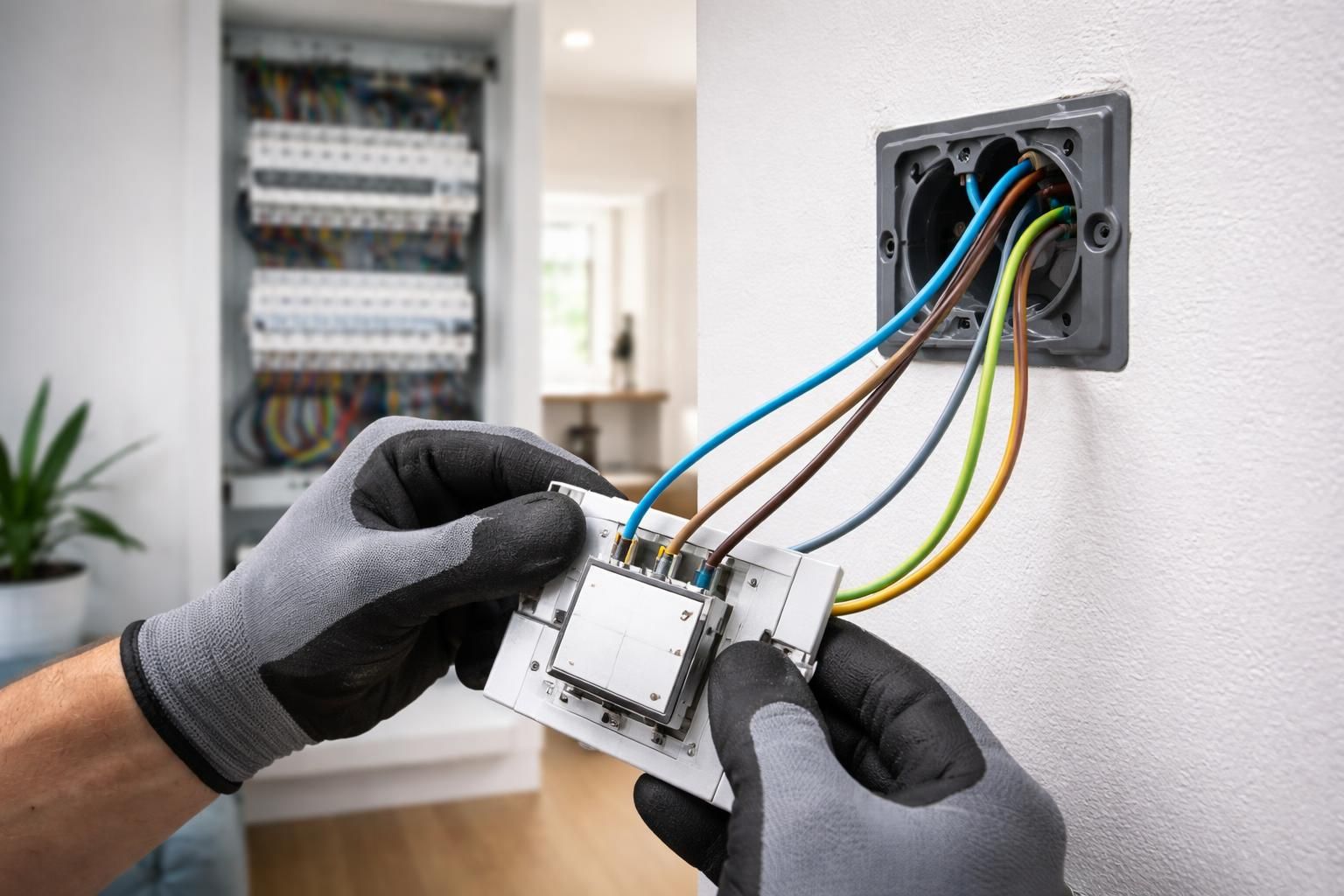

Installation et câblage du bouton commande filaire
La pose doit suivre les instructions du fabricant et respecter la correspondance des fils :
- Phase arrivant sur borne « L ».
- Les sorties vers le moteur pour montée et descente sur bornes distinctes.
- Respect scrupuleux du code couleur des fils pour éviter toute inversion, notamment entre la montée (souvent noir) et la descente (marron).
Le câblage doit être réalisé avec soin en veillant à ce qu’aucun fil ne soit dénudé hors des connexions et que toutes les bornes soient bien serrées.
Avantages et limites des commandes filaires versus radio
Une commande filaire garantit une robustesse inégalée et l’absence de perturbations radio. En revanche, elle nécessite un câblage précis et un accès aux murs, ce qui peut compliquer certaines rénovations. Les alternatives radio simplifient parfois l’installation mais peuvent subir des interférences ou exiger des batteries à remplacer régulièrement.
Pour intégrer la domotique, le câblage filaire reste une base idéale, notamment grâce à la possibilité d’ajouter un module de commande connecté derrière l’interrupteur existant, optimisant ainsi la sécurité et le confort d’utilisation tout en conservant la simplicité du filaire.
Dépannage courant et conseils pratiques pour la maintenance volet roulant filaire
Une fois votre volet roulant filaire installé, il est essentiel de surveiller régulièrement son bon fonctionnement afin d’éviter les pannes dangereuses ou handicapantes, surtout en hiver ou dans les zones exposées.
Problèmes fréquents liés au câblage volet roulant à 3 fils
Les principaux dysfonctionnements surviennent généralement à cause de :
- Inversion des fils de commande : le volet fonctionne à l’envers (descente au lieu de montée) ; il suffit de permuter les fils au niveau de l’interrupteur.
- Mauvais raccordement ou absence de terre : augmente les risques d’électrocution ou d’usure prématurée du moteur.
- Fins de course mal réglées : le volet ne s’arrête pas correctement, forçant le moteur et provoquant des bruits ou des blocages mécaniques.
- Vieillissement du matériel : câbles abîmés, connecteurs oxydés ou moteur fatigué nécessitent une intervention rapide.
Entretien régulier et précautions pour prolonger la vie du volet
Pour une maintenance volet roulant efficace :
- Contrôlez périodiquement la solidité des connexions au tableau et derrière l’interrupteur.
- Nettoyez le tablier et vérifiez l’état des glissières pour éviter que des débris bloquent la course.
- Veillez à intercaler une pause suffisante entre les montées et descentes pour ne pas surchauffer le moteur.
- Si un problème persiste malgré ces vérifications, faites appel à un électricien qualifié pour sécuriser et fiabiliser votre installation.
| Problème électrique | Cause possible | Solution recommandée |
|---|---|---|
| Volet ne répond pas | Absence de tension ou interrupteur défectueux | Vérifier l’alimentation et tester/interchanger l’interrupteur |
| Volet monte au lieu de descendre | Inversion des fils de commande | Permuter les fils au niveau de l’interrupteur |
| Volet bloque à mi-course | Défaut de réglage des fins de course | Effectuer un réglage fin précis |
| Arrêt moteur fréquent | Surchauffe ou court-circuit | Contrôler connexions, changer le moteur si nécessaire |
Pour des conseils avancés sur la programmation et la domotique, il est conseillé de consulter des plateformes spécialisées comme masterdomotique.com qui offre de nombreuses ressources sur les volets connectés et leur automatisation.
Les normes et réglementations en vigueur pour l’installation volet roulant filaire en 2026
L’installation d’un volet roulant électrique filaire doit impérativement respecter la norme NF C 15-100, référence majeure en électricité domestique. Cette norme impose un certain nombre d’exigences relatives à la sécurité câblage, la protection du circuit et la mise à la terre.
Exigences majeures de la norme NF C 15-100 pour les volets roulants

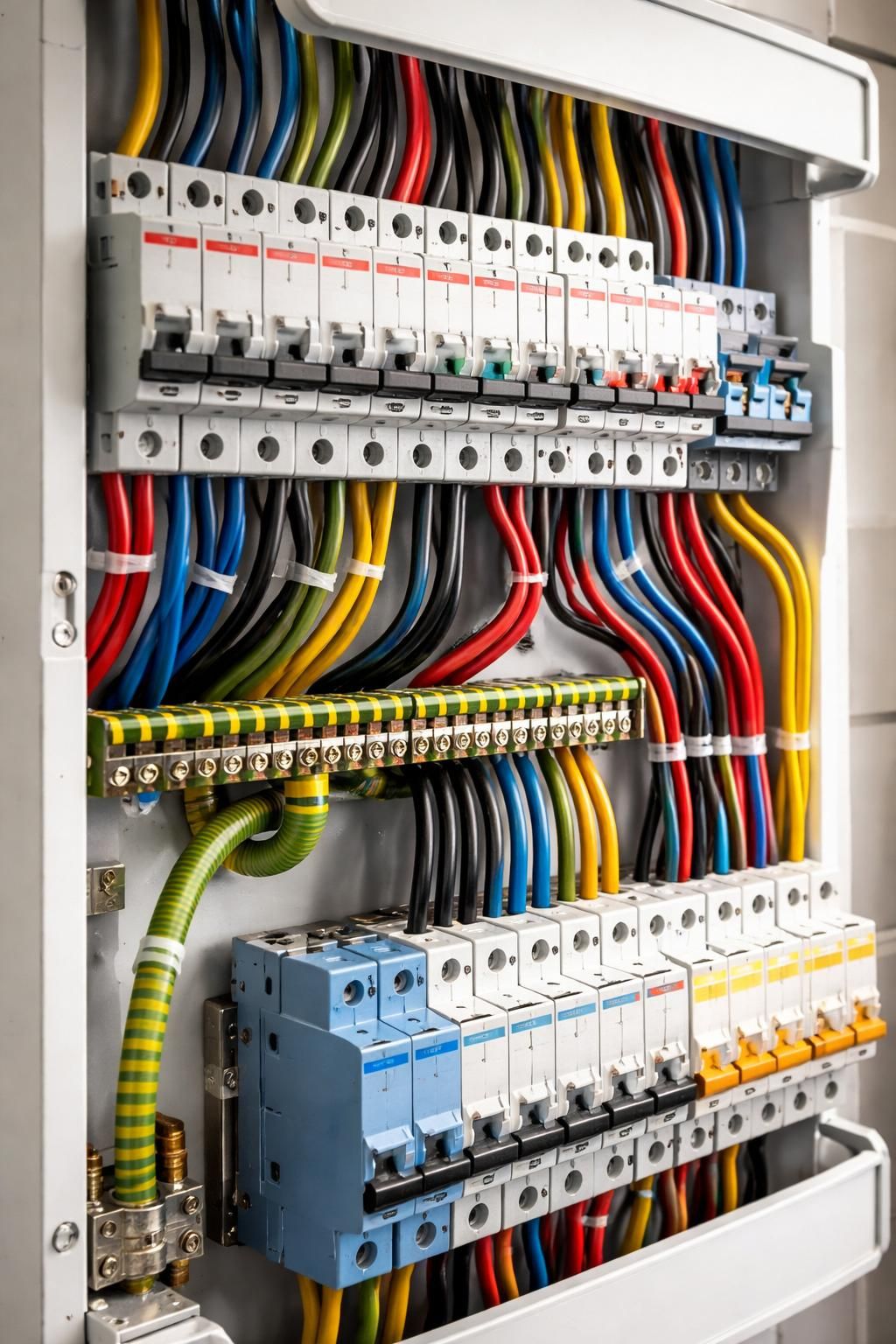

- Disjoncteur dédié : le circuit volet roulant doit être protégé par un dispositif différentiel de 30 mA ainsi qu’un disjoncteur adapté, souvent calibré entre 10 et 16A selon la puissance du moteur.
- Section minimale des câbles : une section de 1,5 mm² est recommandée pour assurer une bonne tenue thermique et éviter la surchauffe.
- Distinction claire entre phase, neutre et terre : via le respect strict du code couleur pour faciliter la maintenance et éviter les risques d’erreur.
- Mise à la terre fiable : obligatoire pour tout volet en métal ou installation intégrant des éléments conducteurs.
Le non-respect de ces exigences peut non seulement compromettre la sécurité, mais aussi entraîner une invalidation des assurances habitation en cas d’incident. Il est donc vivement conseillé de solliciter un électricien qualifié, surtout si vous n’êtes pas expérimenté en électricité.
Avantages de la domotique filaire pour volet roulant en conformité
En 2026, la domotique filaire conserve une place de choix en offrant une meilleure fiabilité et une sécurité supérieure comparé aux systèmes sans fil. Elle répond également parfaitement aux critères de la norme NF C 15-100. L’installation d’interrupteurs connectés ou modules dédiés pour volet roulant filaire améliore le confort sans complexifier le câblage d’origine selon ce guide spécialisé. Dans les projets où la sécurité et la pérennité priment, il s’agit souvent de la meilleure option.
Pour comprendre comment intégrer une commande filaire dans un système connecté évolué, des ressources comme masterdomotique.com présentent des solutions concrètes compatibles avec les moteurs les plus courants du marché.
Quelle est la couleur des fils pour un volet roulant à 3 fils ?
La phase est généralement rouge ou brun, le neutre est bleu, et le fil de commande est noir ou marron/gris. Le vert/jaune est réservé à la mise à terre.
Peut-on brancher plusieurs volets roulants sur le même interrupteur ?
Non, chaque moteur doit être alimenté par une commande distincte ou via un système de centralisation avec relais adapté afin d’éviter les retours de courant et dommages.
Quelle section de câble utiliser pour le câblage volet roulant ?
La norme NF C 15-100 recommande une section de câble de 1,5 mm², protégée par un disjoncteur 10A à 16A selon la puissance du moteur.
Que faire si le volet monte alors que je presse la commande descente ?
Il faut couper l’alimentation et inverser les fils de commande monté/descente sur l’interrupteur pour corriger le sens de rotation.
Puis-je commander mes volets roulants filaires à distance ?
Oui, avec l’ajout d’un module connecté adapté, vous pouvez piloter vos volets à distance depuis un smartphone ou via un système domotique, tout en conservant la sécurité du câblage filaire.
