La boîte de dérivation est un élément incontournable dans l’univers de l’électricité domestique. Elle joue un rôle crucial dans la gestion, la répartition et la protection des connexions électriques au sein d’une habitation. Ce composant discret mais fondamental vous permet d’organiser efficacement le câblage électrique et de garantir la sécurité électrique de votre installation, tout en facilitant d’éventuelles interventions futures. Que vous envisagiez de moderniser votre installation, d’ajouter une prise ou un point lumineux, ou simplement de mieux comprendre les fondamentaux du câblage, maîtriser l’usage de la boîte de dérivation est une étape essentielle.
Disposant d’une vaste gamme de modèles adaptés à diverses configurations et contraintes d’installation, la boîte de dérivation peut se présenter en version encastrée, plus esthétique et intégrée dans la maçonnerie, ou en version en saillie, idéale pour des applications en extérieur ou dans des zones techniques comme des garages et caves. Son rôle premier est de distribuer le courant électrique de manière sécurisée entre différents points de votre installation, tout en permettant un accès facilité aux connexions pour la maintenance électrique et les modifications ultérieures. En 2026, la conformité aux normes NF C 15-100 reste un gage de sécurité indispensable, garantissant que vos raccordements sont protégés contre les risques d’électrocution, d’incendie et de dégradation prématurée.
Les fondamentaux de la boîte de dérivation dans une installation électrique
La boîte de dérivation, souvent appelée boîte de jonction ou boîte de raccordement, est une boîte isolante qui contient des connecteurs pour réaliser les connexions électriques entre plusieurs câbles. Contrairement à un tableau électrique qui sert à protéger et commander l’ensemble des circuits, la boîte de dérivation a pour fonction de regrouper et redistribuer le courant aux différents appareils (prises, interrupteurs, éclairages) en aval d’un disjoncteur.
Elle offre une solution pratique, notamment lorsque la longueur des câbles ne suffit pas pour relier directement deux appareils ou lorsqu’il est nécessaire d’ajouter un nouvel élément sans modifier en profondeur le tableau électrique. Cette boîte peut être placée à proximité du tableau ou plus en aval dans une pièce, toujours à un endroit accessible pour permettre une maintenance rapide et sécurisée.
Différents modèles en fonction des besoins

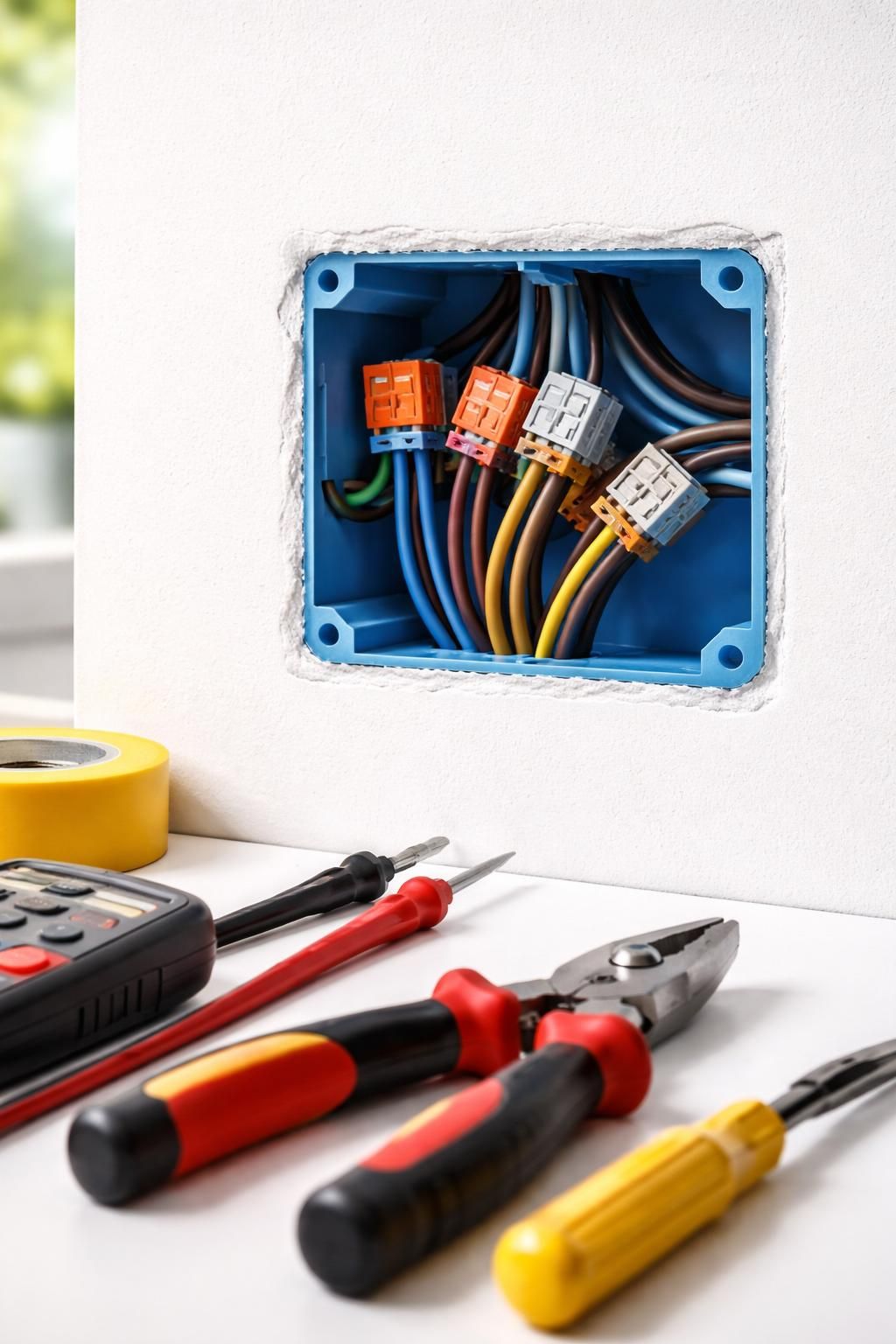

Selon la configuration de vos murs et la nature de votre installation, vous choisirez entre des boîtes de dérivation d’encastrement ou en saillie. L’encastrement est privilégié pour un résultat esthétique, notamment dans les zones de vie. Ces boîtiers sont insérés dans une cavité du mur, placés dans des plaques de plâtre ou des maçonneries. Parmi ces boîtes, les modèles jaunes sont adaptés aux cloisons sèches, tandis que les versions vertes ou rouges conviennent aux murs en brique ou parpaing. Dans tous les cas, la boîte doit assurer une étanchéité à l’air stricte pour se conformer à la norme NF C 15-100.
À l’opposé, les boîtes de dérivation en saillie, souvent en plastique robuste et avec un indice IP55 minimum, sont utilisées dans les milieux humides ou peu esthétiques tels que garages, caves, extérieurs ou combles. Elles disposent d’un couvercle étanche qui préserve autant les connexions électriques que les usagers.
Les boîtes varient également en forme (carrées, rectangulaires ou rondes) et en taille, afin d’accueillir un certain nombre de câbles. Choisir la taille adaptée est important pour éviter tout encombrement qui pourrait poser des risques de surchauffe ou de mauvais contacts.
Guide méthodique pour raccorder une boîte de dérivation en toute sécurité
Le raccordement d’une boîte de dérivation doit impérativement respecter les règles de sécurité électrique, notamment celles qui encadrent la norme NF C 15-100. Bien que l’intervention d’un électricien qualifié soit toujours recommandée, comprendre les étapes permet de mieux appréhender les contraintes et la complexité des travaux.
Le matériel nécessaire pour un câblage conforme et sécurisé
Avant toute intervention, il convient de sélectionner le bon matériel : la boîte de dérivation adaptée à son emplacement (encastrée ou en saillie), des dominos électriques (ou borniers) conformes aux normes pour assurer des connexions sécurisées et fiables, ainsi que les câbles électriques adaptés à l’intensité et à la section requises par le circuit. Un multimètre est indispensable pour couper l’alimentation et vérifier l’absence de courant avant toute manipulation.
Étapes clés du raccordement pas à pas
- Couper l’alimentation générale au tableau électrique pour éviter tout risque d’électrocution et vérifier l’absence de courant avec un multimètre.
- Positionner la boîte soit en saillie (visser la boîte sur un support propre, en utilisant chevilles et vis adaptées), soit en encastré (pratiquer des rainures dans le mur, insérer la boîte, et reboucher avec un enduit si nécessaire).
- Passer les gaines de câbles et y insérer les fils, en veillant à laisser une marge d’environ 1 cm à l’intérieur de la boîte pour permettre les raccordements.

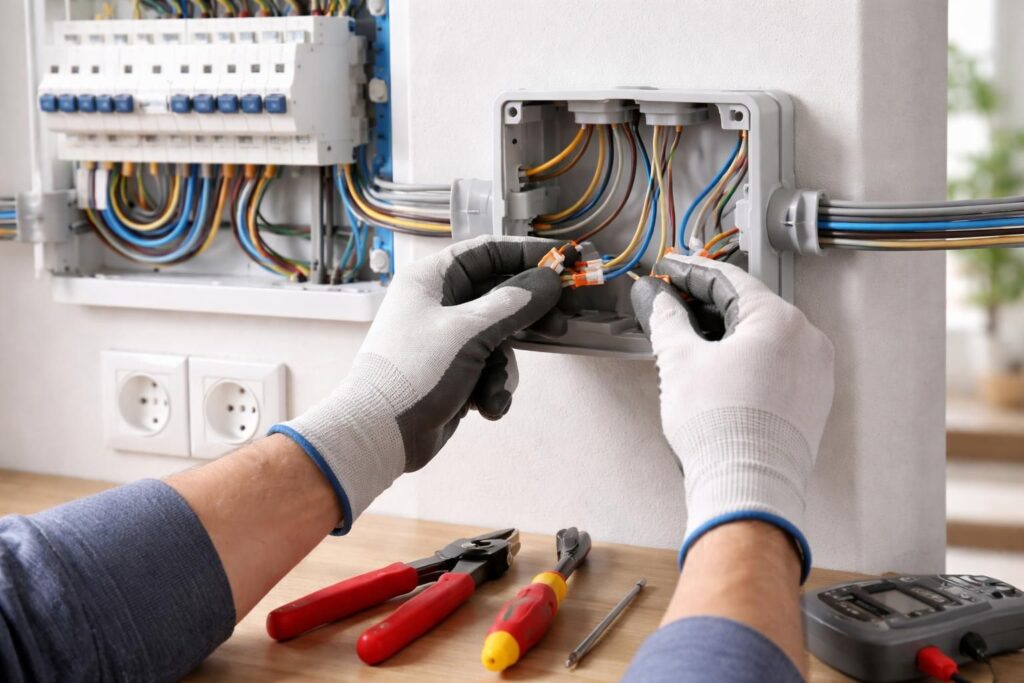

- Dénuder les fils sur environ 12 millimètres, puis effectuer les raccordements dans la boîte via les dominos en respectant scrupuleusement les codes couleur (bleu pour neutre, rouge ou noir pour phase, vert/jaune pour la terre).
- Contrôler la solidité des connexions pour éviter tout faux contact ou surchauffe ultérieure.
- Refermer la boîte, avec mention écrite ou schéma des connexions au dos du couvercle, facilitant les opérations de maintenance ultérieures.
- Réactiver l’alimentation pour tester la continuité et le bon fonctionnement de la partie installée.
Ce protocole assure la sécurité électrique, limite les risques de mauvais fonctionnement et répond aux exigences réglementaires.
L’intérêt réglementaire et sécuritaire de la boîte de dérivation selon la norme NF C 15-100
La norme NF C 15-100 reste la référence obligatoire en matière d’installation électrique domestique en France. Elle impose que toutes les connexions électriques soient correctement protégées, accessibles et réalisées dans un conteneur adapté. La boîte de dérivation répond parfaitement à cette exigence puisqu’elle assure :
- La protection mécanique des points de raccordement contre l’abrasion et les chocs.
- La protection contre l’humidité et la poussière, notamment dans les environnements exposés ou humides grâce aux boîtes étanches (indice IP44 à IP55).
- L’accessibilité aux connexions facilite la maintenance électrique, la détection de défauts, et les interventions sans devoir ouvrir les boîtiers de prises ou interrupteurs.
- La sécurité des utilisateurs en limitant les risques de courts-circuits, de dégradation ou de contacts accidentels avec les connexions électriques.
Le non-respect de ces règles peut exposer à des dangers importants comme les courts-circuits, déclenchements intempestifs de disjoncteurs, voire des risques d’incendie. Pour mieux connaître les solutions de raccordement sécurisées et la pose de prises électriques conformes, vous pouvez consulter des ressources spécifiques sur poser une prise électrique en toute sécurité.
Quand et pourquoi la boîte de dérivation devient-elle indispensable ?
Bien que l’usage d’une boîte de dérivation ne soit pas toujours obligatoire, elle devient indispensable dans plusieurs cas concrets :
- Prolongation des câbles : il est interdit de laisser des connexions à l’air libre. La boîte de dérivation protège ces jonctions.
- Création de nouveaux circuits : lorsqu’un nouvel élément électrique est ajouté à un circuit existant, la boîte de dérivation facilite ce raccordement sans modifier le tableau électrique.
- Installations en milieu humide ou extérieur : la boîte doit être étanche et garantir une protection électrique optimale, comme exigé par la norme NF C15-100 relative aux prises de terre et protection.
- Maintenance régulière : elle facilite le dépannage, la détection des courts-circuits ou la réparation en cas de fusible grillé ou différentiel qui saute. Vous pouvez voir comment procéder étape par étape dans notre guide remédier à un fusible grillé.
Une boîte de dérivation offre donc un équilibre entre sécurité et fonctionnalité. Elle est également un moyen efficace d’organiser les multiples circuits d’une maison, notamment dans le cadre d’une pieuvre électrique pour un pré-câblage propre et rigoureux.
Recommandations pratiques et prix indicatifs pour l’installation d’une boîte de dérivation
Il est crucial de prendre en compte certains critères pour choisir et installer la bonne boîte de dérivation :
- Évaluation de la charge : le nombre de fils et l’intensité électrique estimée déterminent la taille et la nature du boîtier.
- Compatibilité avec le support : bien choisir le modèle adapté à la construction (plaques de plâtre, murs en maçonnerie, espaces humides).
- Respect des normes : la boîte doit offrir une protection conforme à la norme NF C 15-100, avec des indices d’étanchéité adaptés.
- Accessibilité : installer la boîte à au moins 5 cm du sol et dans un endroit facile d’accès pour un entretien futur.
En matière de budget, compter :
| Type de Boîte | Prix moyen (en euros) | Caractéristiques principales |
|---|---|---|
| Boîte d’encastrement standard | 5 à 15 € | Idéale pour l’intérieur, discrète, adaptée aux matériaux courants |
| Boîte en saillie étanche IP55 | 10 à 30 € | Pour milieux humides et extérieur, robuste avec couvercle étanche |
| Boîte de dérivation XL / grande capacité | 20 à 50 € | Convient aux installations complexes avec beaucoup de câbles |
L’intervention d’un professionnel qualifié garantira non seulement un raccordement conforme et sécurisé mais aussi la validité de votre assurance responsabilité décennale en cas de sinistre. Pour installer un interrupteur double ou gérer d’autres aspects du câblage électrique, il est essentiel de maîtriser les bonnes pratiques professionnelles pour assurer une sécurité durable.
Qu’est-ce qu’une boîte de dérivation et à quoi sert-elle ?
La boîte de dérivation est un boîtier isolant destiné à regrouper et protéger les connexions électriques entre plusieurs câbles, facilitant la distribution du courant vers différents points de votre installation.
Dois-je forcément faire appel à un professionnel pour installer une boîte de dérivation ?
Pour garantir la sécurité électrique et la conformité aux normes NF C 15-100, il est fortement recommandé de faire appel à un électricien qualifié, même si certains particuliers compétents peuvent réaliser l’installation eux-mêmes en respectant les règles strictes de sécurité.
Puis-je installer une boîte de dérivation dans une pièce humide ?
Oui, il existe des boîtes de dérivation étanches avec un indice IP55 ou plus, conçues spécialement pour les environnements humides ou extérieurs, garantissant ainsi la protection électrique nécessaire.
Est-il possible de faire des connexions directement dans les boîtiers de prise ?
Cela est possible uniquement si les connexions restent accessibles et si le nombre de fils à relier est limité. Cependant, pour des installations complexes ou des prolongations, l’utilisation d’une boîte de dérivation est vivement recommandée.
Quels risques si la boîte de dérivation n’est pas conforme ?
Une boîte non conforme expose à des risques de courts-circuits, d’incendie, ou de panne récurrente. Elle compromet également la validité des garanties d’assurance en cas d’accident.
