En bref :
- Comprendre les types de motorisation est essentiel pour adapter l’alimentation électrique de votre volet roulant.
- La norme NF C 15-100 impose des règles strictes concernant la protection et le câblage des circuits destinés aux volets roulants.
- Une source d’alimentation dédiée, protégée par un disjoncteur 10A, est indispensable pour garantir la sécurité électrique.
- Le choix du mode de commande — filaire ou radio — influence le schéma de raccordement électrique et la facilité d’installation.
- La localisation du moteur (gauche ou droite) détermine la position des câbles d’alimentation, un aspect souvent négligé mais crucial.
- Le dépannage passe par la vérification méthodique des alimentations, des fins de course et des commandes, avec le recours systématique à un électricien qualifié en cas de doute.
Choisir la bonne motorisation pour un câblage volet roulant réussi
Avant d’aborder le câblage et l’alimentation électrique de votre volet roulant électrique, il est important de distinguer les différents types de motorisation. Ce choix conditionne la complexité de l’installation et la manière dont le volet sera alimenté et commandé.
Le moteur tubulaire filaire reste la solution la plus classique. Il requiert un câblage direct vers un interrupteur, permettant une commande simple montée/descente du volet. Cette méthode, fiable et économique, impose cependant de tirer le câble depuis un point d’alimentation jusqu’à l’interrupteur puis vers le moteur. Les câbles utilisés sont généralement de section 1,5 mm², conformes à la norme NF C 15-100, et doivent comporter les connexions phase, neutre et terre.
Par opposition, la motorisation radio offre un énorme confort : la commande s’effectue sans fil via une télécommande, évitant ainsi le passage de câbles encombrants le long du mur. Dans ce cas, l’alimentation électrique est amenée directement au moteur, via une boite de dérivation proche de la menuiserie. Le module récepteur radio est intégré soit dans le moteur, soit dans un coffret dédié. Ce choix facilite aussi la domotisation ultérieure de l’habitat.
Pour les passionnés de domotique, il existe des motorisations évoluées utilisant des protocoles propriétaires comme io-homecontrol ou des systèmes plus écologiques intégrant des capteurs solaires. Ces solutions automatisent la commande en fonction des conditions extérieures et s’intègrent aisément dans un ensemble connecté.
Le tableau ci-dessous résume les caractéristiques principales selon le type de motorisation :
| Type de motorisation | Commande | Installation électrique | Avantages | Coût indicatif |
|---|---|---|---|---|
| Moteur filaire classique | Interrupteur filaire | Câblage 3 fils (phase, neutre, terre) | Économique, fiable | 100 – 200 € |
| Motorisation radio | Télécommande sans fil | Alimentation moteur directe, module radio intégré | Confort, domotique facile | 150 – 350 € |
| io-homecontrol | Commande bidirectionnelle | Alimentation spécifique intégrée | Domotique avancée, programmation | 300 – 600 € |
| Motorisation solaire | Automatique selon ensoleillement | Alimentation autonome via batterie et capteur | Écologique, sans câblage externe | 350 – 700 € |
Ce choix initial aura un impact direct sur le raccordement électrique et la disposition des câbles dans votre habitation. La motorisation déterminera également la commande volet roulant, qu’il faudra penser dès la conception ou la rénovation pour assurer une installation facile et sécurisée.
Respecter la norme NF C 15-100 pour une alimentation électrique sécurisée de votre volet roulant
La norme NF C 15-100 régit strictement l’installation électrique domestique en France, garantissant la sécurité électrique des usagers. Elle impose notamment que les circuits électriques des volets roulants soient dédiés et protégés.
Un volet roulant électrique doit être alimenté par un circuit spécialisé distinct des prises de courant ou de l’éclairage. Ce circuit doit comprendre un disjoncteur divisionnaire calibré généralement à 10 A, adapté à la puissance typique des moteurs tubulaires (entre 20 et 100 W selon la taille du volet).
La section des conducteurs électriques est également standardisée : 1,5 mm² suffit dans la grande majorité des cas, avec trois fils à utiliser impérativement : phase (rouge ou marron), neutre (bleu) et terre (jaune/vert). Tous ces fils doivent être raccordés conformément aux codes couleurs pour éviter toute confusion qui pourrait engendrer un risque d’électrocution.
La protection différentielle 30 mA est obligatoire sur l’ensemble du circuit pour prévenir les risques liés aux fuites de courant électrique. Elle garantit ainsi une coupure rapide en cas de défaut.
Pour les installations comportant plusieurs volets dans un même logement, il est possible de regrouper les circuits de ces volets sous un unique disjoncteur 10A, via une boite de dérivation correcte pour la distribution du courant.
Voici quelques recommandations essentielles issues de la norme:
- Interdiction de brancher un volet roulant sur un circuit dédié à des prises ou à l’éclairage afin d’éviter tout risque de surcharge ou de court-circuit.
- Utilisation obligatoire d’un disjoncteur 10A avec la section 1,5mm² pour l’ensemble des conducteurs alimentant le moteur du volet.
- Respect scrupuleux des connexions neutre, phase et terre pour assurer une sécurité optimale et la conformité à la norme.
Le respect de ces prescriptions est capital pour garantir une installation conforme, sécurisée, et pérenne. En cas de doute sur l’interprétation ou la mise en œuvre, il est vivement conseillé de faire appel à un électricien qualifié.
Procédure pas à pas pour amener et raccorder l’alimentation électrique du volet roulant
Le raccordement électrique d’un volet roulant commence par l’identification claire de la source d’alimentation et du trajet des câbles. Il s’agit de suivre une procédure méthodique pour garantir une installation facile et sécurisée.
1. Identifier l’emplacement du moteur et la position du câble
Le moteur peut être situé à gauche ou à droite du volet. Cette localisation est primordiale car elle détermine l’endroit où amener le câble d’alimentation. Le repérage se fait depuis l’intérieur de la pièce :
- Si le moteur est à droite en regardant de l’intérieur, l’alimentation devra arriver à droite.
- Si le moteur est à gauche, on amènera les câbles côté gauche.
Cette étape évite de longs travaux de câblage supplémentaires et garantit un passage propre des fils.
2. Amener l’alimentation depuis le tableau électrique
L’alimentation doit provenir d’un tableau électrique équipé d’un disjoncteur 10A dédié aux volets roulants. La section des câbles doit être de 1,5 mm². Selon la configuration, l’alimentation peut passer directement du tableau électrique vers chaque volet, ou transiter par une boîte de dérivation si plusieurs volets sont équipés.
Pour réaliser ceci dans les règles de l’art, il faut :
- Couper le courant au niveau du disjoncteur général avant toute manipulation.
- Utiliser des câbles de qualité et adaptés pour éviter toute perte de tension ou problème futur.
- Respecter la continuité de la terre pour la sécurité électrique.

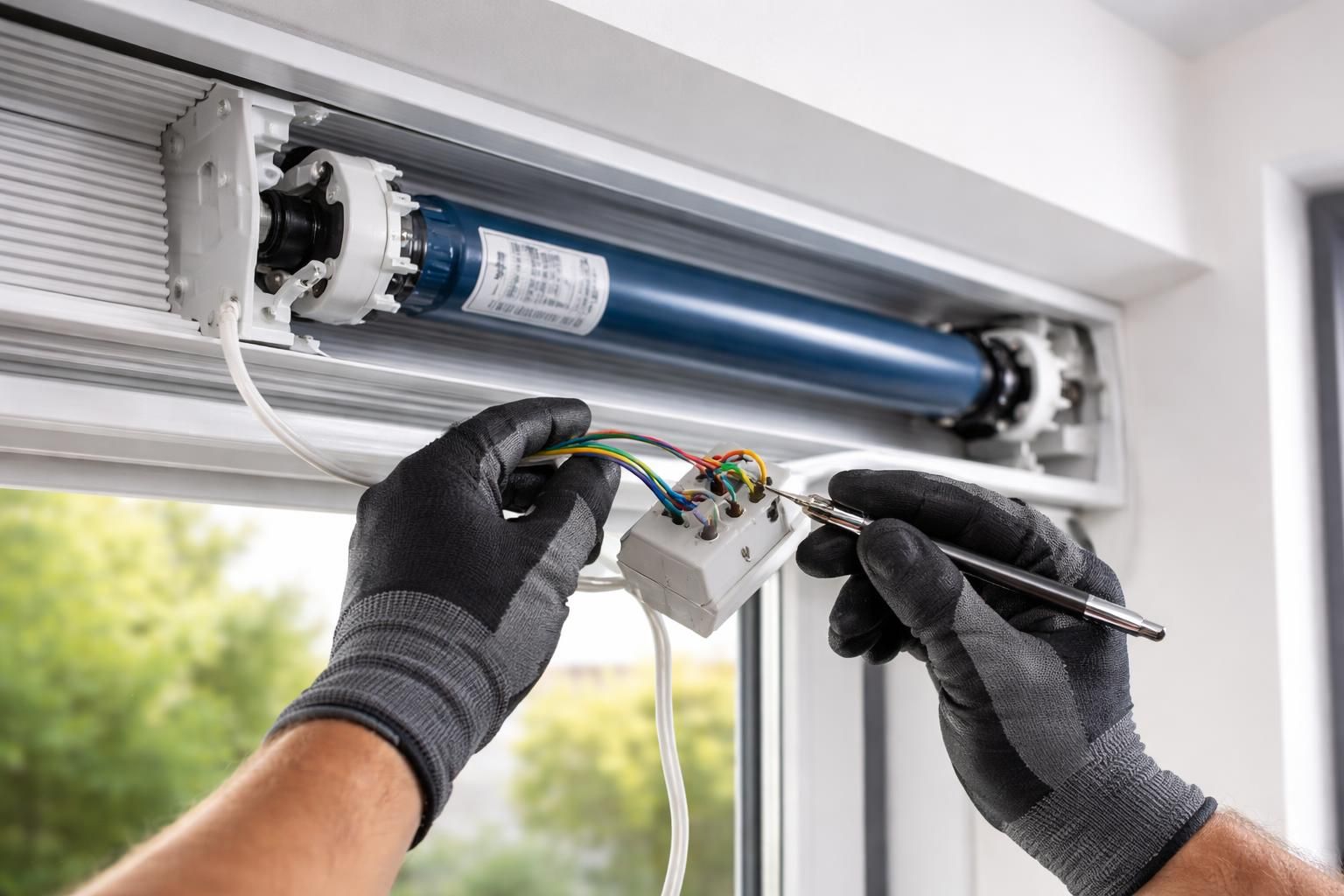

3. Raccorder les fils au moteur et à la commande
Dans le cas d’une commande filaire, l’alimentation arrive d’abord à l’interrupteur. Sur l’interrupteur, on connecte les fils du moteur : quatre fils en général, dont deux pour les ordres de montée et descente, un pour le neutre et un autre pour la terre. Pour une motorisation radio, l’alimentation part directement au moteur via une boîte de dérivation proche du volet.
Le raccordement s’effectue à l’aide de wagos ou dominos pour garantir des connexions solides et sécurisées. Une fois le câblage terminé, recouvrez la boîte de dérivation avec un obturateur adapté pour éviter la poussière et l’intrusion d’humidité.
Pour plus de précisions sur ce type de montage, vous pouvez consulter l’article dédié à remplacer un interrupteur électrique qui explique également la vérification des câbles et la sécurité lors du branchement.
Le respect de ces étapes simples facilite une pose volet roulant propre, fonctionnelle et conforme aux normes.
Les spécificités de l’installation électrique selon le type de commande volet roulant
L’alimentation électrique d’un volet roulant varie fortement selon son mode de commande. Cette nuance impacte non seulement le câblage mais aussi la facilité d’installation et la maintenance future.
Commandes filaires : simplicité et tradition
Le volet roulant à commande filaire fonctionne via un interrupteur mural. Le circuit électrique est alors classique et fait intervenir un câblage spécifique, souvent composé de quatre fils pour gérer la montée, la descente, le neutre et la terre. Ce type de commande est apprécié pour sa fiabilité et sa facilité de dépannage.
Il est conseillé d’installer un interrupteur adapté à la puissance du moteur, et de préférence un modèle compatible avec vos projets futurs de domotisation. Le câblage devra être réalisé avec soin, en respectant les normes, pour éviter toute inversion de fils susceptible d’endommager le moteur ou d’engendrer un dysfonctionnement.
Une version moderne peut intégrer un micromodule filaire ou radio pour ajouter une commande centralisée ou une programmation. Vous pouvez approfondir ce sujet avec le guide sur le câblage du module volet roulant pour savoir comment moderniser une installation classique.
Commandes radio : confort et domotique
Les commandes radio suppriment les contraintes liées au passage des câbles entre l’interrupteur et le moteur. Le raccordement électrique est limité à l’alimentation directe du moteur grâce à une boîte de dérivation proche du volet.
Le récepteur radio intégré communique avec la télécommande ou une box domotique, offrant une multitude de fonctionnalités avancées comme la programmation horaire, la gestion à distance ou l’intégration avec un assistant vocal.
Ce choix demande une attention particulière lors de l’installation pour garantir la qualité du signal et éviter les interférences, surtout si plusieurs volets sont installés dans la même habitation.
Dépanner et maintenir l’alimentation électrique de votre volet roulant
Malgré une installation soignée, des soucis peuvent survenir comme un volet roulant électrique ne répondant plus. Diagnostiquer ces problèmes demande une méthode rigoureuse, en commençant toujours par la vérification de la source d’alimentation électrique.
Vérifiez l’état du disjoncteur 10A dédié ainsi que la présence d’une protection différentielle 30 mA active sur le circuit. La coupure accidentelle d’un de ces dispositifs est une cause fréquente de panne. Une autre origine possible est un défaut dans le câblage (fils coupés, dominos mal serrés) ou un problème au niveau des fins de course du moteur.
Les fins de course, indispensables à la sécurité et à la bonne gestion des limites de montée et descente, peuvent se dérégler avec le temps ou se casser mécaniquement. Le moteur peut aussi se bloquer suite à un obstacle ou un manque d’entretien du mécanisme. Un nettoyage régulier et un graissage adapté contribuent à prolonger la durée de vie de votre volet.
La télécommande des volets radio doit quant à elle être contrôlée : vérifier les piles, la portée et l’appairage au moteur sont des étapes préliminaires cruciales.
En cas de doute sur le diagnostic ou sur la manipulation, il est indispensable de faire appel à un professionnel afin d’éviter les risques électriques et d’endommager le matériel.
Voici une liste rapide des vérifications à effectuer :

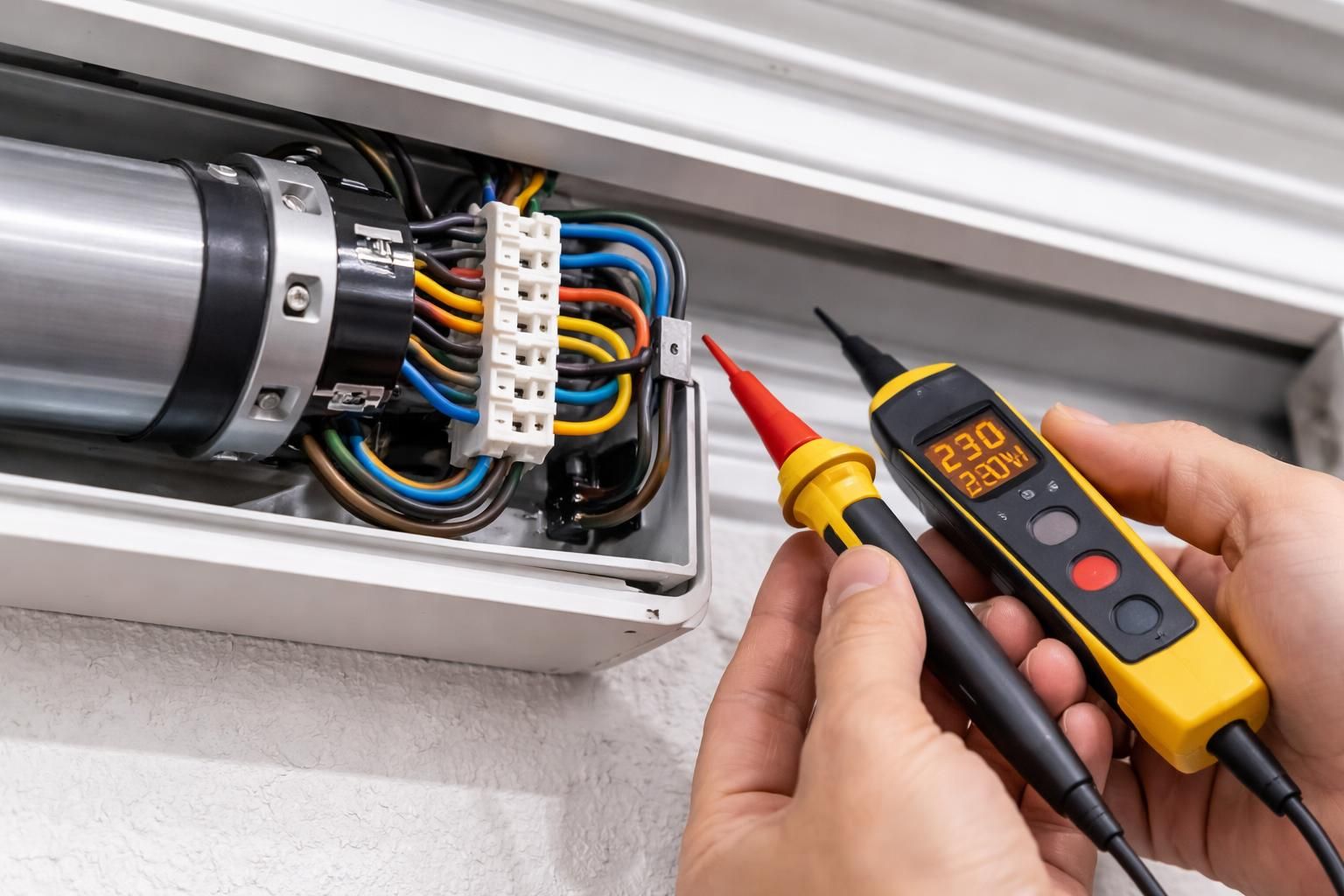

- Contrôler la tension électrique au niveau du moteur
- Vérifier la bonne position et fonction des fins de course
- Tester l’intégrité du câblage et des connexions
- Examiner le disjoncteur 10A et la protection différentielle 30 mA
- Tester la télécommande et son appairage (pour la motorisation radio)
Peut-on alimenter plusieurs volets roulants sur un même circuit ?
Oui, il est possible de regrouper plusieurs volets roulants sur un seul circuit protégé par un disjoncteur 10A, à condition de respecter la section des câbles et d’utiliser une boîte de dérivation adaptée pour répartir l’alimentation.
Pourquoi faut-il un circuit dédié pour le volet roulant ?
Un circuit dédié évite la surcharge, réduit les risques d’incendie et permet une meilleure gestion de la protection électrique spécifique aux moteurs, conformément à la norme NF C 15-100.
Comment déterminer si mon volet roulant est à commande radio ou filaire ?
La présence d’un interrupteur mural contrôlant directement la montée et la descente indique une commande filaire. En revanche, une télécommande sans fil signale une motorisation radio avec un récepteur intégré au moteur ou dans une boîte de dérivation.
Quels sont les risques si le câblage est mal réalisé ?
Un câblage incorrect peut provoquer des électrocutions, des courts-circuits, voire des incendies. Il est donc crucial de respecter les normes en vigueur et de faire appel à un électricien qualifié.
Est-il possible de domotiser un volet roulant classique ?
Oui, il existe des modules adaptés permettant de transformer une commande filaire en commande connectée, offrant ainsi plus de flexibilité et de confort.
