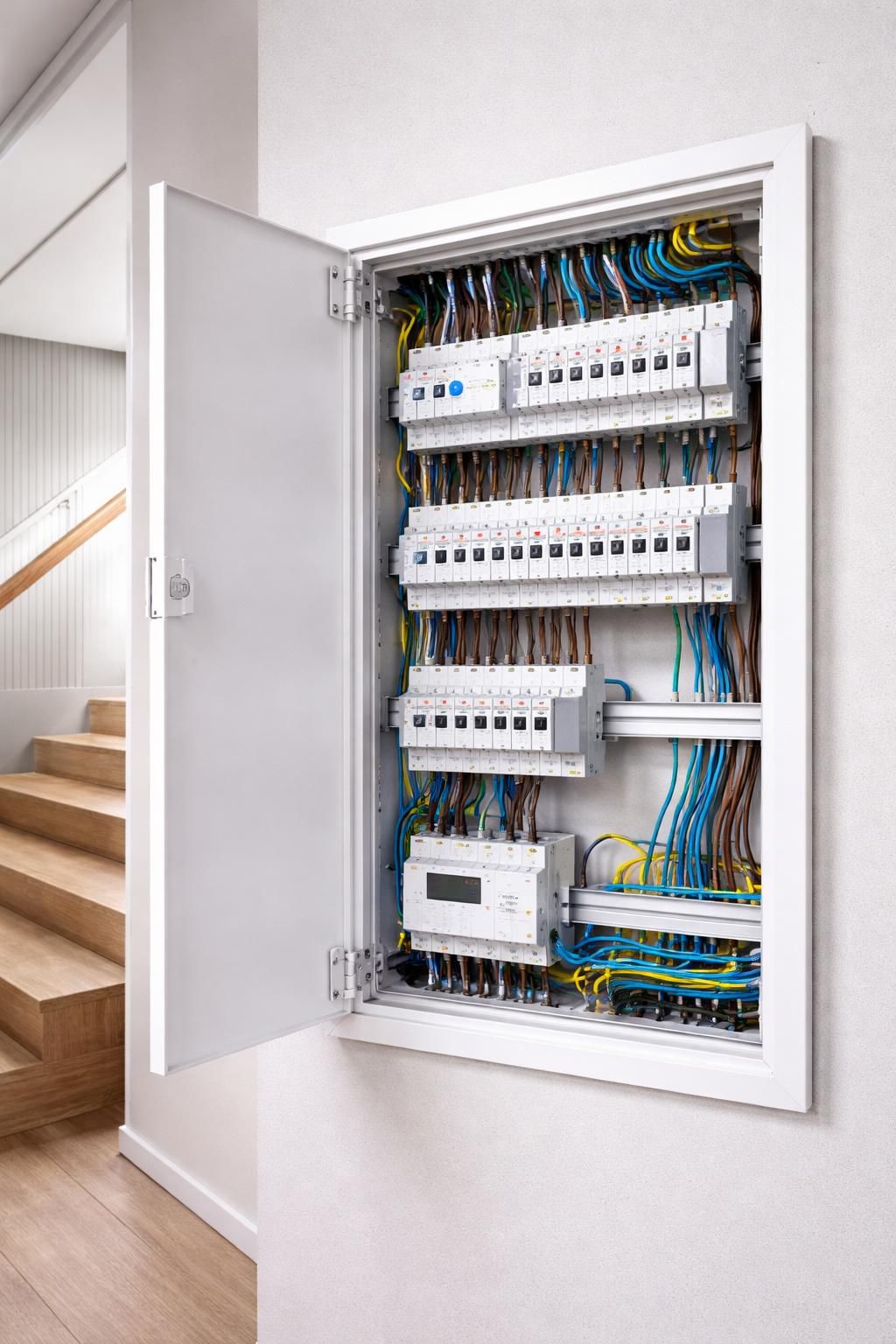

Choix du rail DIN adapté pour une fixation fiable des modules électriques
Le rail DIN est un élément fondamental dans toute installation électrique, permettant la fixation modulable et sécurisée des équipements électriques comme les disjoncteurs, relais, contacteurs ou borniers. Le choix du rail DIN doit être effectué avec soin car il conditionne la qualité du montage modules ainsi que la sécurité de l’ensemble de votre tableau électrique. Il est important de respecter les normes en vigueur telles que la norme NF C 15-100 qui encadre la conception et la sécurisation des installations électriques domestiques et tertiaires pour garantir la conformité.
Les critères principaux à considérer concernent la dimension, la résistance mécanique, le matériau de fabrication ainsi que la compatibilité avec les équipements à monter. Les rails DIN se déclinent en plusieurs sections normalisées, dont les plus courantes sont :
- Le TS35, aussi appelé rail « chapeau », d’une largeur de 35 mm, est le standard industriel utilisé pour un vaste éventail de modules.
- Le TS15, plus étroit (15 mm), destiné aux composants compacts.
- Le TS32 ou type C, de 32 mm de largeur, moins courant aujourd’hui mais parfois utilisé pour des charges plus lourdes.
- Les rails de type G ou J, caractérisés par une profondeur asymétrique, adaptés pour les équipements lourds nécessitant un bon support mécanique.
Pour une installation domestique classique, le TS35 en acier électro-galvanisé est souvent privilégié pour sa solidité et sa résistance à la corrosion. L’aluminium peut être choisi dans des contextes où le poids est un enjeu, tandis que le plastique, plus économique, sera réservé aux charges légères. Gardez en tête que le choix du matériau influence aussi la longévité et la sécurité de fixation modules. Le type de fixation lui-même, via des clips ou des vis, peut varier selon la nature du rail.
Il est conseillé d’estimer la charge totale des équipements à installer afin de choisir un rail avec une capacité de support suffisante. Par exemple, un rail en acier TS35 peut généralement supporter jusqu’à environ 15 kg répartis par mètre, mais l’addition du poids des modules plus une marge de sécurité de 20 % est recommandée. Une surcharge peut entraîner une déformation du rail et des risques d’arrachement des composants dans le temps, surtout si votre installation électrique est soumise à des vibrations ou des variations thermiques.
Bien sûr, une installation correcte du rail DIN contribue également à la stabilité de la fixation des modules. Vérifiez toujours la présence des certifications conformes aux normes européennes (EN 60715) et, dans le contexte résidentiel, la conformité avec les prescriptions de la NF C 15-100. En cas de doute sur la compatibilité ou le dimensionnement du rail, il est prudent de recourir aux conseils d’un électricien qualifié pour éviter tout défaut susceptible d’engendrer des risques électriques ou des pannes.
Exemple : Calcul de la charge pour un tableau résidentiel typique
Une maison standard équipée de plusieurs disjoncteurs, contacteurs et modules de commande pourrait comporter environ 10 à 15 modules montés sur un rail DIN. En supposant un poids moyen de 0,8 kg par équipement, la charge totale approche les 12 kg plus la marge de sécurité. Un rail TS35 en acier galvanisé de longueur 1 m sera ainsi adapté pour fixer tous ces modules sans risque. La fixation solide au support par vis assure la stabilité mécanique indispensable.

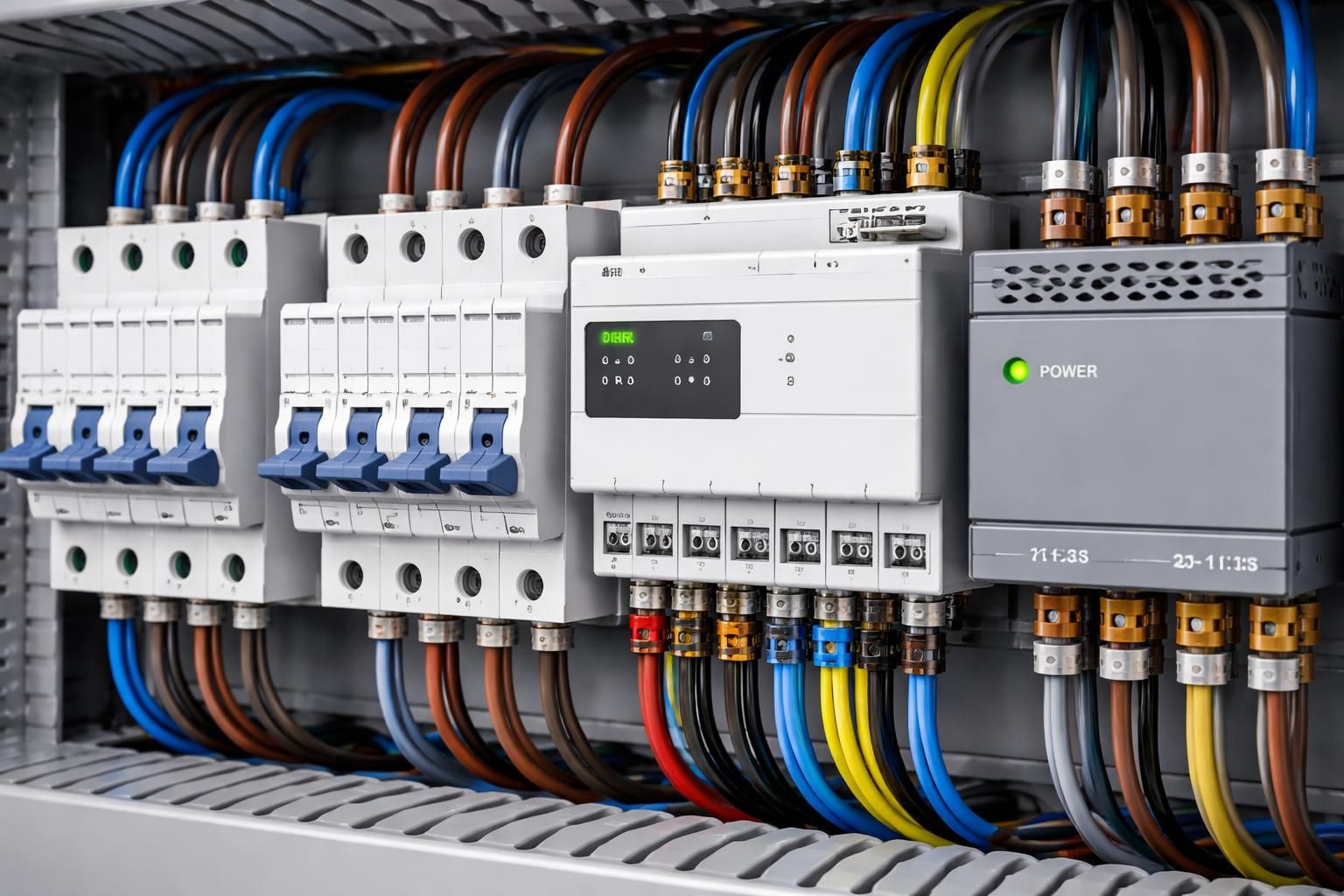

Techniques d’installation et fixation des modules sur un rail DIN
La fixation des équipements électriques sur un rail DIN répond à des règles précises tant pour garantir la sécurité que pour faciliter l’entretien et la maintenance de votre tableau électrique domestique. Le montage modules se fait essentiellement par un système d’encliquetage ou par vissage selon le type de composants et la recommandation du fabricant.
Avant toute intervention, veillez à couper l’alimentation générale pour travailler en toute sécurité et évitez les risques d’électrocution. Munissez-vous d’outils adaptés : tournevis isolés, niveau à bulle, viseuse ou perceuse pour la fixation du rail, ainsi que des équipements de protection individuelle comme des gants isolants et lunettes.
Étapes clés pour fixer un rail DIN et installer vos équipements électriques
- Préparation du support : Vérifiez la planéité et la solidité du panneau ou mur où sera fixé le rail. Nettoyez la surface et assurez-vous qu’elle peut supporter la charge.
- Fixation du rail DIN : Positionnez le rail à l’aide d’un niveau à bulle. Utilisez des vis adaptées au matériau du support. Pour un rail de plus d’un mètre, plusieurs points de fixation sont recommandés pour éviter les déformations.
- Montage des modules : La plupart des modules se clipsent simplement sur le rail en exerçant une légère pression. Certains équipements nécessitent d’être vissés pour un maintien optimal.
- Organisation du câblage : Placez les modules en respectant la logique du schéma électrique afin d’assurer un câblage ordonné. Utilisez des peignes de raccordement ou des borniers pour simplifier les connexions et assurez l’identification claire des circuits.
- Vérification finale : Contrôlez la bonne fixation des composants et des câbles, effectuez un test électrique avant la remise sous tension.
Il est important d’employer uniquement des composants certifiés et de qualité, notamment pour prévenir tout risque d’incendie ou de dysfonctionnement. La qualité de la fixation modules influe aussi sur la maintenance : un montage soigné facilite les interventions futures, comme le remplacement de disjoncteurs ou la mise en place de contacteurs supplémentaires.
En respectant les normes NF C 15-100 et les consignes des fabricants, vous assurerez un tableau électrique fiable, sécuritaire et évolutif. En cas de difficulté ou d’absence d’expérience, solliciter un professionnel reste vivement conseillé.
Types de rails DIN et leurs caractéristiques pour vos équipements électriques
Les rails DIN sont normalisés par la norme EN 50022, assurant une compatibilité universelle des modules électriques. Leur conception est fonction de la forme de la section transversale et des dimensions. Comprendre ces variations est essentiel pour choisir le rail DIN qui convient à vos besoins d’installation équipements.
| Type de rail DIN | Largeur (mm) | Profondeur (mm) | Matériaux courants | Usage principal |
|---|---|---|---|---|
| TS35 (Chapeau) | 35 | 7,5 ou 15 (chapeau profond) | Acier galvanisé, aluminium | Montage standard de disjoncteurs, relais, alimentations |
| TS15 (Mini chapeau) | 15 | 5,5 | Acier, plastique | Composants compacts, petits relais, boîtes de jonction |
| TS32 (Type C) | 32 | Variable (C20 à C50) | Acier, aluminium | Charges lourdes, transformateurs, alimentations spéciales |
| Type G / J | Variable | Asymétrique profond | Acier | Support lourd, équipements industriels |
Le TS35 reste le plus populaire pour les installations domestiques et tertiaires car il allie robustesse et facilité de montage modules. La profondeur de 7,5 mm convient dans la majorité des cas, sauf pour des composants volumineux où 15 mm sera requis. Le TS15 est réservé à des applications plus spécifiques et compactes, notamment pour des dispositifs modulaires à encombrement réduit.
Pour les installations liées à la domotique, où les équipements comme les modules fil pilote connectés sont fréquents, la sélection d’un rail compatible est essentielle pour garantir l’intégration harmonieuse et la pérennité de votre installation. Vous pouvez consulter des articles spécialisés sur la sélection de modules domotiques adaptés pour compléter votre compréhension.
Importance des supports et accessoires de fixation du rail DIN
Les supports de rail Din, comme les séries ST et STS en acier galvanisé, assurent la stabilité du rail sur son support et contribuent à la longévité de votre installation. Ils doivent être choisis en fonction de la configuration de montage (hauteur, type de surface) et des exigences mécaniques. Un support inadéquat peut provoquer le desserrage du rail et créer un risque électrique et mécanique. Il est donc primordial d’utiliser des fixations conformes aux normes et adaptées à la charge prévue.
Entretien, maintenance et respect des normes pour un rail DIN performant
Une installation optimale s’accompagne toujours d’une maintenance préventive régulière, garantissant la pérennité du système et son bon fonctionnement à long terme. La maintenance des rails DIN consiste en un contrôle visuel, un nettoyage et la vérification des fixations, afin d’anticiper toute anomalie.
L’entretien de vos rails doit se réaliser avec un chiffon doux pour éliminer poussière et débris qui pourraient compromettre l’isolation ou le contact électrique des modules. Il faut inspecter la structure des rails pour détecter fissures ou signes d’usure, notamment dans des environnements humides ou exposés à de fortes températures. La mise à la terre effective du rail est essentielle pour assurer la sécurité du tableau électrique et éviter les problèmes liés à des charges électriques parasites.
Un suivi rigoureux doit respecter les normes en vigueur telles que la NF C 15-100, garantissant non seulement la sécurité des utilisateurs mais également la conformité réglementaire obligatoire. N’oubliez pas que tout ajustement ou remplacement dans un tableau électrique doit être effectué par un électricien qualifié. La manipulation d’un système non maîtrisé ou non conforme accroît le risque d’accident grave ou d’incendie.
Conseils pratiques pour prolonger la durée de vie de votre installation
- Ne surchargez pas le rail au-delà des capacités mécaniques indiquées.
- Vérifiez périodiquement le serrage des vis de fixation du rail et des modules.
- Inspectez les isolations des câbles et le bon positionnement des peignes de raccordement.
- Assurez-vous de la bonne étiquetage des circuits pour faciliter le dépannage et la gestion.
- Évitez l’exposition du rail et des modules à des environnements agressifs ou humides sans protection adéquate.
L’intégration d’un parasurtenseur ou parafoudre, particulièrement dans les installations exposées, est un investissement nécessaire pour la protection de vos équipements électriques contre les surtensions et les orages. Pour approfondir ces dispositifs, vous pouvez consulter le guide sur l’installation de parafoudres dans une maison.
