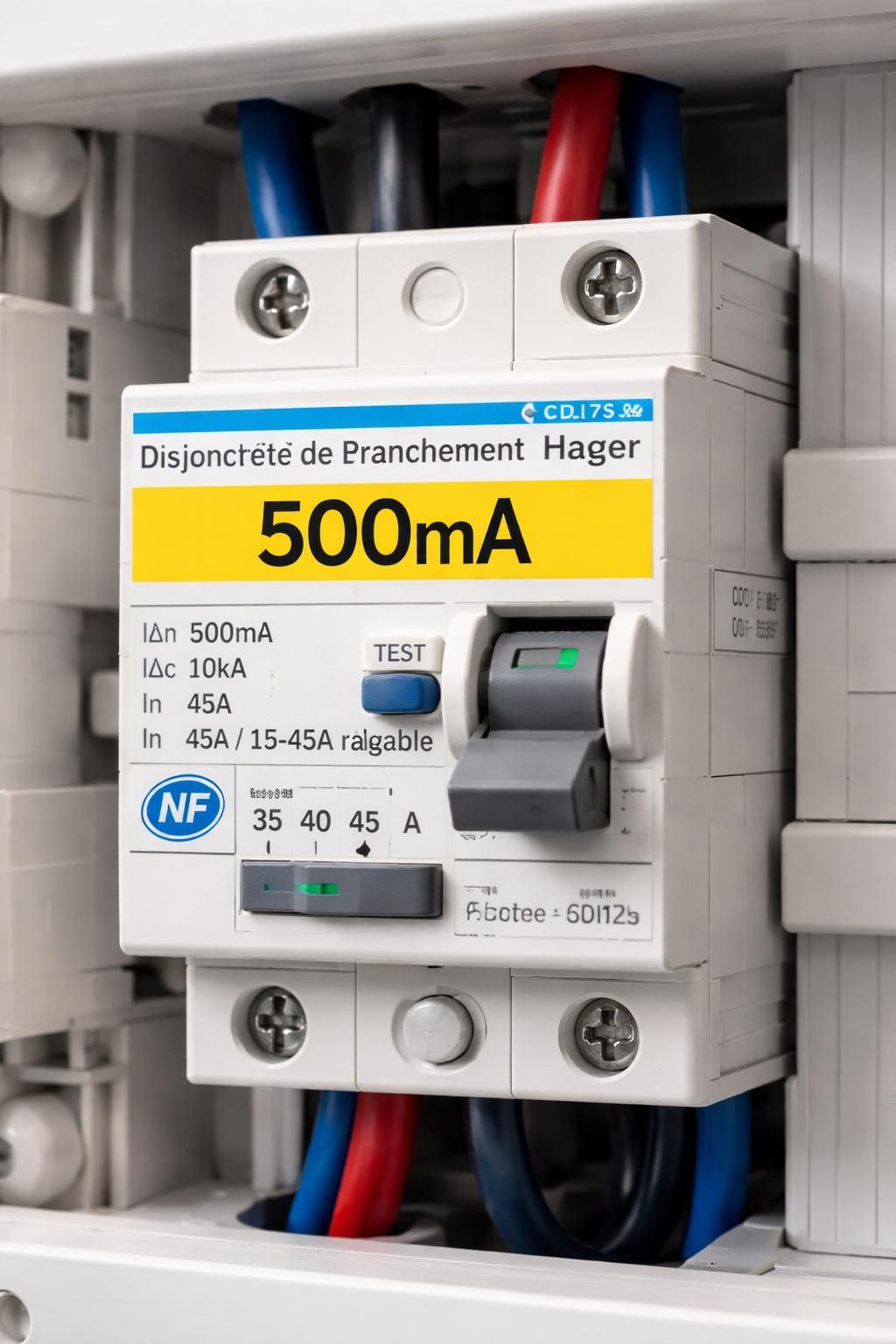

Comprendre le rôle fondamental du disjoncteur de branchement 500mA dans une installation électrique
Le disjoncteur de branchement 500mA occupe une place primordiale dans toute installation électrique domestique. Souvent appelé disjoncteur d’abonné ou AGCP (Appareil Général de Commande et de Protection), cet équipement agit comme la première barrière de défense contre les incidents électriques. Installé entre le réseau public et votre tableau électrique, il délimite clairement le domaine d’intervention du fournisseur d’électricité, tout en garantissant la protection de votre installation privée.
Son rôle principal est double : sécuriser l’ensemble du circuit électrique contre les surintensités, telles que les surcharges ou courts-circuits, et assurer une protection différentielle contre les fuites de courant pouvant provoquer des électrocutions ou des départs de feu. Le seuil de sensibilité fixé à 500 mA rend ce dispositif suffisamment robuste pour ne pas déclencher au moindre défaut mineur, tout en restant vigilant face à des défauts potentiellement graves.
Cette sensibilité distinguée à 500 milliampères est essentielle pour assurer une sélectivité optimale avec les dispositifs différentiels situés en aval, généralement réglés à 30 mA. Ainsi, lors d’une fuite de courant sur un circuit spécifique, seul le dispositif différentiel local se déclenche, limitant la coupure à ce secteur et évitant une coupure générale qui priverait tout le logement d’électricité.
Le disjoncteur de branchement joue également un rôle fonctionnel : en plus de la protection, il permet une coupure totale du courant dans l’habitation via son commande manuelle. Cette fonction s’avère indispensable lors d’opérations de maintenance, de travaux de modifications ou en cas d’urgence, pour garantir la sécurité totale des occupants et des intervenants.
Sur le plan normatif, cet équipement est soumis à la norme NF C 14-100, qui encadre les installations au niveau du branchement. Il fait la jonction entre cette norme et la NF C 15-100 qui régit l’ensemble des installations domestiques après le disjoncteur. Ce cadre légal assure le respect d’exigences strictes en matière de sécurité et de conformité, réduisant ainsi les risques électriques.
La connaissance approfondie du fonctionnement de ce dispositif, ainsi que de ses caractéristiques techniques, est donc indispensable pour tout particulier souhaitant comprendre sa propre installation électrique. Toutefois, sa manipulation, son installation ou son remplacement doivent impérativement être réalisés par un électricien qualifié, titulaire des certifications appropriées, afin d’assurer une mise en œuvre conforme et sécurisée. Pour en savoir plus sur le choix d’un professionnel adapté à vos besoins, vous pouvez consulter des ressources dédiées à sélectionner un électricien certifié.
Fonctionnement technique et caractéristiques clés du disjoncteur différentiel 500mA
Le disjoncteur de branchement 500mA combine deux systèmes de protection essentiels : la protection magnétothermique et la protection différentielle. Ces mécanismes lui permettent de prévenir les risques électriques majeurs auxquels une installation domestique peut être exposée.
Protection magnétothermique : court-circuits et surcharges
Ce système est constitué d’un déclencheur magnétique et d’un déclencheur thermique intégrés dans le disjoncteur. Le déclencheur magnétique agit instantanément dès qu’un courant extrêmement élevé apparaît, comme lors d’un court-circuit. Ce déclenchement rapide coupe immédiatement l’alimentation pour éviter tout dommage matériel.
Le déclencheur thermique, quant à lui, répond aux augmentations prolongées de courant dues aux surcharges. Fonctionnant grâce à un bimetal chaud qui se déforme en fonction de la température provoquée par le courant excessif, il permet un déclenchement différé afin de ne pas couper inutilement l’électricité lors d’appels de puissance momentanés mais légers.
Protection différentielle : détection de défauts et courant de fuite
La seconde fonction, propre au disjoncteur différentiel, consiste à comparer en continu le courant entrant dans l’installation et le courant qui en ressort. En cas de fuite de courant vers la terre, due à un défaut d’isolement ou à un contact accidentel, la différence devient significative et déclenche le dispositif. Ce seuil est fixé à 500mA pour le disjoncteur de branchement.
Cette sensibilité élevée permet de détecter des défauts qui seraient invisibles aux yeux de l’utilisateur mais qui présentent un risque d’incendie ou d’électrocution à grande échelle. Le seuil différentiel de 500mA a été retenu pour laisser aux dispositifs différentiel 30mA en aval la responsabilité de couper rapidement les petites fuites, tout en conservant la capacité de couper le courant global en situation grave.
Les dispositifs plus sensibles (30 mA) protègent plus efficacement les personnes, alors que le 500 mA protège principalement contre le risque d’incendie et les défauts importants en amont de l’installation. Cette coordination est inscrite dans les normes électriques en vigueur.
Une autre particularité technique est la sélectivité du disjoncteur différentiel 500mA. On trouve souvent des modèles dits sélectifs (ou type S) capables de réagir avec un léger retard lorsque les dispositifs en aval se déclenchent, évitant ainsi les coupures totales intempestives du logement. La sélection du type adapté en fonction de votre installation est cruciale pour assurer un fonctionnement stable.
En synthèse, ce dispositif assure la tranquillité d’esprit des occupants en garantissant une protection fiable et centralisée. Cependant, il requiert un entretien régulier et des tests fréquents du bouton test pour garantir son bon fonctionnement. Ce contrôle périodique est recommandé une fois par mois et peut être complété par des interventions techniques régulières réalisées par un professionnel.
Dimensionnement et choix du calibre du disjoncteur de branchement 500mA : critères essentiels
Le choix du calibre ou de l’intensité nominale du disjoncteur de branchement est une étape cruciale dans le dimensionnement de l’installation électrique. Elle doit correspondre à la puissance souscrite auprès du fournisseur d’électricité ainsi qu’aux caractéristiques globales du logement.
Calcul de l’intensité nominale à partir de la puissance souscrite
La puissance souscrite s’exprime en kilovoltampères (kVA). Par convention, la tension du réseau est de 230 V en monophasé et 400 V en triphasé. La formule de calcul de l’intensité est la suivante :
| Type de réseau | Formule de calcul | Description |
|---|---|---|
| Monophasé | I = P / U | Intensité = puissance souscrite / 230V |
| Triphasé | I = P / (U × √3) | Intensité = puissance souscrite / (400V × 1,732) |
Une fois cette intensité calculée, le calibre du disjoncteur doit être choisi immédiatement supérieur à la valeur obtenue pour éviter tout déclenchement intempestif provoqué par des pointes de consommation.
Fourchettes courantes des calibres de disjoncteurs de branchement
Voici un tableau orientatif des calibres en fonction des puissances souscrites typiques pour un usage résidentiel :
| Puissance souscrite (kVA) | Calibre du disjoncteur (A) |
|---|---|
| 3 à 6 | 15 |
| 6 à 9 | 30 |
| 9 à 12 | 45 |
| 12 à 15 | 60 |
Il est vivement conseillé de vérifier que ce choix est conforme aux indications de votre fournisseur d’électricité, notamment avec les compteurs Linky qui intègrent un contrôleur électronique de puissance.
Un calibre mal adapté peut entraîner des désagréments : un disjoncteur sous-dimensionné se déclenchera fréquemment, tandis qu’un disjoncteur surdimensionné ne protégera pas suffisamment l’installation.
Enfin, il est impératif de respecter les normes électriques, en particulier la NF C 15-100, qui impose les critères de protection et raccordement des dispositifs. Faire appel à un électricien professionnel qualifié, qui connaît parfaitement ces normes et prescriptions, est indispensable pour garantir la sécurité et la conformité de votre tableau électrique. Des informations complémentaires sur la réussite d’une installation électrique sont disponibles sur ce guide spécialisé.
Installation sécurisée et raccordement conforme du disjoncteur différentiel 500mA
L’installation du disjoncteur de branchement 500mA requiert une rigueur particulière et doit respecter scrupuleusement les règles de sécurité électriques en vigueur. Il s’agit d’un élément sensible qui assure la sécurité de toute l’habitation ; sa pose ne doit en aucun cas être improvisée.
Choix de l’emplacement et fixation du disjoncteur
Le disjoncteur doit être installé dans un endroit accessible et protégé, généralement dans la gaine technique du logement. L’accessibilité permet une intervention rapide en cas d’urgence ou pour les opérations de maintenance.

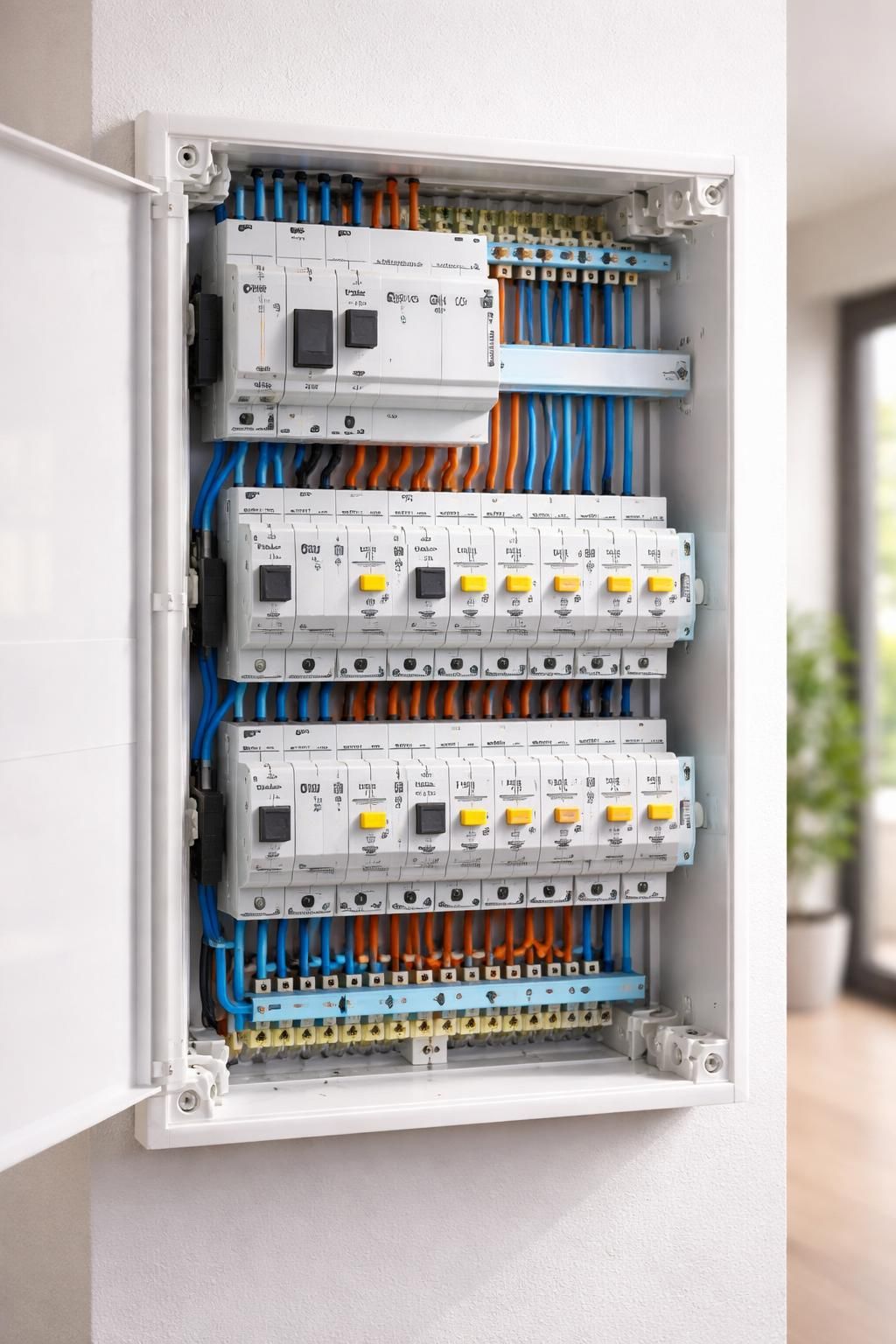

Il est fixé sur un rail DIN à l’intérieur du tableau électrique principal ou dans un coffret dédié, selon la configuration. La fixation doit être solide et les dispositifs correctement positionnés pour faciliter l’identification et la manipulation.
Raccordement aux câbles et vérification des connexions
Les câbles d’alimentation venant du réseau public sont connectés sur les bornes d’entrée du disjoncteur de branchement 500mA, tandis que les câbles allant vers le tableau électrique et les circuits du logement sont branchés sur les bornes de sortie. L’utilisation de borniers adaptés et le respect des sections de câble recommandées sont essentiels pour assurer une bonne tenue mécanique et éviter les échauffements.
Une interrogation courante concerne la possibilité de réaliser plusieurs connexions sur chaque borne sortie du disjoncteur. En règle générale, il est déconseillé de doubler les connexions ; il vaut mieux prévoir un coffret de répartition permettant un câblage distinct. Cette recommandation s’inscrit dans une logique de sécurité et de conformité.
Tests et mise en service
Après raccordement, il convient de vérifier la tension à chaque sortie et de réaliser un test complet du fonctionnement. Le bouton test intégré doit être régulièrement actionné pour confirmer la bonne réactivité du dispositif. Toute anomalie détectée doit immédiatement faire l’objet d’une intervention qualifiée.
Le respect de la norme NF C 15-100 garantit que cette installation se conforme aux exigences légales ainsi qu’aux recommandations relatives à la sécurité électrique. Pour sécuriser vos travaux, ne négligez pas l’importance d’une garantie décennale, particulièrement pour les installations neuves ou rénovées, que vous pouvez approfondir via ce lien tout savoir sur la garantie décennale.
Maintenance, évolution et innovations autour du disjoncteur de branchement différentiel 500mA
La fiabilité du disjoncteur de branchement repose sur un entretien régulier et une connaissance des avancées technologiques qui améliorent la gestion électrique domestique. Ces évolutions incluent désormais les disjoncteurs connectés et des méthodes de maintenance adaptées.
Enjeux de la maintenance périodique
L’entretien du disjoncteur de branchement doit être effectué de manière régulière pour garantir la continuité de la protection et la sécurité de ses utilisateurs. Une vérification mensuelle du bouton test est vivement recommandée. Une pression sur ce bouton permet de simuler une fuite de courant et doit impérativement déclencher le disjoncteur. En cas d’échec, un professionnel doit être consulté sans délai.
La liaison équipotentielle principale du logement, qui regroupe les parties métalliques conductrices comme les canalisations, doit également être inspectée pour prévenir tout déséquilibre de potentiel.
Enfin, un remplacement préventif tous les 30 ans est conseillé en raison de l’usure naturelle des composants. Cette recommandation s’appuie sur des retours d’expérience d’installations standards, pour limiter les risques liés à l’obsolescence.
Les disjoncteurs connectés : vers une gestion intelligente
Avec la montée en puissance des smart grids et de la domotique en 2026, de nouveaux disjoncteurs de branchement offrent des fonctionnalités de connexion avancées. Ces équipements permettent de :
- Surveiller la consommation électrique en temps réel
- Recevoir des alertes en cas de dépassement de puissance ou détection de défaut
- Effectuer un réarmement à distance sous conditions strictes
- Intégrer la gestion énergétique dans un système global de maison intelligente
Cette innovation, bien que prometteuse, nécessite une attention particulière en matière de cybersécurité afin de protéger les données personnelles et garantir la fiabilité des protections. Le choix de marques reconnues, telles que Legrand, Schneider ou Hager, devient alors un critère premier pour assurer une installation sécurisée et durable.
Vous pourrez trouver des informations détaillées et comparatives sur ces différents fabricants en consultant les guides spécialisés, notamment pour mieux comprendre le rôle des composants du tableau comme le disjoncteur général ou les disjoncteurs différentiels. Un exemple d’approfondissement est disponible sur le rôle du disjoncteur général dans la sécurité globale de l’installation.
