Le rôle fondamental des interrupteurs différentiels dans la répartition des circuits
Dans une installation électrique domestique, la sécurité électrique repose largement sur une bonne répartition des circuits sous interrupteurs différentiels. Ces dispositifs sont essentiels pour assurer la protection des occupants contre les risques d’électrocution en détectant les courants de fuite vers la terre et en coupant automatiquement le circuit en cas de détection d’anomalie.
Selon la norme NF C 15-100, chaque logement doit être équipé d’au minimum deux interrupteurs différentiels avec une sensibilité de 30 mA. Cette sensibilité correspond au seuil critique, au-delà duquel le courant devient dangereux pour le corps humain. Cela illustre la volonté réglementaire de garantir un niveau de protection élevé pour tous les usagers. Cependant, il ne suffit pas d’installer les interrupteurs différentiels, il faut répartir judicieusement les circuits sous chacun d’eux.
Un point important à retenir est que chaque interrupteur différentiel peut protéger jusqu’à huit circuits maximum. Au-delà, il est nécessaire d’ajouter un ou plusieurs différentiels supplémentaires pour éviter toute surcharge de protection et garantir la rapidité d’intervention en cas de défaut. Cette exigence est indispensable pour limiter les coupures totales de l’installation, notamment en cas de déclenchement d’un différentiel qui protégerait trop de circuits à la fois.
Types d’interrupteurs différentiels et choix en fonction des circuits protégés
Il existe plusieurs types d’interrupteurs différentiels, avec des capacités de détection spécifiques, et la sélection doit être orientée en fonction des équipements présents sur les circuits :
- Type AC : Le type le plus courant, capable de détecter les courants de fuite en courant alternatif sinusoïdal. Il protège les circuits classiques d’éclairage, prises standards, volets roulants.
- Type A : Recommandé pour les circuits alimentant des équipements électroniques comportant des composants à courant continu pulsé, comme les plaques de cuisson à induction, lave-linge ou bornes de recharge véhicules électriques. La norme impose leur emploi pour ces usages depuis 2024.
- Type F : Introduit récemment, ce différentiel détecte également des courants de défaut plus complexes, notamment associés à des variateurs de vitesse pour les pompes à chaleur, climatiseurs ou pompes de piscine. Il offre une meilleure protection contre les déclenchements intempestifs et devient obligatoire depuis la nouvelle version de la NF C 15-100 en 2024 pour ces circuits spécialisés.
Le choix du type de différentiel est donc primordial pour éviter les dysfonctionnements fréquents observés sur certains équipements modernes. Par exemple, une pompe à chaleur non protégée par un différentiel type F peut entraîner des coupures répétées, nuisibles à la stabilité énergétique du logement.
Pour revenir à la répartition, il est également essentiel de ne pas regrouper tous les circuits sensibles sur un seul différentiel. La norme recommande de diviser les circuits d’éclairage et de prises en au moins deux groupes protégés par différents dispositifs différentiels. Ainsi, en cas de déclenchement, une partie du logement reste toujours alimentée, évitant par exemple de se retrouver sans lumière pendant la nuit.
Dimensionnement et organisation des circuits sous chaque différentiel pour une protection optimale
Il ne suffit pas d’abaisser un interrupteur différentiel et d’y raccorder les circuits au hasard : une planification minutieuse est indispensable. Cette organisation repose sur plusieurs principes issus de la norme NF C 15-100, qui intègre l’expérience terrain et les risques électriques identifiés depuis des décennies.
Le nombre maximal de circuits par différentiel
La limite de huit circuits protégés par un différentiel répond à une logique essentielle : garantir que lors d’un défaut détecté, le nombre de circuits coupés simultanément soit limité. Cela permet de réduire l’impact d’une coupure sur l’ensemble du logement et facilite la localisation du problème. Par exemple, si la prise du lave-linge et un circuit d’éclairage sont sur le même différentiel, aucun des autres circuits ne va s’interrompre si la prise présente un défaut.
Au-delà de cette règle, il est recommandé de regrouper les circuits homogènes ensemble. Cela signifie ne pas mélanger circuits forts en consommation avec circuits d’éclairage ou prises classiques afin d’équilibrer les charges électriques et éviter les disjonctions intempestives liées à une surcharge ponctuelle.
Exemple concret de répartition de circuits dans une maison type
| Interrupteur différentiel | Circuits protégés | Exemples d’appareils |
|---|---|---|
| Différentiel Type A n°1 | Circuits plaques de cuisson + lave-linge | Four induction, machine à laver |
| Différentiel Type AC n°2 | Éclairage + prises du séjour et chambres | Éclairages, prises courantes 16A |
| Différentiel Type AC n°3 | Prises et éclairage cuisine + prises spécialisées | Réfrigérateur, hotte aspirante, prises plan de travail |
| Différentiel Type F n°4 | Pompe à chaleur, climatisation, pompe de piscine | Climatisation, pompe piscine avec variateur |
Remarque importante : chaque circuit spécialisé doit avoir son propre disjoncteur dédié, notamment les équipements de forte puissance. Cela évite par exemple que le disjoncteur du chauffage se déclenche à cause d’autres appareils.

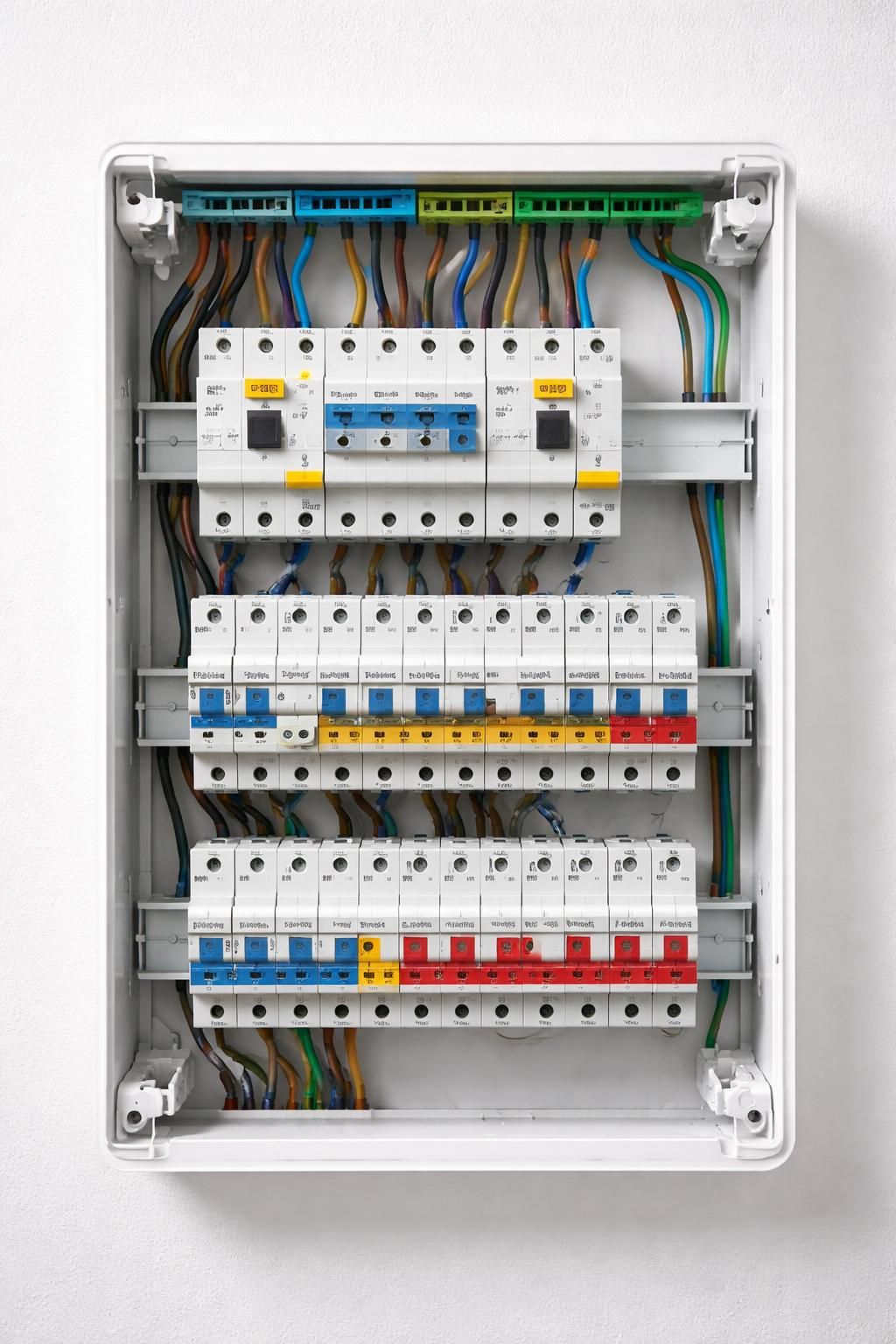

Pratiques d’installation et peignes de répartition
Pour une mise en œuvre propre et conforme en tête de rangée, il est recommandé d’utiliser des peignes de répartition horizontaux ou verticaux. Ces accessoires permettent d’alimenter simultanément plusieurs disjoncteurs à partir du différentiel sans multiplier les fils volants, garantissant ainsi une installation claire, ordonnée et sécurisée.
Ce choix facilite également la future maintenance.

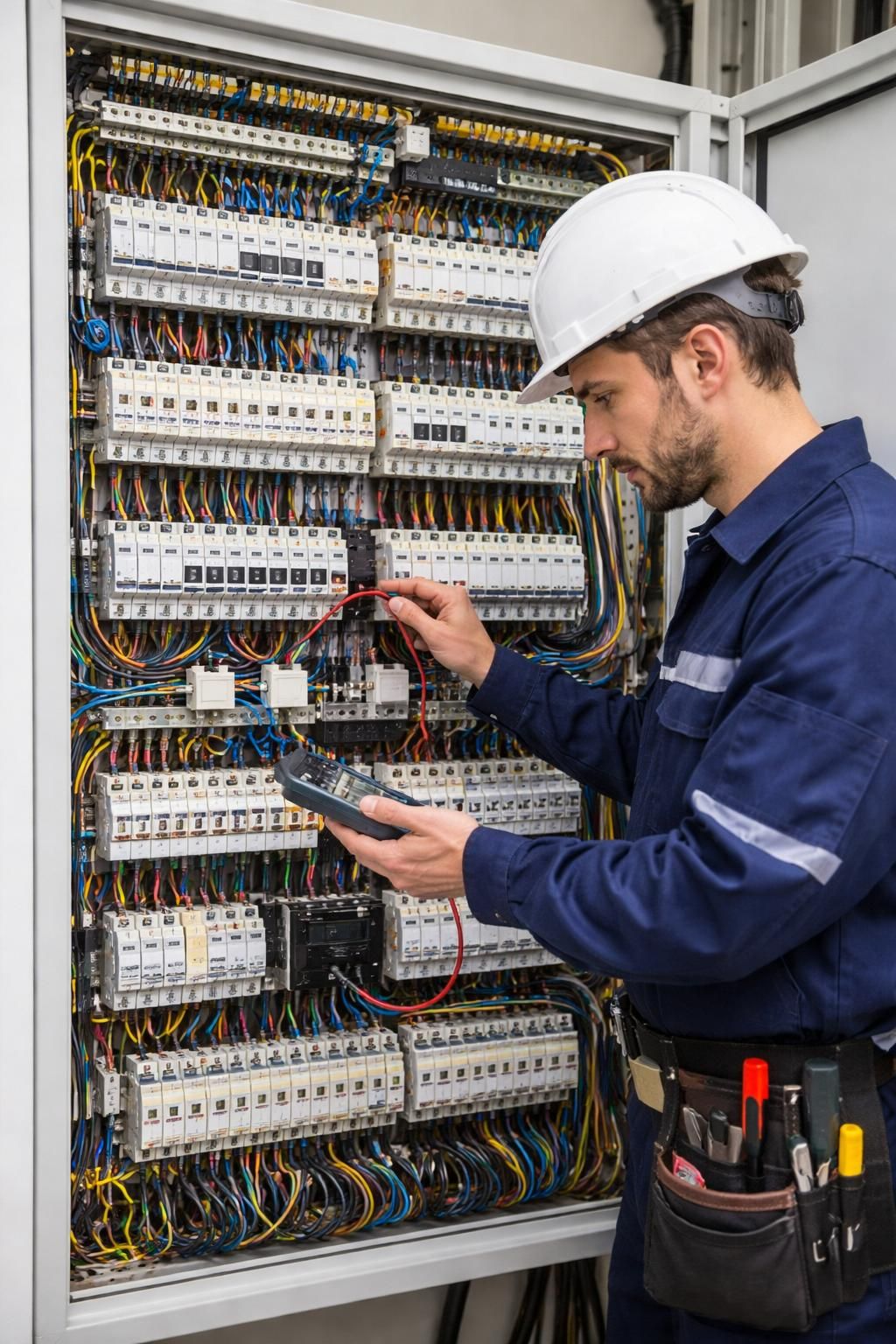

Faire appel à un électricien qualifié est indispensable pour respecter la bonne répartition circuits sous différentiel dans votre tableau électrique. La complexité croissante des installations, notamment avec l’intégration des bornes de recharge ou équipements avec variateurs, nécessite une expertise professionnelle.
Normes électriques en vigueur et évolution des exigences en 2024 pour la répartition des différentiels
La norme NF C 15-100 constitue le cadre incontournable pour toute installation électrique domestique en France. Depuis l’arrêté du 3 août 2016, elle est obligatoire pour toute construction neuve et rénovation lourde. En 2024, elle a été restructurée en 21 textes distincts afin de mieux cibler les exigences et simplifier les mises à jour.
La nouvelle version, applicable dès septembre 2025 exclusivement, introduit des précisions importantes, notamment sur les différentiel type F et les exigences en matière d’IRVE (installation de recharge de véhicules électriques).
Exigences spécifiques aux différentiels selon NF C 15-100 2024
- L’interrupteur différentiel de type A devient obligatoire pour toutes les plaques de cuisson, lave-linge, et bornes de recharge de véhicules électriques monophasés, afin d’éviter les déclenchements intempestifs liés aux courants continus pulsés.
- Le type F est désormais exigé pour les circuits alimentant des équipements avec variateur de vitesse monophasé (pompe à chaleur, climatisation, pompe piscine) pour limiter les nuisances liées aux courants de défaut complexes.
- Chaque différentiel ne peut protéger plus de 8 circuits pour garantir la continuité et la rapidité d’intervention en cas de défaut.
L’anticipation de ces évolutions permet d’optimiser la tranquillité d’usage et la durée de vie des équipements sensibles. Un tableau électrique bien réalisé aujourd’hui intègre déjà ces composants adaptés pour éviter les remises à niveau coûteuses et les dépannages réguliers.
Cas particulier des bornes de recharge IRVE
Le raccordement des bornes de recharge pour véhicules électriques est désormais encadré par la partie 7-722 de la norme. Ce circuit impose :
- Un circuit dédié, sans mélange avec d’autres équipements.
- Une protection différentielle de type A au minimum, mais l’usage du type F est conseillé pour éviter les déclenchements intempestifs.
- Un calibrage spécifique en fonction de la puissance de charge, souvent 32A pour une Wallbox.
L’absence de prise en compte de ces règles dans la répartition des circuits sous différentiel peut engendrer des coupures régulières et des dysfonctionnements, source d’ennui pour l’usager.
Les contrôles Consuel, indispensables avant mise sous tension, vérifient notamment la bonne répartition des protections différentielles conformément aux normes. Pour vous préparer efficacement, consultez les ressources sur l’obtention rapide et sans erreur de l’attestation Consuel et sur les refus fréquents.
Dimensionnement des disjoncteurs associés aux circuits sous différentiel
La protection électrique implique également un dimensionnement précis des disjoncteurs associés à chaque circuit, qui interviennent pour protéger le câblage et les équipements contre les surcharges et courts-circuits.
Correspondance entre section de câble et calibrage du disjoncteur
La protection des conducteurs dépend du diamètre des câbles utilisés, exprimé en millimètres carrés (mm²), qui doit être adapté à l’intensité maximale admissible par le disjoncteur. Une mauvaise correspondance peut entraîner des risques d’incendie ou des déclenchements intempestifs.
| Type de circuit | Section câble (mm²) | Calibre disjoncteur | Nombre maximal de points/prises |
|---|---|---|---|
| Éclairage | 1,5 | 16 A | 8 points lumineux |
| Prises courantes | 1,5 | 16 A | 8 prises |
| Prises courantes | 2,5 | 20 A | 12 prises |
| Four, lave-linge, lave-vaisselle, sèche-linge, chauffe-eau | 2,5 | 20 A | Circuit dédié |
| Plaques de cuisson | 6 | 32 A | Circuit dédié |
| Prise renforcée Green’up | 2,5 | 20 A | Circuit dédié |
Chaque circuit spécialisé, notamment ceux alimentant des équipements gros consommateurs, doit être protégé par un disjoncteur dédié. Un regroupement non prévu par la norme peut générer des coupures intempestives et fatiguer prématurément le matériel.
Enfin, le non-respect des calibres rendra difficile l’obtention de l’attestation Consuel. Pour mieux préparer la conception et l’installation électrique, une organisation et un câblage rigoureux via un professionnel confirmé sont recommandés. En complément, il est conseillé de consulter les guides pour bien débuter son câblage de tableau électrique et pour optimiser la sécurité et la maintenance.
Les bonnes pratiques pour une installation sécurisée et pérenne sous différentiel
Au-delà du respect de la norme, la mise en œuvre d’une répartition optimale des circuits sous interrupteur différentiel fait appel à plusieurs bonnes pratiques issues du métier et d’années d’expérience.
Équilibrage des charges et continuité de service
Chaque différentiel doit protéger une charge électrique équilibrée afin d’éviter les déséquilibres de courant qui peuvent conduire à des déclenchements intempestifs. Lors de la répartition, il est aussi conseillé de segmenter les circuits d’éclairage et de prises en différents groupes pour assurer la continuité de service.
Un électricien qualifié vous aidera à concevoir ce plan de répartition en tenant compte des usages prioritaires de chaque zone, par exemple :
- Mettre les circuits des pièces principales, comme le séjour, sous un différentiel distinct,
- Séparer les circuits extérieurs et garages pour éviter une coupure générale en cas de défaut,
- Prévoir des circuits spécialisés dédiés pour la cuisine et équipements électroménagers puissants,
- Intégrer une réserve d’au moins 20% d’emplacements libres dans le tableau électrique pour anticiper les évolutions.
Repérage et maintenance facilitée
L’étiquetage clair et précis de chaque circuit dans le tableau est indispensable pour la maintenance future, la localisation des défauts et la mise à jour de l’installation. Un tableau électrique bien organisé réduit la durée d’intervention et les risques d’erreurs.
Enfin, n’oubliez pas qu’il est essentiel de tester régulièrement le bon fonctionnement des interrupteurs différentiels pour garantir votre sécurité : un test mensuel recommandé par les fabricants est une habitude simple à adopter.
